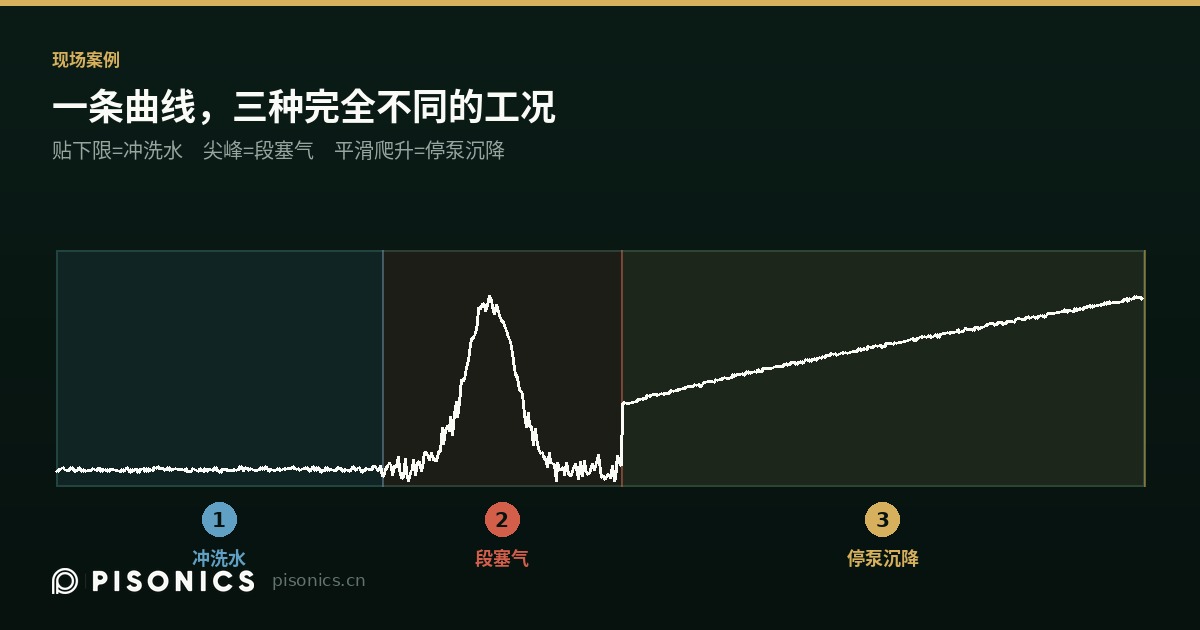

华北某燃煤电厂脱硫系统，吸收塔出口石膏排出管线上装了一台在线密度计。仪表自诊断完全健康——错误码 0x0、信号质量 0.905。但 DCS 曲线上有三段形状很怪的波形，运行人员想知道各是什么。
第一种：贴着量程下限的长平段
曲线掉到接近 1000 kg/m³ 并长时间保持，或者呈现方波的下沿。
这是停排之后管线里的冲洗水——真的是清水，读数没错。
值得强调的是它不是空管。空管的表现完全不同：气相与探头之间的界面接近全反射，仪表会因为收不到有效回波而钳在量程上限，不是下限。这两种现象方向相反，别混淆。
第二种：启泵瞬间的短促尖峰
启泵时读数短暂冲到 1140–1210 然后回落。
这是两件事叠加：管线里的段塞气、氧化风带来的曝气气泡，加上塔底启泵初期本来就偏稠的浆液。弥散气泡在这类测量里会把读数抬高，与真实的高固含方向一致，所以尖峰是"部分真实 + 部分气泡贡献"的混合结果。
判断依据是同步输出的含气诊断指数：如果密度上升的同时含气指数也在上升，那就是气泡在起作用。
第三种：平滑单调的爬升段
这一段最有欺骗性——读数在一小时里从 1080 平滑爬到 1223，曲线非常"干净"，看起来像是工艺在稳步浓缩。
实际上是停泵后的滞流沉降，浆液就地沉降、逐渐糊住探头端面。
三条独立证据：
- 探头温度以恒定斜率从 47 ℃ 降到 45.5 ℃——没有流动带走热量，才会呈现这种平滑的指数式冷却
- 回波能量波动从 >15 降到 <5——流动带来的气泡扰动消失了
- 回波能量单调下降，同时主变量单调上升——这是界面被附着物逐渐阻断的典型特征
三者指向同一个结论：管里没有流动。曲线看起来最稳的那一段，恰恰是仪表已经看不到工艺的那一段。
对策
- DCS 侧用排出泵的运行信号做使能：停泵和冲洗期间保持上一个有效值，避免误触发排石膏联锁
- 测点移到上行立管——与前一篇铁矿案例的建议一致
- 检查探头端面是否有石膏垢
可以带走的那条经验
一条曲线上，"贴着下限不动"和"平滑爬升"往往都不是工艺信号，而是流动状态的信号。 判读在线密度曲线时，先问"这段时间泵在不在转"，比先问"浓度为什么变了"更有效。
