PS7400 系列

在线音叉密度计 / 浓度计

压电激励 · 音叉谐振 · 即插即用 · 免维护

产品概述Product Overview

PS7400 系列在线音叉密度计 / 浓度计是西安派声信息科技有限公司（PISONICS）面向工业过程实时密度 / 浓度监测推出的振动式仪表，为客户提供完全一体化的"即插即用、免维护"式密度测量解决方案。仪表基于音叉谐振频率与接触液体密度的对应关系进行测量，并通过 PT1000 内置温度补偿消除系统温漂。

可广泛应用于现场管道上、敞口或密闭储存罐等工业现场，主要面向工业过程自动化控制。仪表外壳 IP65 铝合金一体化，可选 Ex d ⅡC T6 Gb 隔爆认证，安全无忧。

提供法兰 / 卡盘 / 螺纹 / 电缆分体式 多种过程接口，配套 F1 ~ F6 六种安装附件（安装支架、旁通管道、流通室、冲洗口、法兰支座、防护罩），覆盖管道在线、敞口罐、搅拌罐、易结垢介质等各种工况布局；插入长度 100 / 150 / 200 / 300 / 400 mm 多档可选。

测量原理How It Works

PS7400 音叉传感器由两个压电晶体（PZT）组成：驱动 PZT 通过声波频率信号源激励金属音叉处于中心频率下自由振动；接收 PZT 检测振动周期。当音叉叉体浸入液体后，振动总质量 = 叉体本身质量 + 接触液体质量，因此振动谐振频率随介质密度变化而变化——频率（周期）即介质密度的函数。

传感器内置 PT1000 高精度铂电阻（分辨率 0.01 ℃、精度 0.1 ℃，无需校准），实时检测介质温度，对压电晶体振动 + 叉体材料的温度效应同步进行补偿，输出真实密度值。最终的密度计算公式为：

ρ = K0 + K1 · T + K2 · T²

其中 ρ 为被测液体密度，T 为传感器输出的振动周期，K0 / K1 / K2 是出厂前标定的传感器常数。

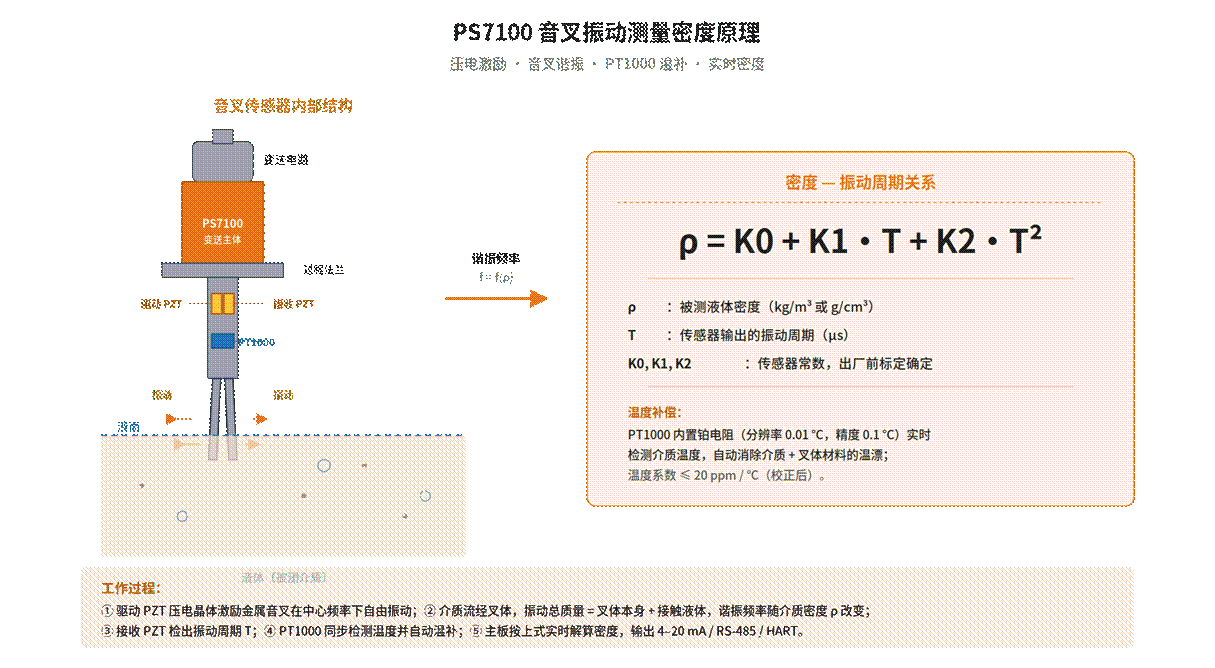

图 1 PS7100 音叉振动测量密度原理：压电激励 — 谐振频率检测 — PT1000 温补 — 实时密度

→ 由于测量量是"振动周期"这种纯物理量，仪表无活动机械部件、无电极接触磨损、无试剂耗材；叉体表面光滑，颗粒粘附风险低，可获得长期稳定的高精度密度读数。

核心技术优势Core Advantages

序号	关键技术 / 特性	客户价值
1	音叉谐振直测密度	压电晶体激励 + 周期检测，纯物理量频率测量，无传感器零点 / 量程漂移
2	高精度高重复性	± 0.001 g/cm³ 精度，± 0.0001 g/cm³ 重复性，长期稳定
3	PT1000 温度自补偿	内置铂电阻（0.01 ℃ 分辨率），温度系数 ≤ 20 ppm/℃，自动消除温漂
4	即插即用、免维护	一体化结构，无活动机械部件、无试剂耗材、无定期清洗 / 校准
5	宽工艺温度	标配 −25 ~ +120 ℃，定制可至 −25 ~ +150 ℃
6	高工作压力	标配 ≤ 2.5 MPa，特殊定制可达 ≤ 6.3 MPa
7	宽粘度范围	0 ~ 2000 cP，覆盖大多数工业液体
8	多种接液材质	316L、哈氏合金、钛合金、锆、PTFE 衬里、陶瓷可选，适配各种腐蚀工况
9	多种叉齿表面处理	标准抛光 / 电解抛光 / PTFE 涂层，应对结垢、强腐蚀场景
10	六种安装附件可选	F1 安装支架 / F2 旁通管道 / F3 流通室 / F4 冲洗口 / F5 法兰支座 / F6 防护罩
11	多模信号输出	4–20 mA（四线制）+ RS-485 + HART 协议三种输出可选
12	隔爆认证	可选 Ex d ⅡC T6 Gb 隔爆型号，可在易燃易爆工艺现场安全使用

典型应用场景Typical Applications

石化行业 柴油、汽油、乙烯等油品密度监测；多油品输送管线界面检测
化工行业 硫酸、盐酸、硝酸、氯乙酸、氨水、甲醇、乙醇、盐水、氢氧化钠、冷冻液、碳酸钠、甘油、双氧水等浓度连续监测
制药行业 药液、生物液体、醇提、丙酮、酒精回收浓度在线检测
食品饮料 糖水、果汁、酿造、奶油等浓度生产线在线检测
电池 / 电解液 硫酸、氢氧化锂等电解液浓度精确控制
环保行业 脱硫（石灰浆 / 石膏浆）、脱硝（氨水 / 尿素）、废水处理 MVR（酸 / 碱 / 盐回收）
酿酒业 白酒 / 啤酒 / 葡萄酒发酵过程品质控制 — 连续在线检测
有机 / 无机化学材料 盐水地下贮罐泄漏检测；酸 / 碱浓度质量管控

多样化安装附件Installation Accessories

PS7400 提供六种安装附件（订货时附件代码 F0 ~ F6 任选其一），从壁挂 / 立柱固定到管道在线、流通室、罐顶搅拌罐等不同工艺场景，均有适配方案：

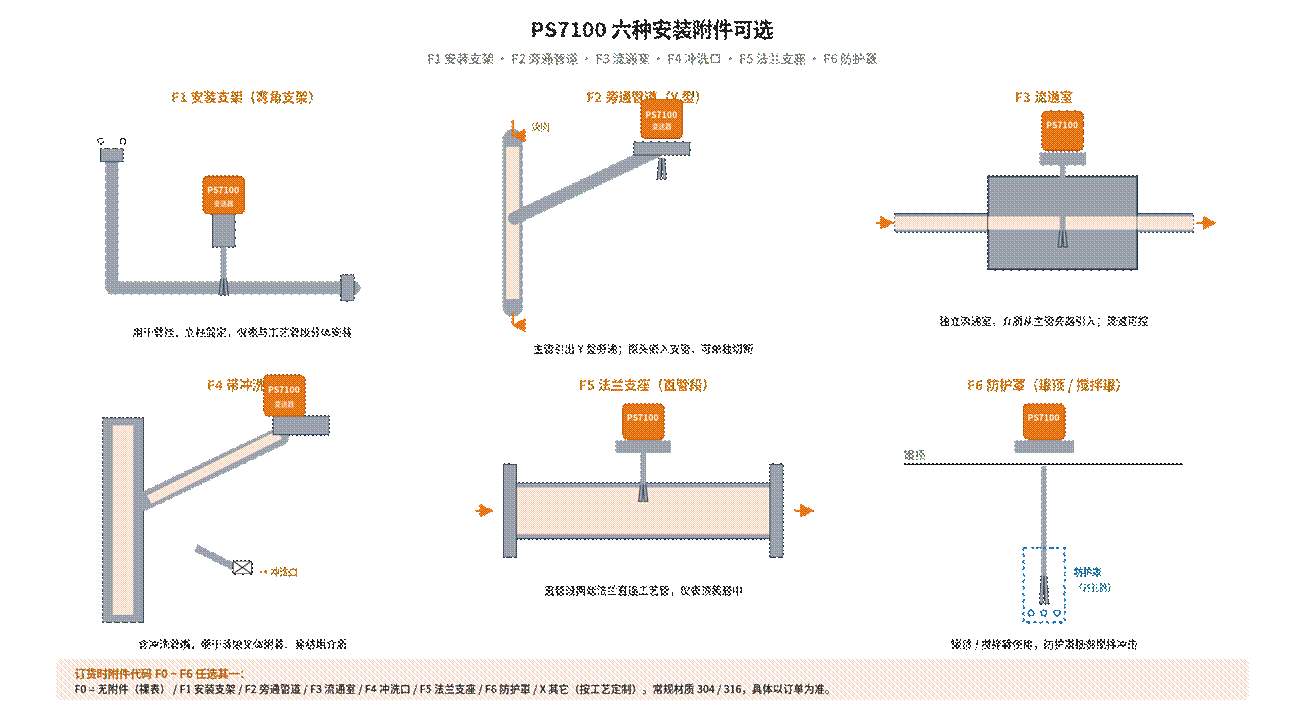

图 2 PS7100 六种安装附件示意：F1 安装支架 / F2 旁通管道 / F3 流通室 / F4 冲洗口 / F5 法兰支座 / F6 防护罩

罐顶安装注意：音叉叉体应在液面以下，有搅拌时需带防护罩（F6），一般针对只有顶部开口的罐或埋地罐；要改变插入深度，可使用一段带法兰的支座（F5）。

罐侧安装注意：无搅拌时，音叉叉体可直接伸入罐内；有搅拌、无沉淀时建议用防护罩或 T 型套管（F6）；有搅拌且有沉淀时，建议采用喇叭口或流通室（F3）安装方案。

介质适用性参考Wetted Material Compatibility

PS7400 接液部件可选 SUS316L、哈氏合金、钛合金、锆、PTFE 衬里、陶瓷等多种材质，叉齿表面可选标准抛光 / 电解抛光 / PTFE 涂层；下表为常见介质材质适用性建议（非详尽列表，特殊工况请联系工程师评估）：

类别	名称	分子式	浓度 (%)	316L	哈氏合金	钛合金	锆	PTFE
酸	盐酸（不含氢氟酸）	HCl	0–40	×	×	×	×	☆
	硫酸	H₂SO₄	0–50	×	○	×	☆	☆
	硫酸	H₂SO₄	50–75	×	×	×	○	☆
	硫酸	H₂SO₄	75–98	×	×	×	×	☆
	硝酸	HNO₃	0–100	○	○	×	×	☆
	磷酸	H₃PO₄	0–98	×	○	×	×	☆
碱	氢氧化钠	NaOH	0–50	☆	☆	☆	○	☆
	氢氧化钾	KOH	0–50	☆	☆	☆	○	☆
	氢氧化钙	Ca(OH)₂	0–50	☆	☆	☆	○	☆
盐	氯化钠	NaCl	0–50	×	☆	☆	○	☆
	氯化铵	NH₄Cl	0–50	×	☆	☆	○	☆
	硫酸铵	(NH₄)₂SO₄	0–50	×	☆	☆	○	☆
其它	尿素	(NH₂)₂CO	0–100	☆	☆	○	☆	☆
	次氯酸钠	NaOCl	0–16	×	○	×	×	☆
	过氧化氢	H₂O₂	0–90	☆	☆	○	☆	☆

☆ 推荐 ○ 在特定浓度和温度限制下使用 × 不建议使用

工况限制Operating Limits

音叉式仪表对介质的颗粒、含气量、粘度有一定要求。以下为推荐工况指南：

颗粒直径	悬浮颗粒占比	含气状况	最大液体粘度	适用建议
< 10 微米	≤ 40 %	推荐使用	≤ 500 cP	★ 标准工况，性能最佳
10 ~ 50 微米	≤ 20 %	一般不使用	≤ 2000 cP	可使用，建议配 F3 流通室或 F4 冲洗口
> 50 微米	> 20 %	—	> 2000 cP	不建议使用，请联系工程师评估

技术参数一览Technical Specifications

性能指标

项目	规格参数
显示参数	密度 / 浓度显示，浓密度双显示
测量精度	± 0.001 g/cm³ / ± 0.25%
重复性	± 0.0001 g/cm³ / ± 0.1%
测量范围（密度）	0 ~ 1.5 / 0 ~ 2.0 / 0 ~ 2.5 g/cm³（其它量程可定制）
测量范围（浓度）	0 ~ 50% / 0 ~ 100%（按介质标定）
温度系数（已校正）	20 ppm / ℃
液体粘度	0 ~ 2000 cP

适用工况条件

项目	规格参数
过程温度	标配 −25 ~ +120 ℃；定制 −25 ~ +150 ℃
环境温度	−25 ~ +85 ℃
内置温度传感器	PT1000 铂电阻（分辨率 0.01 ℃，精度 0.1 ℃）
最大工作压力	标配 ≤ 2.5 MPa；特殊定制 ≤ 6.3 MPa（受过程接口额定值限制）
试验压力	最大工作压力的 1.5 倍

电气特性

项目	规格参数
供电电源	DC 24 V
电气接口	M20 × 1.5（标配）
输出信号	4 ~ 20 mA（四线制）+ RS-485 / HART 协议
显示模块	智能 LCD 液晶显示（密度 / 浓度 / 温度多参数）

结构与材质

项目	规格参数
接液部件	316L、哈氏合金、钛合金、锆、316L 衬 PTFE、陶瓷等
叉齿表面处理	标准抛光 / 电解抛光 / PTFE 涂层
外壳材质	铝合金，IP65
过程接口	法兰（2″ 150LB / 300LB、DN50 PN16 / PN25）/ 卡盘（2″ / 3″）/ 螺纹（G3/4 / G1）/ 电缆分体式
插入长度	100 / 150（标准）/ 200 / 300 / 400 mm（其它可定制）
防爆等级	Ex d ⅡC T6 Gb（隔爆型，可选）

产品选型Product Configuration

订货编码格式：

PS7100 ─ [测量介质] ─ [量程] ─ [输出信号] ─ [过程接口] ─ [插入长度] ─ [接液材质] ─ [表面处理] ─ [防爆] ─ [附件]

选型字段	代码	说明
测量介质	A / B / C / D / E / F / X	A = 密度 B = 盐酸浓度 C = 硫酸浓度 D = 氨水浓度 E = 酒精浓度 F = 氢氧化钠浓度 X = 其它（订货时注明）
量程范围	R1 / R2 / R3 / R4 / RX	R1 = 0 ~ 1.5 g/cm³ R2 = 0 ~ 2 g/cm³ R3 = 0 ~ 50 % R4 = 0 ~ 100 % RX = 其它
输出信号	W1 / W2 / W3	W1 = 4 ~ 20 mA W2 = 4 ~ 20 mA + RS-485 W3 = 4 ~ 20 mA + HART 协议
过程接口	A1 / A2 / A3 / A4 / B1 / B2 / C1 / C2 / X	A1 = 2″ 150LB 法兰A2 = 2″ 300LB 法兰 A3 = DN50 PN16 法兰（标准） A4 = DN50 PN25 法兰 B1 = 2″ 卡盘 B2 = 3″ 卡盘 C1 = G3/4 螺纹 C2 = G1 螺纹 X = 其它
插入长度	L0 / L1 / L2 / L3 / L4 / LX	L0 = 150 mm（标准）L1 = 100 mm L2 = 200 mm L3 = 300 mmL4 = 400 mm LX = 其它
接液材质	A / B / C / D / E / X	A = 316L B = 316L 衬四氟（PTFE） C = 钛 D = 哈氏合金 E = 陶瓷 X = 其它
表面处理	1 / 2	1 = 标准抛光2 = 其它（电解抛光 / PTFE 涂层等）
防爆等级	N / D	N = 无 D = 隔爆型 Ex d ⅡC T6 Gb
安装附件	F0 / F1 / F2 / F3 / F4 / F5 / F6 / X	F0 = 无附件F1 = 安装支架F2 = 旁通管道F3 = 流通室F4 = 冲洗口F5 = 法兰支座F6 = 防护罩X = 其它

订货示例 1：PS7400-A-R2-W2-A3-L0-A-1-D-F2 → 密度测量、0 ~ 2 g/cm³、4–20 mA + RS-485 输出、DN50 PN16 法兰、150 mm 插入长度、316L 接液、标准抛光、隔爆型、旁通管道安装。

订货示例 2：PS7400-D-R3-W3-B2-L0-A-1-D-F6 → 氨水浓度（0~50%）、HART 输出、3″ 卡盘、150 mm 插入、316L 接液、标准抛光、隔爆型、带防护罩（罐顶搅拌罐工况）。

Plug & Play· Maintenance-Free Density

※ 如需定制非标量程、特殊接液材质、防爆型号或获取详细选型方案，欢迎联系西安派声技术工程师。
