应用概述
AI 大模型推动算力爆发，单机柜功率从传统 5-15 kW 跃升至 50-150 kW，液冷数据中心（冷板式 / 浸没式 / 列间空调）已成为新建超大规模数据中心的主流方案。液冷循环介质多为乙二醇（EG，30-50 vol%）或丙二醇（PG）水溶液——浓度过低导致冬季室外干冷器结冰爆管（单次损失数百万元 + SLA 违约）；浓度过高则粘度上升、传热效率下降、循环泵能耗增加 5-10%。PS7400 在线音叉密度计连续监测 EG / PG 浓度，是阿里、腾讯、字节、华为、移动 / 电信 / 联通 IDC、新型互联网数据中心运维的核心仪表。同时覆盖地铁通风冷站、商业综合体冷站、化工冷却、冰蓄冷等传统 HVAC 暖通场景。
典型工艺难点
- 乙二醇浓度持续漂移：水分蒸发 + 乙二醇缓慢氧化降解 + 操作补液偏差，3-5 年累计漂移 5%~10%
- IDC 运维人员对化学分析不熟悉，传统人工取样 + 手持折光仪每月 1 次远不足以跟踪
- 液冷机房高可用性要求（Tier 3/4），仪表故障即停机，必须长寿命免维护
- HVAC 场景接管尺寸多样（DN50-DN200），需要灵活适配
- 冷冻液工作温度跨度大（5-45°C），密度温补必须自动化
- PG 回路比 EG 更容易长生物膜——丙二醇的可生物降解性远高于乙二醇，这正是它毒性低、受欢迎的原因，但在温热的闭式回路里它本身就是营养源
- 折射率分不清 PG 和 EG：25 vol% 时两者只差约 0.0002 RI，而 1 vol% 浓度变化约 0.001 RI。仪表必须【被告知】当前测的是哪种液，补液液种要在投运调试环节显式确认并写进检查表
PG 回路为什么只能走折光
乙二醇（EG）和丙二醇（PG）在选型上不是同一件事。折射率对两者在全量程都是单调的；声速对 EG 在常用区间单调，对 PG 则会在中段塌掉——出现拐点，同一个声速对应两个浓度。也就是说 PG 根本没有声学路径。
| 冷却液 | 音叉 PS7400 | 声速 PS7020 | 折光 PS7110 |
|---|---|---|---|
| EG（乙二醇） | 可用 | 可用 | 可用 |
| PG（丙二醇） | 可用 | 不可用——声速有拐点 | 可用 |
甘醇类的折射率灵敏度约 0.001 RI / vol%。PS7110 的折射率精度 ±0.0001，折算到浓度就是 ±0.1 vol%；分辨率 0.00001 RI 折算 0.01 vol%。典型工作点 PG10 ≈ 1.343、PG25 ≈ 1.358、PG40 ≈ 1.373、EG30 ≈ 1.363，全部落在 PS7110-B 量程（1.33299~1.51782）的下三分之一，两侧都有余量。检测面耐压 1.5 MPa，CDU 二次侧典型 ≤6 bar。
温度是选档的分水岭。PS7110-B 过程温度 0~70 ℃，覆盖室内 CDU 二次侧的 10~60 ℃；但下限是 0 ℃，不是零下。室外干冷器回路冬季可能低于 0 ℃，那里必须选 PS7110-C（−10~100 ℃）。这一条写清楚是为了不被用错。
还有一条限制要摆在明面上：折射率分不清 PG 和 EG。25 vol% 时两者只差约 0.0002 RI，而 1 vol% 浓度变化约 0.001 RI——两种液体之间的差距只有最小有意义浓度步长的五分之一。后果很具体：一个 PG 回路被误补了 EG，仪表会给出一个看起来完全合理的错值，而且不会报错。这不是传感器缺陷，是配置与流程问题。对策也具体：液种必须由人告知仪表而不是让它自己猜，应可通过 Modbus 选择并回读校验，并在投运调试环节显式确认、写进检查表。
抑制剂配方换了不必紧张：溶解固体对折射率的影响约 0.0001~0.0002 RI/wt%，对着 0.001 RI/vol% 的浓度斜率，折合 0.1~0.2 vol% 的偏移。
最后，浓度要连基准温度一起说才完整。数据中心行业按 vol%，基准温度 60 °F（15.6 ℃）。
PG 的污染风险与棱镜状态诊断
说句实在的，PG 配折光是「最容易长东西的液体，配最敏感的方法」：临界角折光读的是棱镜面上约 1 µm 的一层，膜不是挡在测量前面，膜就长在测量里面。
化解它的恰恰是同一个探测器：明暗分界线的位置是测量值，它的锐度与对比度是同时看到的另一个量。膜先让边缘变钝，之后才让位置偏移。所以仪表能在读数明显变错之前就报出状态，而不是静默地给一个貌似合理的数。
| 状态 | 含义 | 运维动作 |
|---|---|---|
| 良好 | 边缘质量正常，浓度在规格内 | 无 |
| 降级 | 边缘质量下降，浓度仍在规格内 | 排计划清洗——这一档才有价值：在任何人看到坏数之前就安排维护 |
| 失效 | 浓度已不可支撑 | 仪表输出折射率与温度，不再给浓度 |
测点怎么装
- 位置：CDU 二次侧旁通 / 取样回路，从泵出口取、回到泵入口
- 姿态：立式测量腔，流体自下而上
- 棱镜：与流道齐平，不要做成凹槽——流体冲刷本身就是保持洁净的一部分
- 朝向：检测面不得朝下，这是硬约束
- 过滤：介质若可能带磨蚀颗粒，须在棱镜上游滤除，检测窗口是磨损件
- 小管径：1/2″~1″ 旁通属 2 寸及以下，用 PS7110-MT1 小管径适配器
- 分体：面板式安装建议用 PS7110-SY1 分体式显示控制器，把电子部分与光学块的热质量分开
- 多测点：园区级多回路可用 PS7110-SY2 集中管理，最多 120 通道
- 流量：旁通 2 L/min 约合 0.25 m/s。流量在这里的作用是样品新鲜度与冲刷棱镜，不参与测量

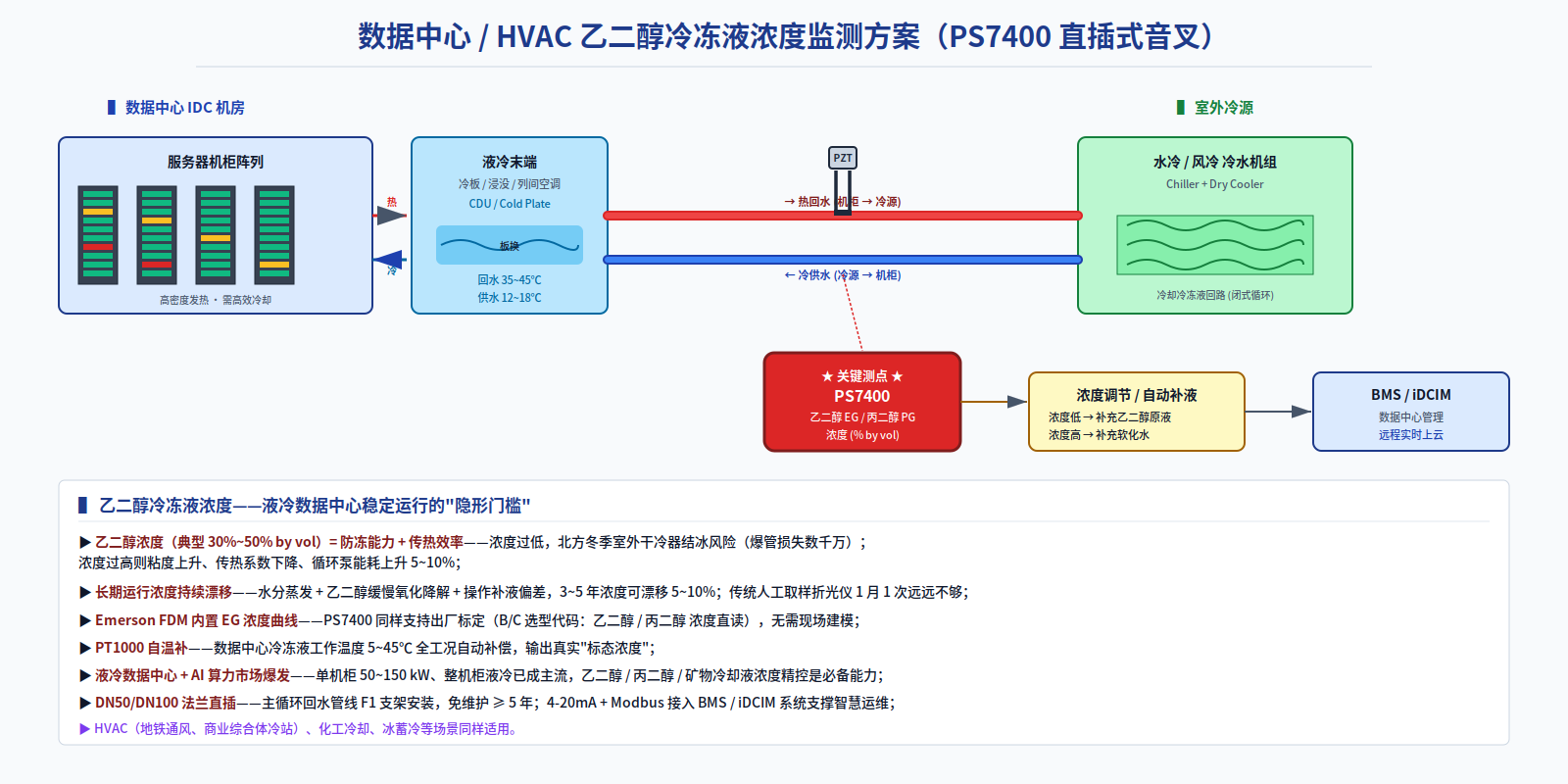

推荐方案
| 测量点 | 推荐原理 | 典型型号 |
|---|---|---|
| 数据中心液冷主循环 EG / PG 浓度 | 音叉 + PT1000 温补 | PS7400 |
| 浸没式液冷绝缘冷却液密度 | 音叉 | PS7400 |
| 地铁 / 商业冷站载冷剂 | 音叉 | PS7400 |
| 冰蓄冷盐水浓度 | 音叉 / 超声声速 | PS7400 / PS7020 |
| CDU 二次侧 PG（丙二醇）浓度 | 临界角折光 | PS7110-B |
| 室外干冷器回路（冬季可能低于 0 ℃） | 临界角折光 | PS7110-C |
核心价值
- EG / PG 浓度直读：出厂内置乙二醇 / 丙二醇浓度曲线，内置 「密度 + 温度 → 浓度」能力，开箱即用
- ±0.5 vol% 精度：足以支撑数据中心运维决策，浓度漂移实时跟踪
- BMS / iDCIM 集成：4-20mA + Modbus 接入数据中心智慧运维平台，远程实时上云监控
- 免维护 ≥ 5 年：音叉无机械活动部件，符合 IDC Tier 3/4 高可用要求
- 防爆可选：Ex d ⅡC T6 Gb 适配化工冷却 / 防爆机房场景
典型应用场景
面向阿里、腾讯、字节跳动、华为、百度、京东等头部 IDC，以及三大运营商（移动 / 电信 / 联通）智算中心和工业数据中心。某 8000 机柜大型 AI 训练中心冷板式液冷系统部署 PS7400 24 台，连续追踪 EG 浓度 18 个月零漂移误判，规避北方冬季爆管风险至少 2 次，年节省运维人工 30 万元。HVAC 场景已在广州 / 深圳 / 杭州地铁通风冷站、北京 SOHO 商业综合体冰蓄冷系统落地。
