PISONICS· 西安派声
PS7000 系列
超声波声阻抗浆体密度计
锂电铜箔 / 电解液 行业应用案例
—— 硫酸铜 + 硫酸 + 添加剂电解液浓度在线监测 ——
耐腐蚀 · 秒级响应 · 自动配液 · 箔材均匀性提升
锂电铜箔 / 电解液 · PS7000 应用方案
一、工艺背景
锂电池用电解铜箔，是动力电池负极集流体的关键基础材料。其生产工艺主要采用电沉积法：将高纯度铜溶解于硫酸形成硫酸铜电解液（典型 Cu²⁺ 70~110 g/L、H2SO4 80~120 g/L），加入流平剂、整平剂、光亮剂等多种有机添加剂调节晶粒生长行为，通过大型钛阳极 + 旋转阴极辊形成的电解槽，将铜离子还原沉积于阴极辊表面，再剥离形成 4.5~12 μm 厚的极薄铜箔。
电解液的浓度精度直接决定铜箔均匀性、力学性能与电池一致性：CuSO4 浓度偏差 1% 可使箔材厚度公差超 0.5 μm，对应整批电池容量一致性显著恶化；硫酸浓度则影响电导率、电沉积速度与晶粒结构。锂电池行业对箔材一致性的严苛要求，使电解液密度的在线高精监测成为产线智能化的必备环节。
二、传统密度 / 浓度测量方案的痛点
• 电解液具有强腐蚀性——高浓硫酸 + 硫酸铜 + Cl- 复合腐蚀，普通 316L 仪表寿命短，膜片穿孔会污染电解液批次报废；
• 传统离线滴定 / 比色 / 折光法分析滞后 0.5~2 小时，无法跟随电解槽的快速浓度变化（电流密度高，浓度漂移快）；
• 电解槽强电磁场 + 高频振动 + 酸雾环境，对仪表抗干扰、密封防护能力要求极高；
• 有机添加剂衰变、分解会改变电解液密度，但传统单点测量无法分离 CuSO4、H2SO4、添加剂三者的浓度变化。
三、PS7000 解决方案
PS7000 在配液罐出口与电解液循环储槽两个测点部署，实时反馈电解液密度变化，与温度、电流、电压等参数综合后由 DCS 自动联动 CuSO4 / 硫酸 / 添加剂的补加，实现 24 小时无人值守的精准配液。

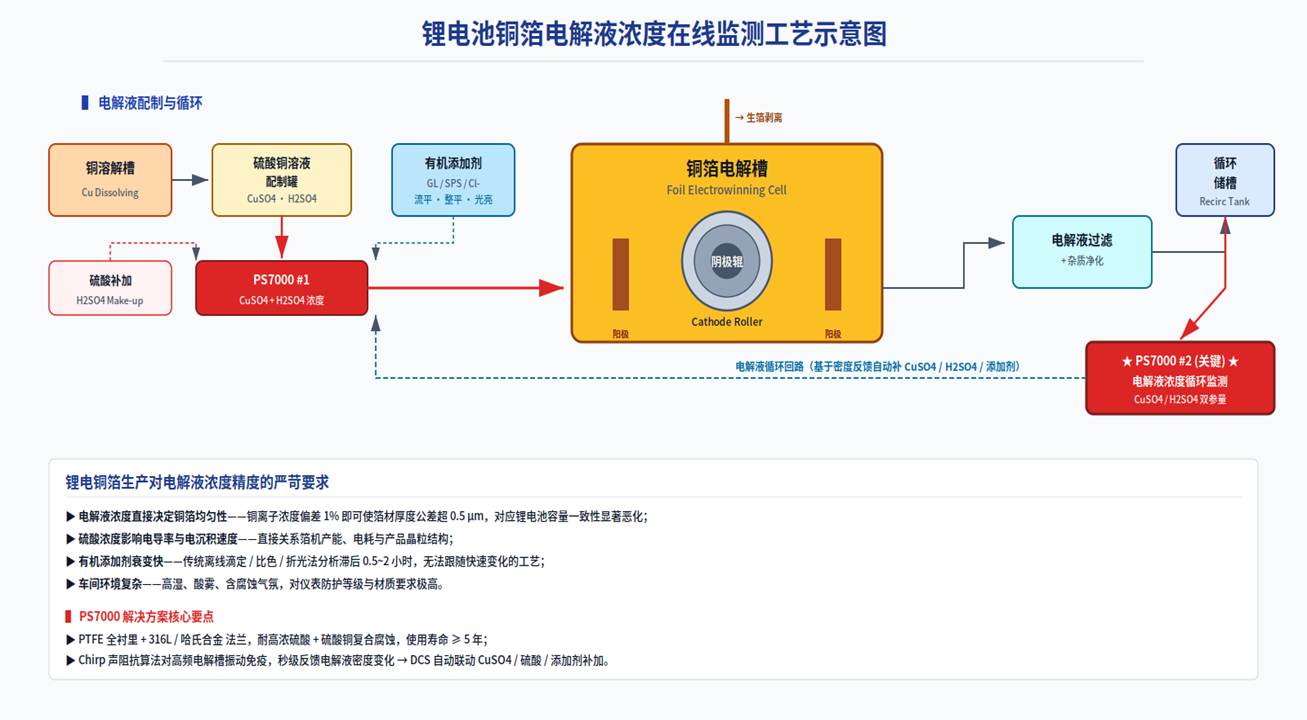

图 1 锂电池铜箔电解液浓度在线监测工艺示意图
PS7000 在锂电铜箔 / 电解液行业的核心技术优势 ▶ PTFE 全衬里 + 哈氏合金 / 316L 法兰组合——耐高浓硫酸 + 硫酸铜 + Cl- 复合腐蚀环境，使用寿命 ≥ 5 年； ▶ 非接触超声测量——彻底解决传统接触式仪表对电解液纯净度的污染风险； ▶ Chirp 声阻抗算法——对电解槽高频振动与电磁干扰免疫，输出稳定可靠； ▶ 秒级响应——电解液密度变化可即时反馈到 DCS，自动按需补加，告别"凭经验配液"； ▶ IP65 防护 + 防腐酸雾外壳——适应锂电铜箔车间高湿、酸雾环境； ▶ 可选 4G 模块——多产线数据集中监控，支撑锂电池行业的智能制造升级。 |
四、客户价值
对比维度 | 原离线分析方案 | PS7000 方案 |
响应速度 | 0.5~2 小时滞后 | 秒级实时 |
仪表耐腐 | 常规 316L 易穿孔 | PTFE + 哈氏合金 ≥ 5 年 |
配液精度 | 凭经验补加 | 密度反馈 · 自动精准 |
箔材均匀性 | 厚度公差大 | 电解液稳定 · 公差↓ |
人工成本 | 分析员频繁取样 | 无人值守 · 24h 连续 |
在国内某新能源材料龙头企业的高端锂电铜箔产线（设计产能 1.5 万吨/年）改造项目中，PS7000 取代原差压式密度计部署于电解液循环储槽。投运后实现 CuSO4 浓度波动从 ±2.5 g/L 收窄至 ±0.5 g/L 以内，硫酸浓度同步精控；箔材厚度公差合格率从 91% 提升至 97% 以上，全年产线综合效益提升显著。
选型补充说明 ▶ 提示：电解液属清洁均匀液体，若对精度有更高要求（±0.0005 g/cm³ 级），亦可选用 PS7020 声速法方案，配合 CuSO4 / 硫酸 / 添加剂多参量分离标定曲线。 |
结语
西安派声（PISONICS）基于 PS70 系列四种超声测量原理（声阻抗 / 声衰减 / 声速法 / 声呐调频），覆盖从含固两相浆体到清洁均匀液体的全工况密度 / 浓度在线测量需求。针对锂电铜箔 / 电解液行业的工艺特点，PS7000 系列超声波声阻抗浆体密度计提供从仪表选型、安装调试到长期运维的全周期技术支持。
如需深入探讨贵司项目的具体工况、获取定制选型方案或现场技术咨询，欢迎随时联系西安派声技术工程师团队。
