PISONICS·  西安派声

PS7100 系列

光谱法浓度 / 密度计

UV-Vis-NIR 多通道全光谱 + MLR 多组分智能建模

化工原料 / 甲醇精馏 行业应用案例

—— 甲醇 + 水分双组分在线监测方案 ——

替代人工取样 · 水分↓0.1%→单批 + 1500 元 · 防爆型

【关键测量参数：甲醇 + 水分】

化工原料 / 甲醇精馏 · PS7100 多组分光谱在线分析方案

一、工艺背景

甲醇（CH₃OH）是基本有机化工原料之一，年消费量超过 8000 万吨。它可用来制造氯甲烷、甲胺、硫酸二甲酯等多种有机产品，更是农药（杀虫剂）、医药（磺胺类）、燃料添加剂的重要原料。甲醇产品中的水分含量是核心质量指标——典型工业级甲醇要求水分 ≤ 0.15%，电子级甲醇要求水分 ≤ 50 ppm。

甲醇精馏装置的典型工艺为：粗甲醇 → 一级换热器预热 → 二级换热器深度加热 → 精馏塔（多塔串联）→ 回流罐 → 循环泵 → 成品储罐。其中循环管线的甲醇水分含量是控制下游原料投料量、稳定产品规格的关键变量。每降低 0.1% 水分含量，可显著提升下游用户的批次合格率。

二、传统分析方案的痛点

• 甲醇为有毒有害液体——人工取样时存在较高的安全风险，一旦操作不当可能导致严重的中毒事故；

• 送样实验室检测耗时较长（2~3 小时），导致无法实时追踪、适时干预和调整调配过程，水分含量长期处于"事后管控"状态；

• 化验员人工取样频率受限（每小时仅 1 次），数据采样率不足以支撑工艺优化；

• 甲醇车间属易燃易爆区域（爆炸下限 5.5%），仪表需满足 Ex db ib IIC T6 Gb 防爆等级要求。

三、PS7100 解决方案

PS7100 防爆型号（Ex db ib IIC T6 Gb）配置于正压防爆柜内，部署在甲醇精馏装置循环泵出口管线的旁路流通池上，通过近红外特征波段（约 1400 nm 处的水分 O-H 吸收峰）实时反算水分含量与甲醇主成分含量。光纤将主机与流通池分离布置，便于防爆区域作业。

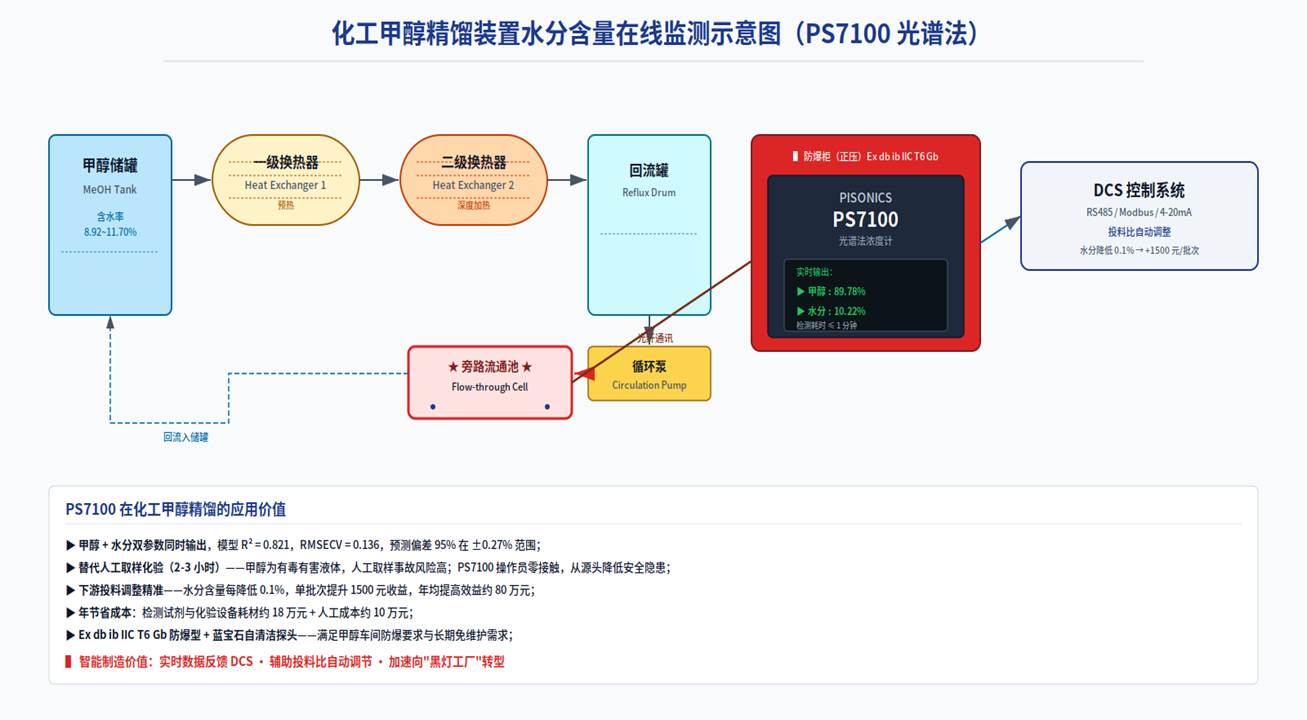

图 1  化工甲醇精馏装置水分含量在线监测方案

四、客户价值

在国内某大型甲醇化工企业的精馏装置上，PS7100 防爆型替代原"小时级人工取样 + 实验室卡氏水分仪"方案，部署于精馏塔出料循环管线。投运 8 个月反馈：水分含量平均下降 0.12%，单批次平均创收约 1800 元，年化经济效益约 80 万元；同时检测试剂与化验设备耗材年节约约 18 万元，化验人工成本年节约约 10 万元。该方案已扩展应用至乙醇精馏、丙酮回收、异丙醇生产等多个有机溶剂精馏场景。

结语

西安派声（PISONICS）基于 PS70 系列四种超声 / 光学测量原理（声阻抗 / 声衰减 / 声速法 / 光谱法），构建了从含固两相浆体（PS7000）→ 清洁均匀液体（PS7020）→ 多组分复杂介质（PS7100）的全工况、全精度过程分析仪表组合。其中 PS7100 光谱法浓度 / 密度计，以 UV-Vis-NIR 全波段 LED 阵列 + 多通道检测器 + MLR 智能建模算法，独家提供"单台仪表同时定量多个化学组分浓度"的能力——这是声阻抗法与声速法都无法实现的。

针对化工原料 / 甲醇精馏行业的工艺特点，PS7100 系列光谱法浓度 / 密度计提供从光学探头选型（接液材质、光程长度、防爆等级）、流通池设计（卡箍 / 法兰 / PFA 内衬）、MLR 建模标定到 DCS / MES / LIMS 系统集成的全周期技术支持。如需深入探讨贵司项目的具体工况、定制 MLR 标定模型或获取现场调试服务，欢迎随时联系西安派声技术工程师团队。
