有效氯和游离碱怎么在线测？次氯酸钠合成终点判断实践

以光谱法多组分建模替代标准溶液滴定，为次钠反应塔的补碱与出料时机提供连续依据

适用范围：氯碱化工次氯酸钠合成 —— 次钠反应塔（氯气吸收塔）出口循环管、成品出料管线；同类工艺可延伸至消毒剂与漂白剂配制、精细化工的碱性氧化剂溶液监测

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 有效氯和游离碱是次钠合成的两个终点判据

次氯酸钠是漂白、消毒、纺织、造纸与精细化工的基础化学品，工业合成主要在次钠反应塔内完成：氢氧化钠溶液从塔顶喷淋而下，来自电解工段的尾氯从塔底进入，气液逆流接触生成次氯酸钠，同时副产氯化钠与水。判断这一塔料到没到终点，靠的是两个指标 —— 有效氯反映反应进度与产品合格度，游离碱反映剩余碱量、决定还要不要补碱。这两个数任一偏离工艺窗口，影响的都不只是产品本身。

▪ 有效氯不足：产品达不到出厂规格，需要继续通氯或整塔返工，塔的产能被占用；

▪ 游离碱过低：碱被耗尽后继续通氯会造成过氯化，pH 下降、次氯酸钠分解加快并可能生成氯酸盐，严重时逸出游离氯，既损失产品也带来安全风险；

▪ 游离碱过高：碱耗上升，成品碱度超标会影响下游使用，也增加后续中和负担。

还有一层麻烦：次氯酸钠是会自然衰减的。溶液中的有效氯随时间持续下降，温度升高、光照、碱度不足以及铁铜镍等金属离子的催化都会明显加快这个过程 —— 游离碱在成品里同时扮演稳定剂的角色，碱度掉下去，有效氯的衰减速度就上来了。所以「此刻塔里是多少」和「出料几天后还剩多少」本来就是两个问题，而 0.5 ~ 1 小时一次的滴定，连第一个问题也只能给出一个时间点上的答案。

▍1.2 现有测量方案的局限

▪ 滴定分析的滞后：取样 → 送化验 → 滴定 → 报数，整体 0.5 ~ 1 小时。通氯量与补碱量长期靠经验给，终点判断落在化验员的一次读数上。

▪ 取样接触的安全负担：次氯酸钠为强氧化性碱性液体，塔区还有残余氯气，频繁开阀取样对操作人员存在实际暴露风险，防护与作业审批本身也是成本。

▪ 试剂、器皿与废液：碘量法与酸碱滴定要消耗标准溶液、指示剂与玻璃器皿，检测过程本身还会产生含氯废液，需按流程处置。

▪ 两个指标拿不到同一时刻：有效氯与游离碱通常是两套滴定流程，人工分析往往先测一个再测另一个，两个数据不在同一时刻，用它们做配比判断，误差从一开始就存在。

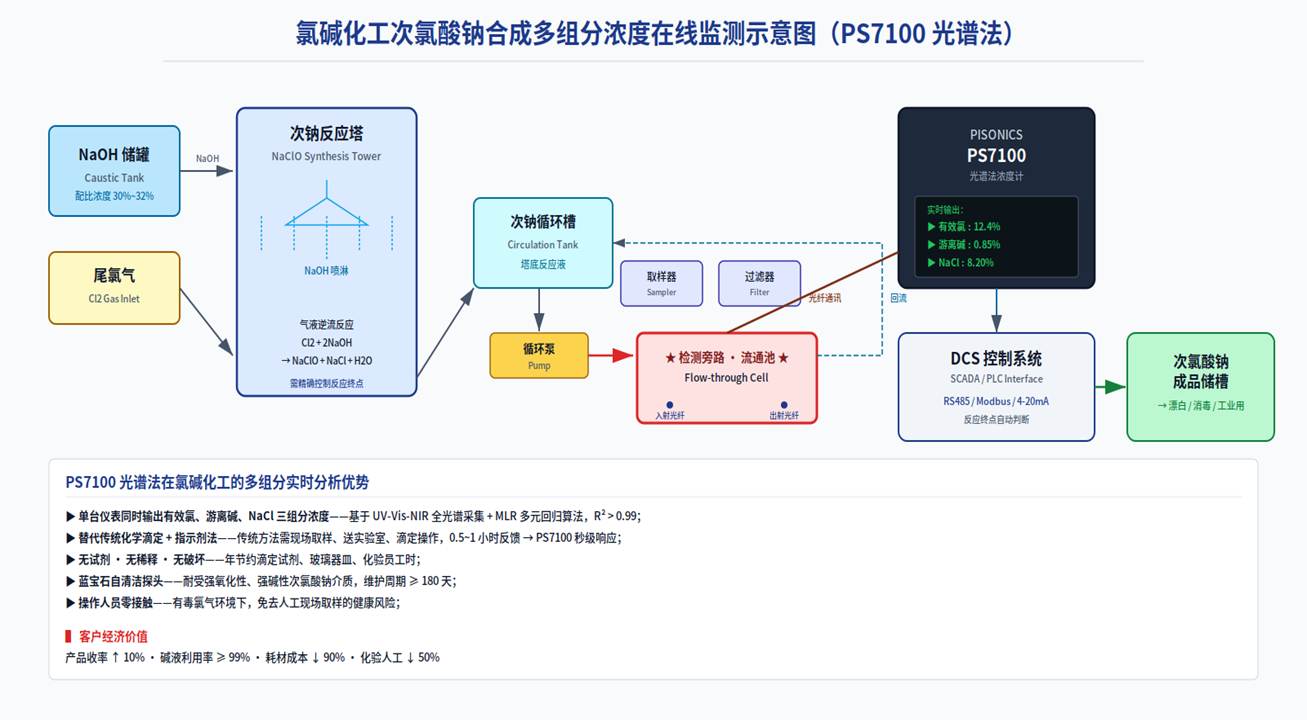

图 1次氯酸钠合成装置有效氯 / 游离碱在线分析方案示意

二 PS7100 的技术路径

▍2.1 测量原理：紫外-可见-近红外吸收光谱法

光谱法测量基于朗伯-比尔定律（Beer-Lambert Law）：一束光通过含吸光物质的液体时，光强按特定波长被选择性吸收，吸光度 A 与该物质浓度 c 和光程 L 成线性正比。

PS7100 的工作流程分四步：多通道 LED 光源阵列依次点亮，发射覆盖 255 ~ 1650 nm 的全光谱脉冲；光束穿过被测液体，特定分子按其特征波段选择性吸收部分光子；Si + InGaAs 双探测器阵列同步采集穿透后的光强，得到完整吸收光谱；主机通过 MLR 多元线性回归建模与 Kalman 滤波，实时反算介质浓度并输出。

▍2.2 结构与接液：无试剂、无取样，但光学窗口接液

这是选型时最容易被误解的一点，此处明确说明：

▪ 无试剂 · 无稀释 · 无取样 · 非破坏性：直接在过程管道或容器中实时测量，不消耗化学试剂、不需要样品预处理、不改变样品本身。这是光谱法相对于实验室滴定与人工取样的核心价值。

▪ 但光学窗口与介质接触：接液材质是蓝宝石光学窗口。部分资料把这类结构写成「非接触」并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法）。

▪ 蓝宝石窗口采用自清洁设计，抗结垢性能优于普通光学材料；但强污染、易结膜介质仍应把窗口洁净度纳入日常点检 —— 窗口透光率下降会直接造成读数漂移。

▪ 测量方式可选对射或反射，光程 1 ~ 40 mm 按介质吸光强度选定；吸光过强的介质选短光程，吸光弱的选长光程。

▍2.3 关键技术参数

※ 产品资料给出的是「工作环境 0 ~ 60 ℃」，未给出介质温度上限。涉及高温介质的测点，介质温度上限须在选型阶段与派声确认。

※ 本工况需要在同一测点同时给出有效氯与游离碱两个组分，属多组分建模。需要说明的是：游离碱本身在紫外-可见区没有特征吸收，其可用信号主要来自近红外区水的 O-H 吸收带随碱浓度与离子强度发生的变化，因此游离碱通道对温度与共存盐浓度更敏感 —— 建模样本必须覆盖副产氯化钠含量与介质温度的实际波动范围。原料碱浓度或工艺配方调整后须重新建模。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 先确认介质是否满足光谱法前提：朗伯-比尔定律要求光程内的吸光可预测。高浓度悬浮固体会散射光线、超出建模范围即失准 —— 含固浆体应改选 PS7000 声阻抗法。

▪ 每种介质都需要建模标定：MLR 需要从多通道光谱中筛选特征波段。更换介质、调整配方或改变主要杂质构成后，须重新建模，不能沿用旧模型。

▪ 光程按吸光强度选定：吸光过强的介质选短光程（1 ~ 5 mm），吸光弱的选长光程；选错光程会导致信号饱和或信噪比不足。

▪ 窗口洁净度纳入点检：结膜、油污、结晶层都会压低透光率造成读数漂移。易污染工况建议配自动清洗或定期停车擦拭。

▪ 避开气泡富集与相分离部位：虽然算法对分散小气泡有校正，但连续气相或明显分层会使光程内介质不均匀，读数失真。

▪ 先确认循环液里有没有析出物：次钠合成的副产氯化钠在温度下降或浓度偏高时可能析出结晶，塔底还可能带入未溶解固体；塔内气液逆流也会把气泡带进循环液。光程内出现悬浮颗粒或连续气相，会散射光线、使读数超出建模范围。测点应取在循环泵出口的稳流段，避开塔底沉积区与气液混相段。

▪ 流通池与密封件按强氧化碱性介质选材：蓝宝石窗口本身耐次氯酸钠，但流通池本体、密封垫与旁路阀门的选材要一并确认 —— 含氯氧化性介质对普通橡胶与部分金属并不友好。旁路上应保留一个可关断的取样口，供建模期与季度复核时取参比样。

▍2.5 现场标定：多点建模，取样化验比对

光谱法的标定与超声、差压类仪表不同：不是调一个系数，而是**建立浓度与特征波段吸光度之间的 MLR 模型**。需要采集覆盖工艺常用浓度区间的若干组「光谱数据 + 对应化验值」，由算法自动筛选特征波段并回归。

建模数据的覆盖范围决定了精度边界：± 0.1 的绝对精度以 R² > 0.99 的建模质量为前提，样本点过少或浓度跨度不足时达不到该指标。建议初期至少覆盖工艺上下限与常用工作点共 5 ~ 8 个浓度。

投运后按季度用取样化验值复核；更换介质批次、调整配方、更换光学窗口后应重新建模。

三 改造前后对比

四 现场验证与运行情况

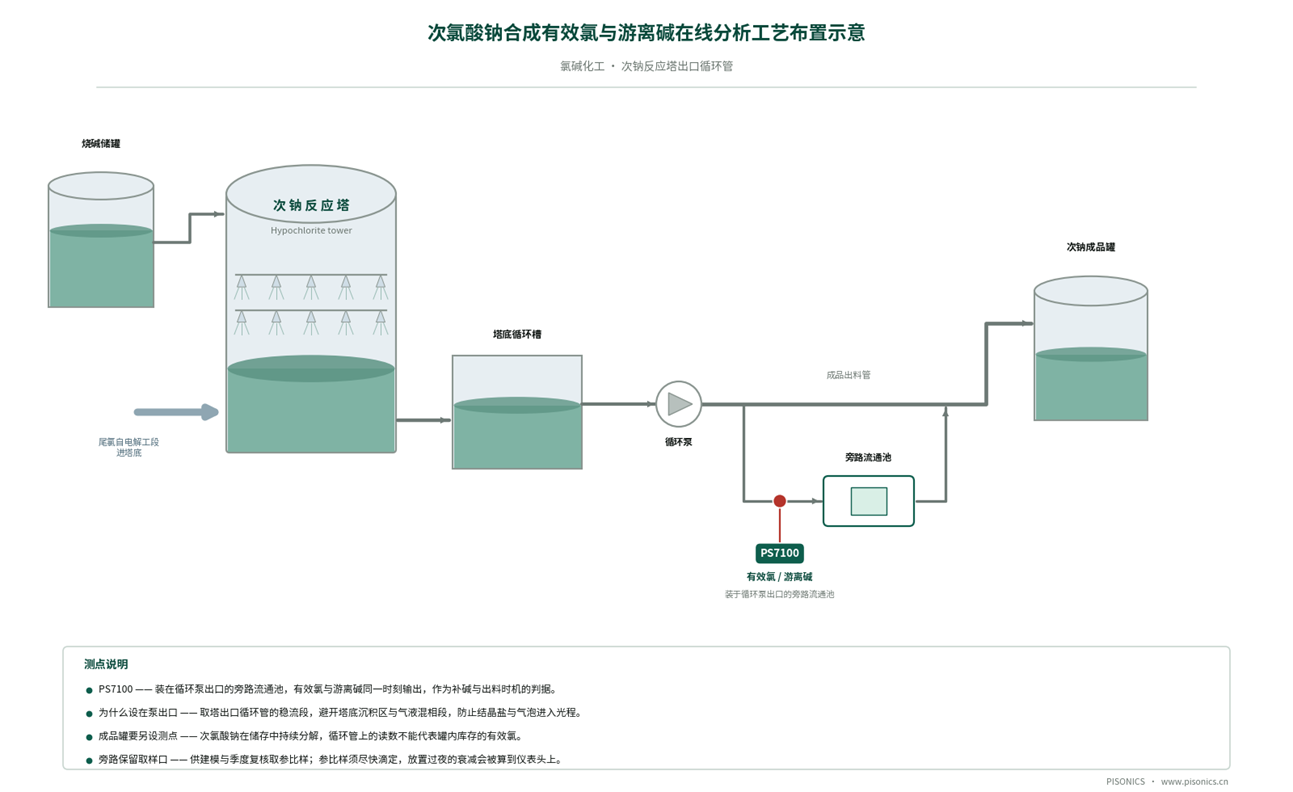

在华东某氯碱企业的次氯酸钠合成装置上，PS7100 装在次钠反应塔出口循环管、循环泵出口的旁路流通池上。建模阶段采集了覆盖工艺常用区间的多组「光谱 + 滴定值」样本，由 MLR 筛选特征波段后同时回归有效氯与游离碱两个组分。投运后与化验室滴定值做了多轮比对，表显值与滴定值的偏差在工艺可接受范围内，浓度趋势与通氯量、补碱操作能够对应。

该厂反馈：投运约 1 年期间，碱液利用率由改造前的约 88 % 提升至约 99 %，产品收率的统计值提升约 10 %。需要说明的是，收率与碱利用率是通氯量控制、塔温与喷淋分布、原料碱浓度、成品周转速度等多个因素共同作用的结果，浓度测量只是其中一环，不宜把改善全部归因于单台仪表，具体统计口径也建议以该厂自己的报表为准。可直接归因于本仪表的是：有效氯与游离碱从每小时量级、两个不同时刻的离散数据点，变成了同一时刻的两条连续曲线，补碱与出料时机有了客观依据，操作工不必再为拿数据频繁开阀取样。

▍客户侧的实际收益

▪ 有效氯与游离碱在同一时刻连续输出，配比与终点判断不再依赖两次不同时的滴定数据。

▪ 过氯化与碱过量这两类偏差都能在趋势上提前看到，补碱时机与通氯终点有了客观依据。

▪ 常规运行取消了每小时量级的定时取样与滴定作业，化验室工作量与含氯废液产生量下降。

▪ 该厂反馈碱液利用率与产品收率均有提升（属多因素共同作用的结果，详见第四章说明）。

五 常见问题

Q1 次氯酸钠会自然分解，测点上的有效氯能代表成品罐里的吗？

A 不能直接等同，这一点选点时必须说清楚。次氯酸钠在储存中持续分解，速率随温度升高、光照、碱度下降以及铁铜镍等金属离子催化而加快。装在循环管上的仪表测的是此刻流过测点的那股料，这正是判断反应终点与补碱时机需要的量；成品罐里经过若干天周转后的有效氯，会低于出料时的值。如果需要掌握库存的实时有效氯，应在成品罐的循环管或出料管上另设测点，两者不能互相替代。还有一个容易被忽略的细节：正因为有衰减，建模与季度复核用的参比样必须尽快滴定，样品放置过夜再测，衰减误差会被算到仪表头上。

Q2 循环液里如果带结晶盐或气泡，还测得准吗？

A 这是 PS7100 在本工况下最需要提前确认的一条边界，我们不回避。光谱法基于朗伯-比尔定律，前提是光程内的吸光可预测：副产氯化钠在低温或高浓度下析出的结晶、塔内气液逆流带入的气泡，都会散射光线或使光程内介质不均匀，超出建模范围即失准，表现出来就是读数漂移或跳变。工程上的对策是把测点取在循环泵出口的稳流段，避开塔底沉积区与气液混相位置。如果工艺上根本避不开 —— 例如物料本身是浆态、含固量高或持续携气 —— 那就不该选光谱法：含气泡、高固含浆体应选 PS7000 超声声阻抗法（探头不伸入流道，Chirp 信号可穿透气泡）；老装置管道不允许开孔的，可选 PS7010 外夹式声衰减法。

Q3 测点只需要一个浓度的话，也要上光谱法吗？

A 不必，选型时先明确这个测点到底要几个数。PS7100 的价值在于同一测点分辨多个组分；如果只需要一个浓度、介质又清洁均匀，PS7020 声速法更简单、成本也更低；如果需要 ± 0.001 g/cm³ 量级的密度分辨率用于计量或配比控制，PS7400 音叉密度计更合适（派声在液碱储运上有对应案例）。把两个组分的需求硬拆成两台单组分仪表通常并不划算，但反过来，只要一个数却上多组分建模，同样是浪费。

Q4 光学窗口到底接不接触介质？会不会被污染？

A 接触。接液材质是蓝宝石光学窗口。「无试剂、无取样、非破坏性」说的是不消耗试剂、不需要把样品取出来，不等于探头不接触介质。蓝宝石有自清洁设计、抗结垢，但强污染介质仍应把窗口洁净度纳入点检 —— 透光率下降会直接造成读数漂移。真正不接触介质的是 PS7010 外夹式（声衰减法）。

Q5 换一种介质还能用吗？要重新做什么？

A 需要重新建模。PS7100 的浓度值来自 MLR 模型对特征波段吸光度的回归，模型是跟介质绑定的。更换介质、调整配方、或主要杂质构成发生变化后，都要重新采集「光谱 + 化验值」样本重新建模。这一点在选型阶段就要跟工艺确认清楚，避免投运后发现介质经常变化。

Q6 测点该选 PS7100 还是别的型号？

APS7100（光谱）的强项是多组分识别 —— 需要在一个测点同时分辨多种成分时选它。若是二元或近二元体系、且介质有颜色或含气泡，PS7110 折光更简单可靠；含气泡高固含浆体选 PS7000 超声声阻抗；管道不可开孔选 PS7010 外夹式；清洁液体单一浓度选 PS7020 声速；清洁化工液体需 ±0.001 g/cm³ 高分辨率选 PS7400 音叉；大罐大管径低磨蚀选 PS7300 差压；贸易结算级质量流量选 PS7200 科里奥利；含水悬浊液选 PS7600 微波。
