PISONICS· 西安派声
PS7100 系列
光谱法浓度 / 密度计
UV-Vis-NIR 多通道全光谱 + MLR 多组分智能建模
生物柴油 / 酯交换反应 行业应用案例
—— FAME + 残留甲醇 + 游离甘油三组分同步在线监测 ——
反应终点精准判断 · 符合 EN 14214 · 甲醇用量↓10%
【关键测量参数：FAME + 残留甲醇 + 游离甘油 + 未反应油】
生物柴油 / 酯交换反应 · PS7100 多组分光谱在线分析方案
一、工艺背景
生物柴油（Biodiesel，主要成分 FAME / 脂肪酸甲酯）是重要的可再生能源，由植物油、动物脂肪或餐厨废油（地沟油）与甲醇在 NaOH / KOH 催化剂作用下经酯交换反应（Transesterification）生成。典型反应条件为 60~65℃ 常压，甲醇 / 油摩尔比 6:1，反应时间 1~2 小时。反应产物经沉降分离器分为上层 FAME 与下层副产物（甘油 + 残留甲醇）。FAME 经水洗、干燥后即为成品生物柴油，下层甘油送精制工段，残留甲醇回收循环利用。
欧盟 EN 14214 与美国 ASTM D6751 标准对生物柴油的关键指标有严格规定——FAME 含量 ≥ 96.5%、残留甲醇 ≤ 0.20%、游离甘油 ≤ 0.02%、总甘油 ≤ 0.24%——超标即不合格。反应过早终止则 FAME 含量不足、产品报废；反应过度持续则浪费能耗与甲醇，且副反应生成皂化物增加，恶化水洗分离效率。
二、传统分析方案的痛点
• 传统反应终点判断依赖每 0.5~1 小时取样 + 气相色谱（GC）分析 FAME 含量，分析周期 1~2 小时（含样品预处理），数据滞后大；
• 气相色谱仪 + 标准品 + 化验员是显著成本——单次 GC 分析成本 30~50 元，加上设备维护与人工，年度负担可观；
• 反应终点判断模糊，操作员普遍倾向"宁可过反应也不要欠反应"的保守策略，导致甲醇消耗偏高 10%~15%、能耗浪费明显；
• 副产物甘油的纯度与回收率严重依赖反应完成度，反应过早终止则下层甘油中残留甲醇 + 未反应油超标，精制工段负担加重。
三、PS7100 解决方案
PS7100 部署于酯交换反应釜出料管路与沉降分离器上层 FAME 出口管路，通过 UV-Vis-NIR 全光谱采集与 MLR 智能建模，单次测量同步输出 FAME、残留甲醇、游离甘油、未反应油（甘油三酯 + 单 / 双甘油酯）的实时浓度，并直接计算反应完成度。当反应完成度 ≥ 96.5%（EN 14214 限值）时，自动触发反应终止与排料程序。

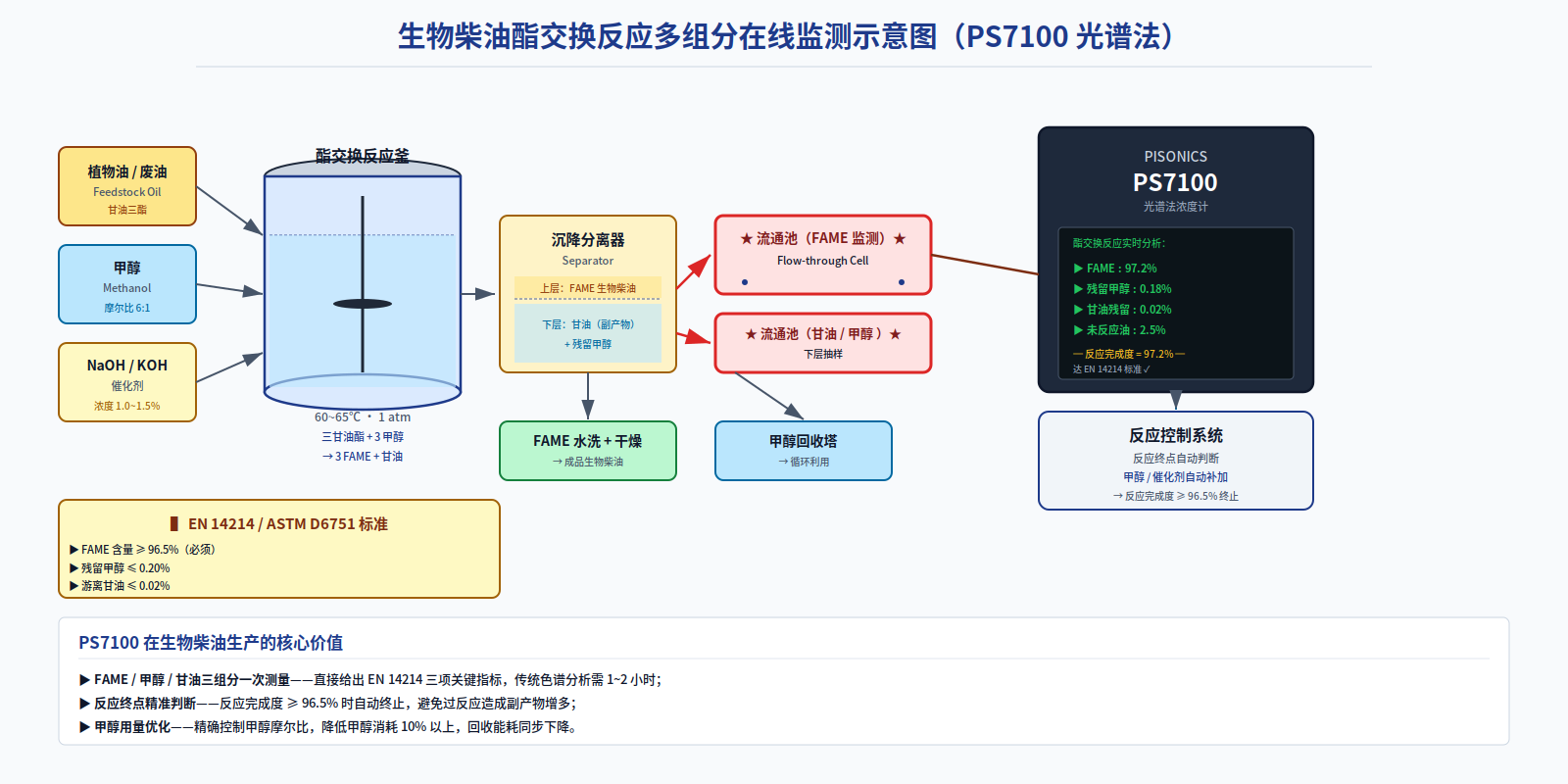

图 1 生物柴油酯交换反应多组分在线监测方案
PS7100 在生物柴油 / 酯交换反应的核心技术价值 ▶ FAME / 甲醇 / 甘油三组分一次测量——直接给出 EN 14214 三项关键指标，传统色谱分析需 1~2 小时； ▶ 反应终点精确判断——反应完成度 ≥ 96.5% 时自动终止反应，避免过反应造成副产物增多与甲醇浪费； ▶ 甲醇用量优化——精确控制甲醇 / 油摩尔比，降低甲醇消耗 10% 以上，回收能耗同步下降； ▶ 蓝宝石光学窗 + 不锈钢 316L 探头——耐受甲醇 + 强碱催化剂的腐蚀，维护周期 ≥ 180 天； ▶ 替代昂贵的气相色谱分析——节省单次分析成本 30~50 元 × 全年百万次分析量； ▶ 沉降分离器下层抽样可选——同步监测下层甘油 / 残留甲醇 / 未反应油，指导精制工段优化。 |
四、客户价值
对比维度 | 原 GC 离线分析方案 | PS7100 光谱法方案 |
响应时间 | 1~2 小时滞后 | ≤ 1 分钟实时 |
多组分能力 | 需分多次分析 | FAME / 甲醇 / 甘油一次 |
反应终点判断 | 依赖经验 · 过反应 | 完成度自动判断 |
甲醇消耗 | 偏高 10%~15% | 降低 10% 以上 |
GC 分析成本 | 30~50 元/次 | 零运行成本 |
副产物纯度 | 波动大 | 反应稳定 → 副产纯度↑ |
EN 14214 合规 | 事后检测 | 实时合规判断 |
在国内某大型生物柴油生产企业（年产能 30 万吨）的酯交换反应工段，PS7100 取代原"小时级 GC 离线分析"方案，部署于反应釜出料管路与分离器 FAME 出口。投运一年统计：反应完成度判断精度从 ± 1.5% 收窄至 ± 0.3% 以内，FAME 平均含量稳定在 97.2%（远超 EN 14214 限值 96.5%），甲醇消耗下降 11.3%，年节约甲醇与回收能耗约 800 万元；同时省去 GC 分析的试剂、标准品与化验人工成本约 60 万元/年。该方案已扩展应用至生物航煤、可再生柴油（HVO）、酯类润滑油等多个生物质能源细分场景。
结语
西安派声（PISONICS）基于 PS70 系列四种超声 / 光学测量原理（声阻抗 / 声衰减 / 声速法 / 光谱法），构建了从含固两相浆体（PS7000）→ 清洁均匀液体（PS7020）→ 多组分复杂介质（PS7100）的全工况、全精度过程分析仪表组合。其中 PS7100 光谱法浓度 / 密度计，以 UV-Vis-NIR 全波段 LED 阵列 + 多通道检测器 + MLR 智能建模算法，独家提供"单台仪表同时定量多个化学组分浓度"的能力——这是声阻抗法与声速法都无法实现的。
针对生物柴油 / 酯交换反应行业的工艺特点，PS7100 系列光谱法浓度 / 密度计提供从光学探头选型（接液材质、光程长度、防爆等级）、流通池设计（卡箍 / 法兰 / PFA 内衬）、MLR 建模标定到 DCS / MES / LIMS 系统集成的全周期技术支持。如需深入探讨贵司项目的具体工况、定制 MLR 标定模型或获取现场调试服务，欢迎随时联系西安派声技术工程师团队。
