派声 PS7000 在氧化铝赤泥脱碱一洗底流管投用：近 80 ℃ 料浆在线测密度
一洗底流放得浓还是稀，直接关系到洗涤效率。继赤泥压滤进料管之后，西南另一家氧化铝厂把派声 PS7000 装在赤泥脱碱一洗的底流管道上：料浆近 80 ℃、管道带保温，探头装在水平管侧面、端面与管壁齐平，在线测底流密度，不用放射源。
10 月上旬，派声 PS7000 超声波浆液密度计在西南另一家氧化铝厂投入使用。这是继赤泥压滤进料管之后，PS7000 在氧化铝行业的又一个赤泥测点：测点在赤泥脱碱工序一洗槽的底流管道上，料浆温度近 80 ℃，管道外包着保温层，PS7000 装在这段水平管的侧面，在线测量一洗底流的密度。投用以来连续运行，读数每 5 分钟上传一次派声云平台。

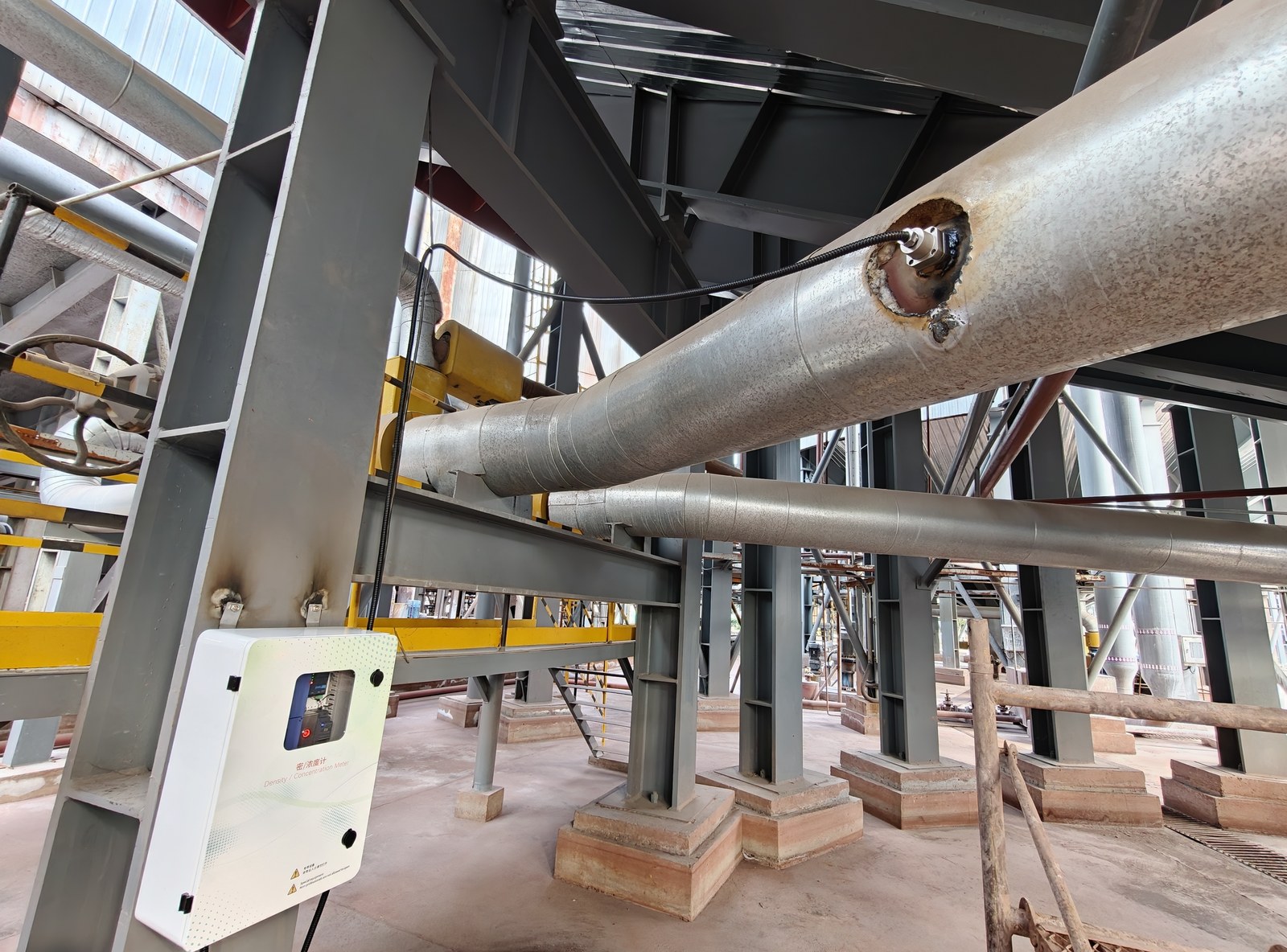

一洗底流管道在钢架下水平穿过（仰拍，管道看上去是斜的），探头装在管道侧面，探头处的保温层开了窗口；主机箱分体挂在旁边的钢柱上，探头电缆穿金属软管引过来。
测点在流程里的位置

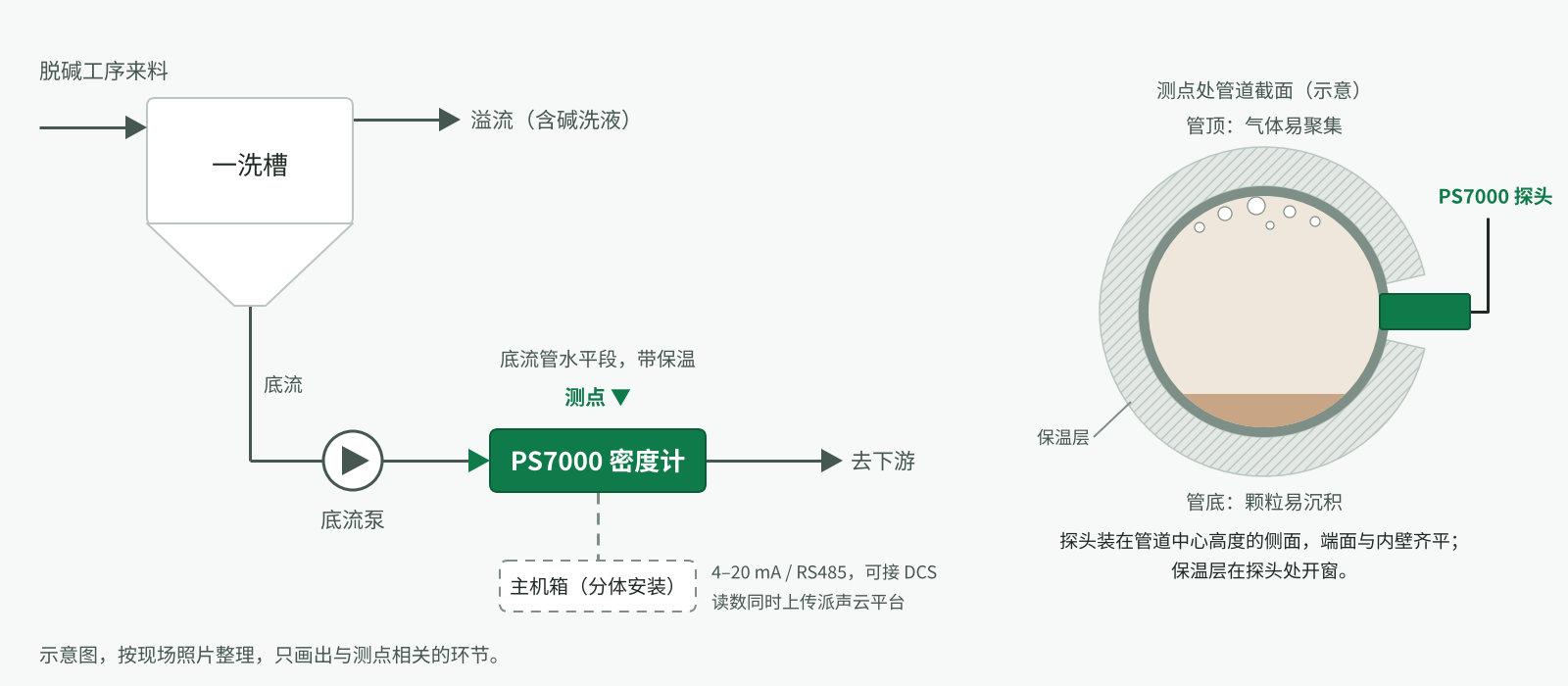

一洗底流与测点位置（按现场照片整理，示意）；右边是测点处的管道截面。
赤泥脱碱，是把赤泥里残留的碱进一步脱除、回收，降低外排赤泥的含碱量。脱碱工序里，赤泥浆要多级洗涤，一洗是第一级：料浆在一洗槽里沉降，上部溢流出含碱的洗液，槽底的浓浆——一洗底流——由底流泵抽出，送往下游。PS7000 装在底流泵后的一段水平管上，测的是刚出一洗槽的底流。
为什么要在这里测
一洗底流放得浓还是稀，直接关系到洗涤效果。底流放稀了，跟着赤泥带往下游的洗液就多，碱也跟着往后走，后面要多用水才洗得下来；放浓了，底流泵和管道的负担加重，容易沉积、堵管。沉降槽、洗涤槽一般都按底流密度来调底流的放料量。过去这个点的密度靠定时取样化验，两次取样之间的变化看不到；有了在线读数，底流放浓了还是放稀了，随时能看到。
这个测点难在哪
- 料浆近 80 ℃，管道带保温。 探头实测的料浆温度在 75～81 ℃。探头要穿过保温层装到管壁上，保温层得开窗。温度本身也会改变浆体的声阻抗，所以介质标定要在现场、按运行工况做。
- 载液是含碱的洗液。 赤泥浆的液相不是清水，而是含碱的洗液，洗涤调整时浓度还会变。声阻抗法测的是整个浆体的声阻抗，液相浓度一变，同样的固含对应的读数也会变。
- 赤泥沉降快，水平管容易分层。 流速一低，水平管里就会上稀下浓，管顶还可能聚气。探头装在管道截面的哪个位置，决定了它“看到”的是不是有代表性的那一层浆。
- 放射源的负担。 底流这类浆体测点不少用 γ 射线密度计，随之而来的是许可、年检、人员资质和退役处置。
PS7000 在这个测点怎么装、怎么测
- 装在水平管侧面。 在原管道上开 Ø60 孔、焊接底座，探头压紧在底座上，端面与管道内壁齐平，浸在介质里但不伸入流道。水平管上，探头装在管道中心高度的侧面，避开管底沉积和管顶积气——这也是 PS7000 规格书对水平管安装的要求。
- 保温层开窗，主机分体。 探头处的保温层开了窗口；主机箱按标准做法分体安装，挂在旁边的钢柱上，探头电缆穿金属软管引过来。
- 线性调频（Chirp）声阻抗法，单探头自发自收反射式，不含放射源，不需要办理放射源许可，也没有年检和退役处置。
- 探头内置测温。 探头带 PT1000 测温，料浆温度和密度同时输出。
- 含气指数与气泡标志位。 仪表在给出密度的同时输出含气指数（0～100）与气泡标志位，读数波动时可以先分清是工艺变化还是气泡干扰。
- 端面自清洁。 探头端面带在线自清洁功能，运行中完成，不用停车、也不用拆表。具体实现是派声自有技术，这里不展开。
- 输出。 两路 4–20 mA（符合 NAMUR NE43）与 RS485 Modbus-RTU，可接入 DCS；这台表的读数同时上传派声云平台，远程也能看曲线。

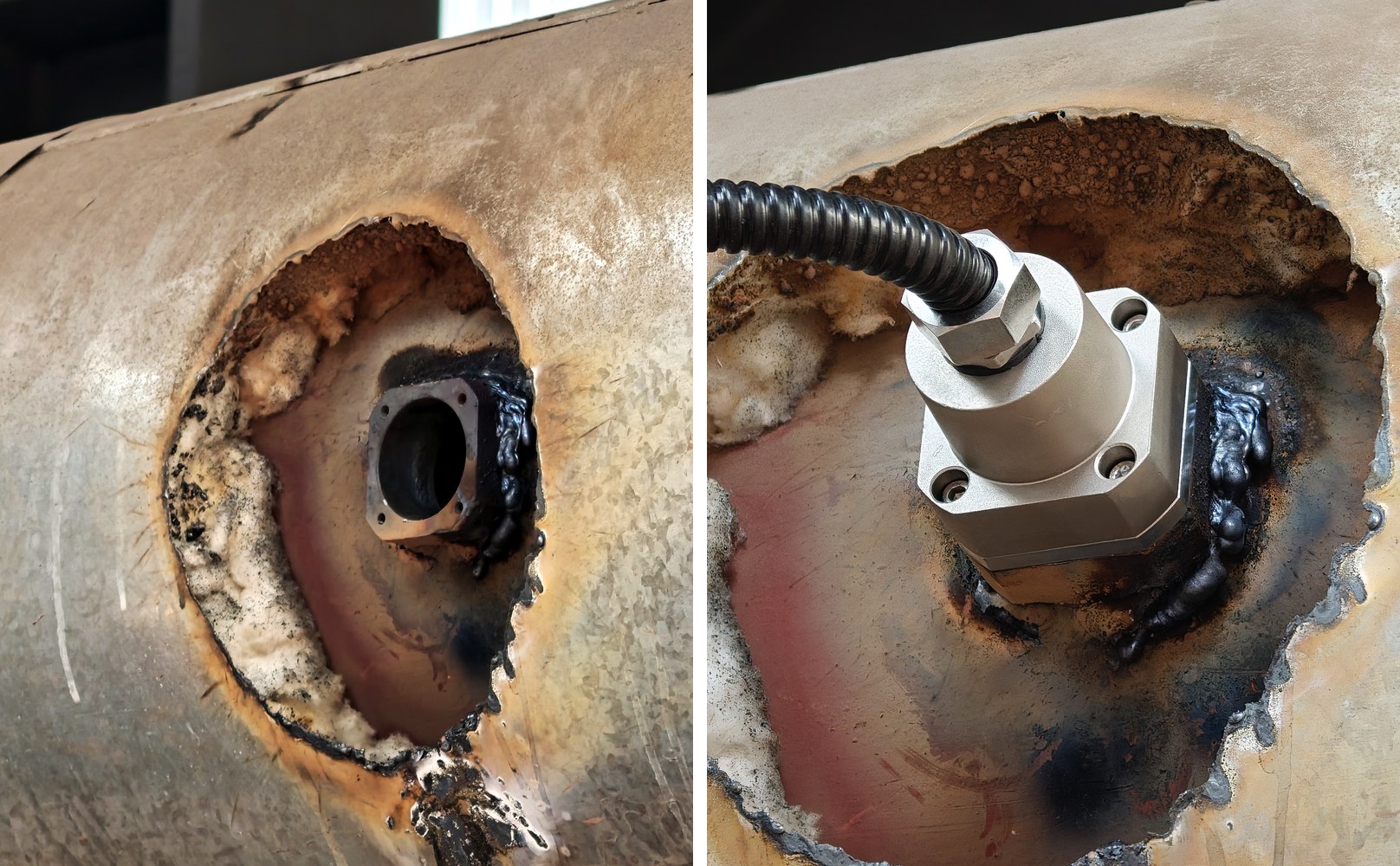

左：保温层开窗后，在管壁上焊好的底座；右：装好后的探头，压紧在底座上，电缆穿金属软管引出。
标定与维护：底流测点上的三条经验
- 取样口紧挨测点，比对方法先统一。 用于标定和比对的取样口应紧挨探头，取同一股料；取样和测密度的方法先统一，在工况平稳时比对。取样口离得远，输送滞后和管内分层都会被算成仪表误差（参见《一天偏低一天偏高：双向偏差说明密度计是准的》）。
- 停泵时段的读数要剔除。 底流泵一停，管里的料就地沉降，读数会慢慢爬升、而且异常平稳，这段数不代表工艺。读数接进 DCS 时，可以用底流泵的运行信号给读数做使能。
- 诊断量纳入点检。 赤泥浆磨蚀，氧化铝工况又有结疤倾向，而端面被垢层覆盖时仪表不会报故障。把回波能量、信号质量这类诊断量列进日常点检，趋势异常或标定异常时，结合停车检修查看端面。
关于派声
西安派声信息科技有限公司专注工业在线密度与浓度测量，产品线覆盖超声声阻抗、超声声速、外夹式声衰减、光谱、折光、音叉、差压、科里奥利与微波等多种测量原理，可按工况为客户匹配合适的方案。
