派声 PS7000 在氧化铝赤泥压滤进料管投用：非核在线测量，现场运行稳定
赤泥浆磨蚀、碱性、有结疤倾向，压滤进料浓度还要靠滤液回掺来调——西南某氧化铝厂把派声 PS7000 装在缓冲罐到分流器之间的赤泥浆管道上，在线测压滤进料密度：探头不伸入流道，也不用放射源。
近日，派声 PS7000 超声波浆液密度计在西南某氧化铝厂投入使用。测点在赤泥缓冲罐到压滤分流器之间的管道上，在线测量进压滤机的赤泥浆密度。现场反馈，投用以来运行稳定。

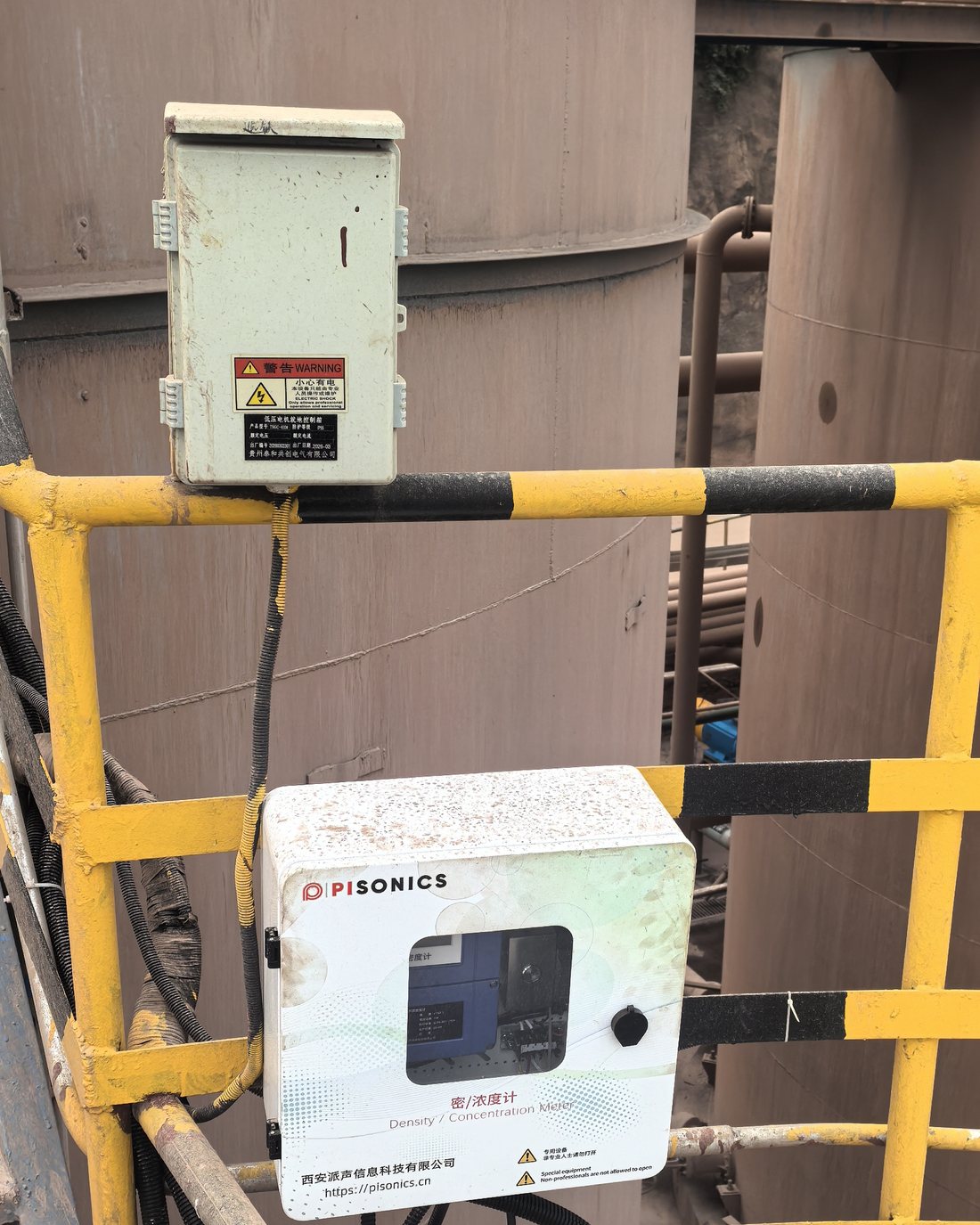

主机装在测点旁的栏杆上，探头信号电缆沿管架引来。红棕色的赤泥粉尘是这个工段的日常。
测点在流程里的位置

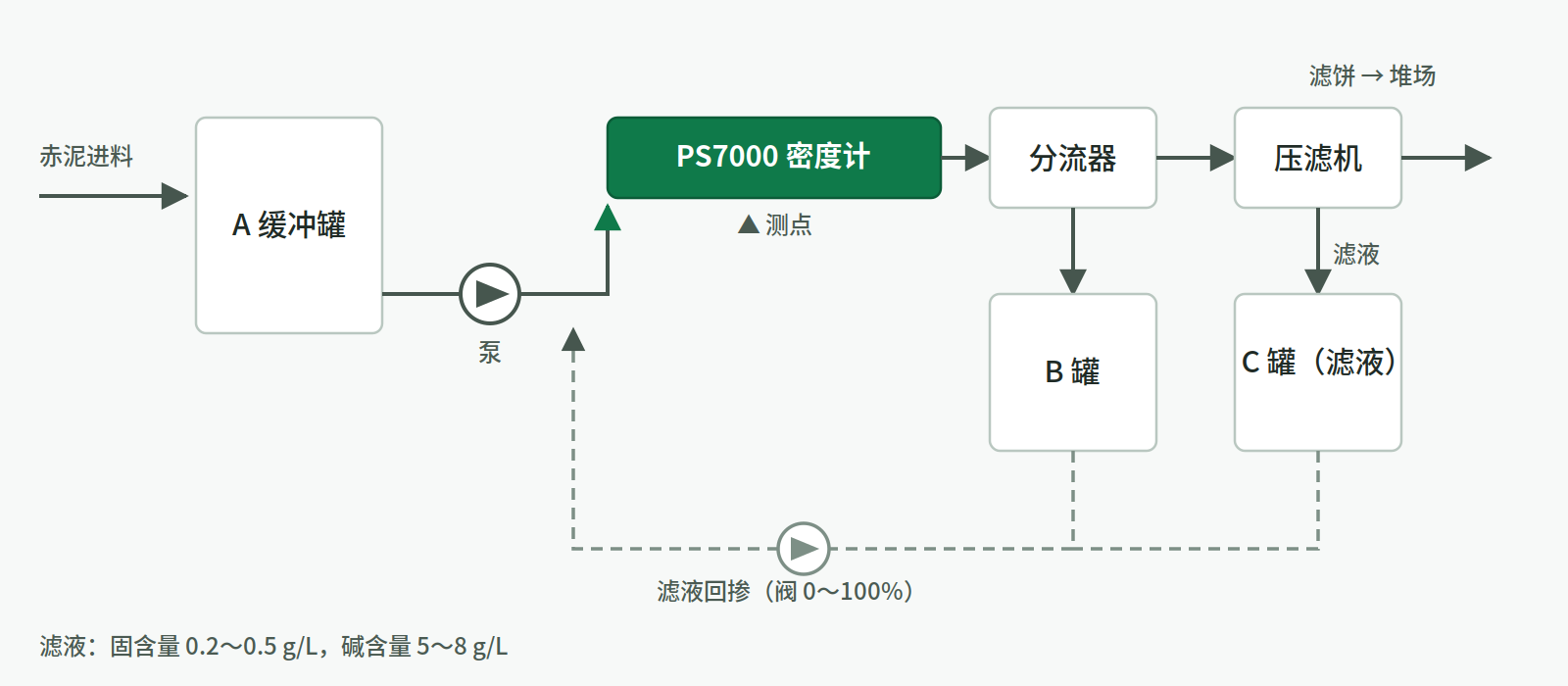

赤泥压滤系统流程与测点位置（按现场提供的工艺草图整理）。
赤泥从沉降／洗涤工序进入 A 缓冲罐，用泵送到分流器，再进压滤机；滤饼送堆场，滤液进 C 罐，再回掺到泵前，用来调节进料浓度——现场按回掺阀开度 0～100% 调。PS7000 就装在泵后、分流器前的这段管道上，测的是进压滤机那一股赤泥浆。
现场给出的滤液数据：固含量 0.2～0.5 g/L，碱含量 5～8 g/L。
为什么要在这里测
压滤进料浓度直接关系到压滤周期、滤饼含水和处理量。而这个厂调浓度的手段就是回掺滤液，回掺阀从全关到全开，进料密度的变化量级在 0.05 g/cm³ 左右——靠定时取样很难跟上这样一个连续调节的回路。有了在线读数，回掺量可以按密度调，不必等取样结果。
这个测点难在哪
- 磨蚀加结疤倾向。 赤泥浆颗粒磨蚀，拜耳法工况又容易结疤，伸进流道的结构和带活动部件的仪表在这里都不轻松。
- 载液不是水。 载液是拜耳母液（现场滤液碱含量 5～8 g/L），同样的密度变化，声阻抗的响应和清水体系不一样，清水点未必落在浆体的标定线上。
- 要分辨的量本来就小。 回掺全关到全开也只有 0.05 g/cm³ 量级，仪表和取样两边的口径都得稳。
- 放射源的负担。 这类浆体测点不少用的是 γ 射线密度计，随之而来的是许可、年检、人员资质和退役处置。
PS7000 在这个测点怎么装、怎么测
- 装在原管道上。 无衬里的金属管道用焊接底座式（管道上开 Ø60 孔焊底座），有衬里的管道用定制测量管段；探头端面与管道内壁齐平，浸在介质里但不伸入流道。主机分体装在旁边栏杆上。
- 线性调频（Chirp）声阻抗法，单探头自发自收反射式，不含放射源，不需要办理放射源许可，也没有年检和退役处置。
- 含气指数与气泡标志位。 仪表在给出密度的同时输出含气指数（0～100）与气泡标志位，读数波动时可以先分清是工艺变化还是气泡干扰。
- 端面自清洁。 探头端面带在线自清洁功能，本测点已启用——运行中完成，不用停车、也不用拆表。具体实现是派声自有技术，这里不展开。
- 输出。 两路 4–20 mA（符合 NAMUR NE43）与 RS485 Modbus-RTU，可接入 DCS。

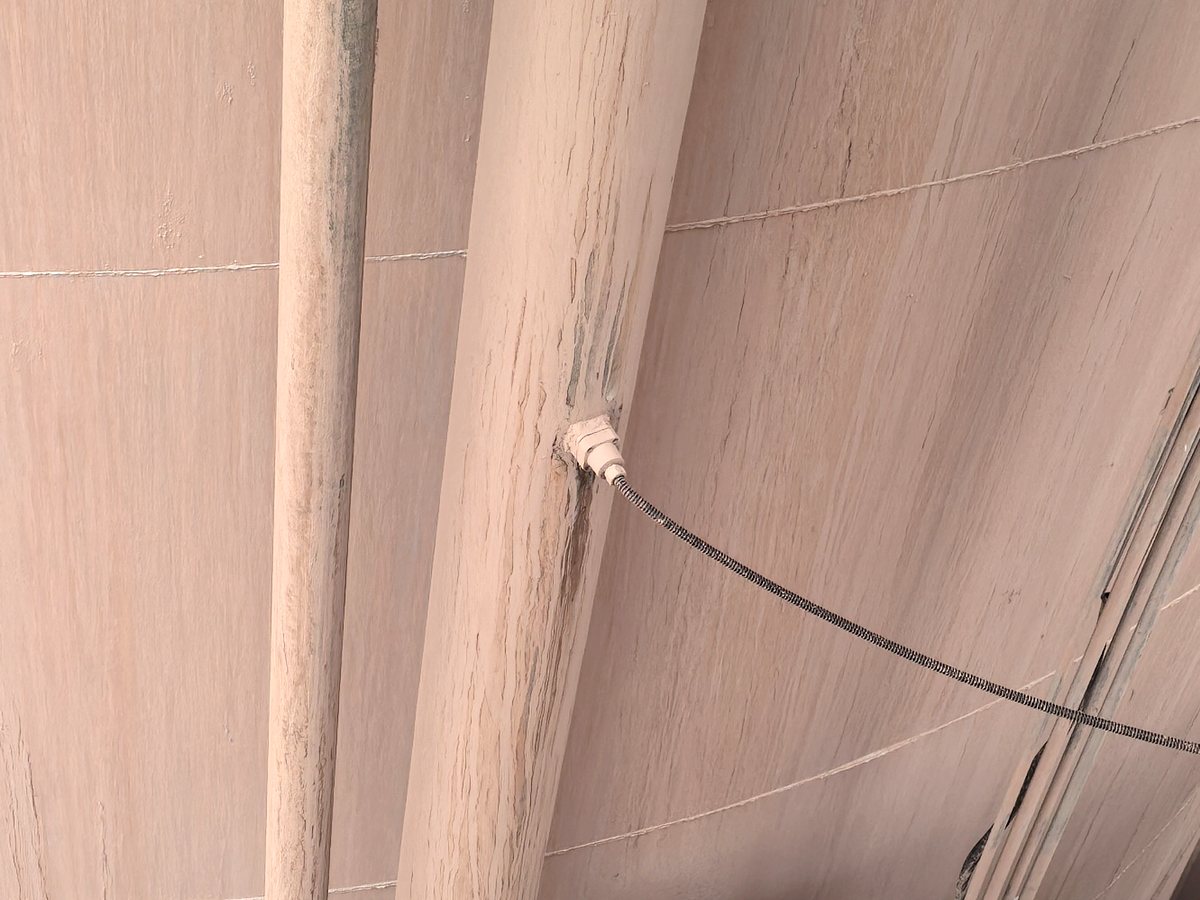

探头装在赤泥浆管道上，端面与管内壁齐平，外面只留出线口和金属软管。
标定与维护：赤泥浆上的三条经验
- 清水不作标定点。 载液是母液时，清水只用来做功能检查。标定要用现场浆体，按取样称重取 ≥3 个密度确实不同的点，回归的 r² ≥ 0.8。用清水零点去反推斜率，拿到浆体上往往是偏的。
- 取样口径先统一。 同一容器、先用清水标定容积并扣皮、取样口尽量靠近测点、工况稳定时比对。密度差只有百分之几时，取样方法不统一造成的偏差会盖过仪表本身的误差（参见《一天偏低一天偏高：双向偏差说明密度计是准的》）。
- 端面纳入点检。 拜耳法工况有结疤倾向，而端面被垢层覆盖时仪表不会报故障。把探头端面列进日常点检，标定异常时先查端面；自清洁也按现场实际结疤情况整定。
关于派声
西安派声信息科技有限公司专注工业在线密度与浓度测量，产品线覆盖超声声阻抗、超声声速、外夹式声衰减、光谱、折光、音叉、差压、科里奥利与微波等多种测量原理，可按工况为客户匹配合适的方案。
