PS7300 系列
差压密度计
双法兰差压 · 一体化变送 · 三种安装方式可选
石油储运 / 大型油库罐区 行业应用案例
—— 原油 / 成品油储罐密度 + 油水界面在线监测 ——
替代核子密度计 · 大液柱实验室级精度 · API 度自动核算 · 罐底油水自动排水
【关键测量参数：原油 / 成品油密度 + 油水界面位置】
【安装方式：C 侧装式 · 双法兰】
石油储运 / 大型油库罐区 · PS7300 差压密度计应用方案
一、工艺背景
大型油库罐区是石油储运体系的核心节点：单座油库通常拥有数十至上百座 5000~10000 m³ 立式储罐，承担原油、汽油、柴油、航煤等成品油的中转、混调、计量与发运任务。储罐内的液柱高度典型 10~18 米，液柱底部因长期沉积、收发油带水、罐顶呼吸冷凝等原因，会形成密度显著高于油层（ρ ≈ 1.00~1.02 g/cm³）的底部水层。
油罐计量与质量管控的两大核心参数——介质密度（直接换算 API 度，决定进出库吨数贸易计费）与油水界面位置（决定罐底排水时机与防止泵吸水事故）——长期以来都是手工人工取样 + 实验室离线分析的"老大难"问题。E+H Deltabar FMD77 + Cerabar 远传膜片密封、Emerson Rosemount 3051SAL + 1199 远传膜片密封等国际同类方案，已在欧美大型油库罐区作为差压法密度测量的标杆技术应用数十年。
二、传统密度测量方案的痛点
• 人工取样 + 实验室密度计离线分析周期 1~2 小时，单罐单批次取样工作量大、安全风险高（罐顶高空作业、油气挥发健康风险）；
• 传统核子密度计虽能在线，但辐射源管控、年检培训、退役处置等环节负担沉重，新建油库项目普遍已不再批准放射源使用；
• 油水界面无可靠在线监测——靠人工每班手动开排水阀"先排水后排油"判断，常造成水层未排尽（输油泵吸水）或排水过度（油品损失）；
• 罐区点多面广、防爆要求严格——单座大型油库仪表点位数百个，仪表选型、安装、布线工作量巨大。
三、PS7300 解决方案
PS7300 C 侧装式（双法兰）部署于储罐侧壁高位 P_H 与低位 P_L 两个法兰开孔（DN80 标准开孔），通过充硅油的毛细管将两侧静压传递至一体化差压变送器，按 ρ = ΔP / (g · H) 直接解算密度（H 出厂常数，典型 0.5~3 m）。SCADA 系统综合密度信号自动换算 API 度、识别油水界面位置变化，实现储罐计量与排水的全自动管控。

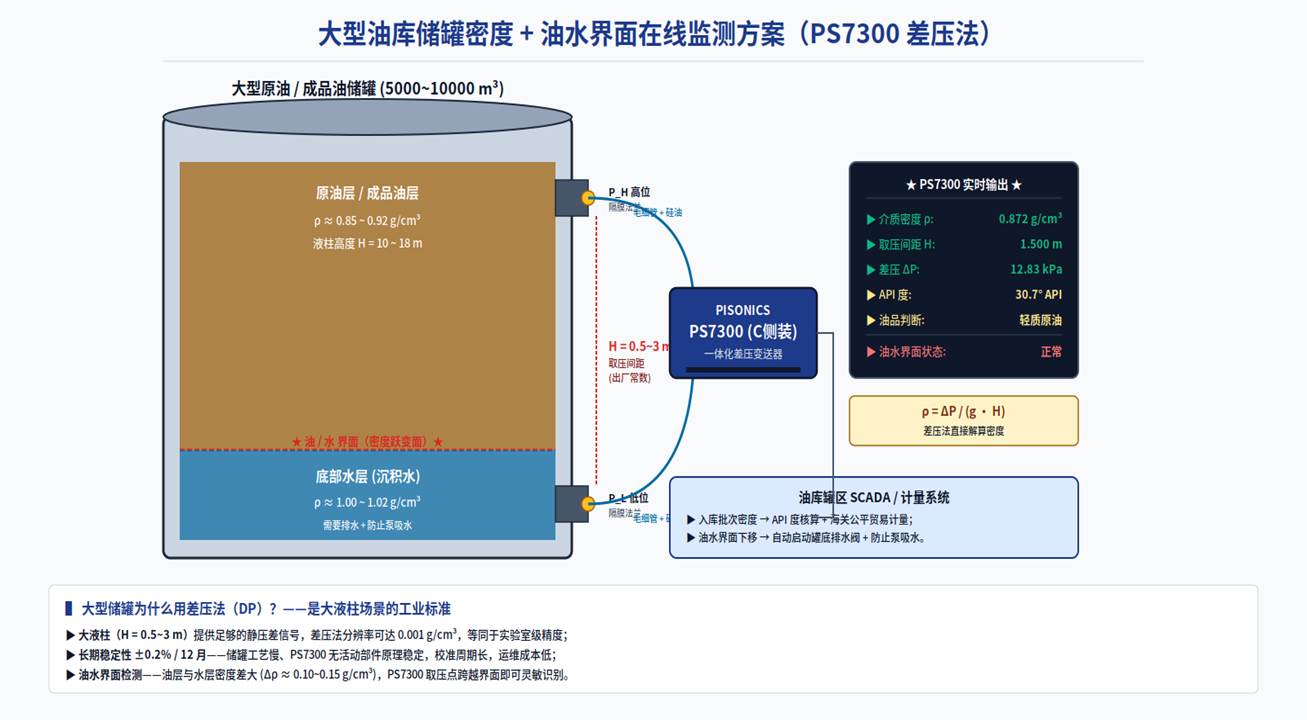

图 1 大型油库储罐密度 + 油水界面在线监测方案
PS7300 在石油储运 / 大型油库罐区的核心技术价值 ▶ 分辨率 0.001 g/cm³ · 长期稳定性 ±0.2% / 12 月——大型储罐工艺慢、PS7300 无活动部件原理稳定，校准周期长，年度运维成本远低于核子方案； ▶ C 侧装式现场拆装最方便——不占罐内空间，可在不动罐顶结构的前提下完成开孔安装，特别适合存量罐改造； ▶ 316L 隔膜（默认）耐受原油、汽油、柴油、航煤等成品油全品类，使用寿命 ≥ 10 年； ▶ 本安型 Ex ia ⅡC T6 / 隔爆型 Ex d ⅡB T4 可选——满足油库罐区 1 区 / 2 区严格防爆作业要求； ▶ 4-20mA + HART + Modbus RS-485 三协议输出——无缝对接油库罐区 SCADA / TAS 罐区自动化系统； ▶ 替代核子密度计——免除辐射源管控负担，新建与改造油库项目环保审批一路绿灯。 |
四、客户价值
对比维度 | 原核子 / 手工方案 | PS7300 差压法方案 |
辐射安全 | γ 射线需许可证管控 | 完全非核源 · 本质安全 |
响应时间 | 1~2 小时取样滞后 | 秒级实时（0.25s） |
密度精度 | 人工密度计 ±0.0005 | 0.001 g/cm³ 实验室级 |
长期稳定性 | 核子源衰减需定期标定 | ±0.2% / 12 月 · 少校准 |
油水界面 | 人工判断 · 不可靠 | 密度跃变实时识别 |
防爆能力 | 取样手段不防爆 | 本安 / 隔爆双选 |
运维成本 | 辐射年检 + 防护培训 | 极低（无活动部件） |
在国内某大型石油储运公司华东油库基地（罐区总容量 80 万 m³，年吞吐量 500 万吨）的成品油大罐改造项目中，36 台 PS7300 C 侧装式替代原核子密度计与人工取样方案，部署于汽油、柴油、航煤主储罐侧壁。投运一年统计：单罐入库批次密度核算从原 90 分钟缩短至 5 分钟内完成，年化海关贸易差额回收约 1200 万元；罐底油水界面失控事件归零，泵吸水导致的下游精炼厂质量索赔事件大幅减少；同时彻底免除了 36 个核子源的年检、防护培训与退役处置负担。同类方案对标 Emerson Rosemount 3051SAL+1199、E+H Deltabar FMD77 等国际产品，为国内大型油库提供本土化非核源密度测量替代方案。
