PISONICS·  西安派声

PS7300 系列

差压密度计

双法兰差压 · 一体化变送 · 三种安装方式可选

油气田 / 三相分离器 行业应用案例

—— 油 / 水 / 气界面在线监测 · 含水率智能估算 ——

海上平台 / 陆地油田 · 本安型 Ex ia ⅡC T6 · 油水界面失控预警

【关键测量参数：油 / 水界面位置 + 油相含水率】

【安装方式：C 侧装式 · 本安型】

油气田 / 三相分离器 · PS7300 差压密度计应用方案

一、工艺背景

三相分离器（Three-Phase Separator）是油气田井场、原油集输站、海上钻井平台、含油污水处理站的核心工艺设备。井口采出液（原油 + 采出水 + 伴生气三相混合）进入卧式或立式分离器后，依靠密度差自然分层：底部水层（ρ ≈ 1.00~1.05 g/cm³）、中部油层（ρ ≈ 0.85~0.92 g/cm³）、顶部气相，分别通过三个出口送往下游——气相至火炬或回收系统，油相经输油泵进入储罐，水相进入含油污水处理系统后回注地层。

油水界面位置的精确监测是三相分离器运行的核心控制变量，关系到产油效率、采出水质量与下游设备安全：油水界面下降 → 水进入油相输出（"水进油"），下游精炼厂检测含水率超标后罚款且拒收；油水界面上升 → 油进入水相（"油进水"），含油污水超标污染采出水回注井，环保事件与地层堵塞双重风险。

二、传统密度测量方案的痛点

• 传统油水界面检测方案（浮筒 / 电容 / 雷达）易受原油结蜡、油水乳化、气泡夹带、固体砂砾等多重干扰，故障率高、维护频繁；

• 海上平台空间狭小、人员有限、防爆要求严格——传统接触式仪表的频繁维护与备件更换工作量难以承担；

• 陆地油田井场分散、电源不稳、通讯条件差——常规仪表难以保证长期稳定输出；

• 油水界面失控造成的连锁损失巨大——单次"水进油"事件可能引发下游精炼厂数万吨原油批次返工，单次"油进水"事件可能污染采出水回注井并触发环保监管。

三、PS7300 解决方案

PS7300 C 侧装式（本安型 Ex ia ⅡC T6）部署于三相分离器侧壁，P_H 取压点设于油层中部、P_L 取压点设于水层中部，跨越油水界面取压。当界面位置变化时，PS7300 输出的等效密度同步变化——界面下降则等效密度升高（更多水进入测量段），界面上升则等效密度降低。智能诊断算法实时反算油层 / 水层在测量段的占比，给出界面位置与油相含水率估算值，输出 4-20mA 控制油水排放阀。

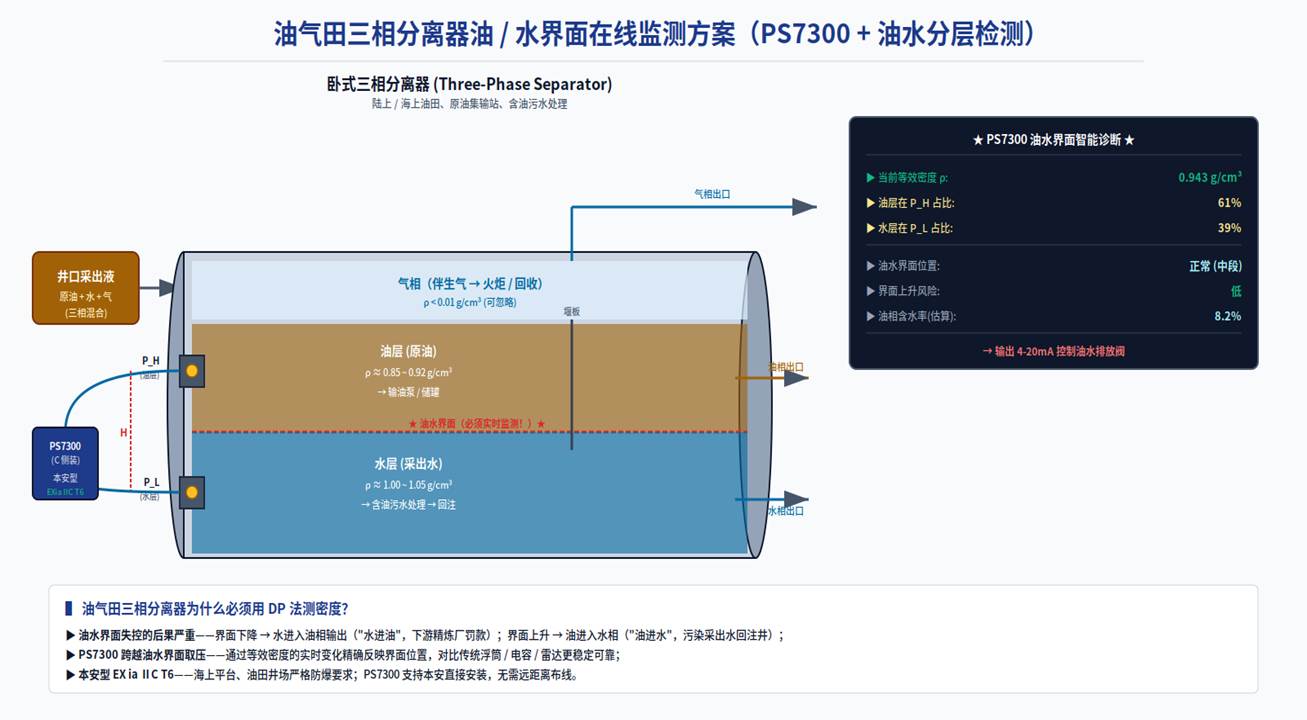

图 1  油气田三相分离器油 / 水界面在线监测方案

四、客户价值

在国内某海上石油生产平台的三相分离器改造项目中，4 台 PS7300 C 侧装式（本安型 + 哈氏合金隔膜）替代原浮筒式油水界面计，部署于 4 台 25 m³ 卧式三相分离器。投运一年统计：油水界面失控事件归零（原平均月发生 1~2 次），平台年化原油产量提升约 2.3%（约 1.8 万吨），下游精炼厂"水进油"质量索赔事件归零；同时仪表年度维护工时从原 280 小时降至 20 小时以内，海上平台高昂的人员维护成本显著下降。同类方案对标 E+H Deltabar FMD77、Emerson Rosemount 3051SAL+1199 远传膜片密封等国际产品，并扩展应用至陆地油田井场、原油集输站、含油污水处理站等多个油气田细分场景。

结语

西安派声（PISONICS）基于 PS7 系列五种密度 / 浓度测量原理（PS7000 声阻抗 / PS7020 声速法 / PS7100 光谱法 / PS7300 差压法 / PS7400 音叉法），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从流程在线到大型储罐计量的完整工业过程测量仪表矩阵。其中 PS7300 差压密度计——基于经典 ΔP = ρ · g · H 物理原理，对标 E+H Deltabar PMD75 / FMD77、Emerson Rosemount 3051SAL + 1199 远传膜片密封、VEGA VEGADIF 65 / 85 等国际主流品牌——是大型储罐、大液柱液体、慢工艺密度监测的"长期稳定、低维护"工业标准方案。

针对油气田 / 三相分离器行业的工艺特点，PS7300 系列差压密度计提供从安装方式（A 直管 / B 弯接 / C 侧装）、接液材质（316L / 哈氏合金 / 蒙乃尔 / 钽 / 钛 / PFA 涂层）、过程接口（HG/T20592 / JIS / ASME / 卫生卡箍）、防爆等级（本安 ExiaIICT6 / 隔爆 ExdIIBT4）到通讯协议（4-20mA / HART / Modbus RS-485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
