PISONICS· 西安派声
PS7300 系列
差压密度计
双法兰差压 · 一体化变送 · 三种安装方式可选
化工 / 大型聚合反应釜 行业应用案例
—— 聚合反应密度实时跟踪 · 反应终点自动判断 ——
B 弯接式避开搅拌器 · 0.001 g/cm³ 分辨率 · 反应终点精准判断 · 避免过反应
【关键测量参数：反应液密度（聚合度指示）】
【安装方式：B 弯接插入式 · 罐顶单孔】
化工 / 大型聚合反应釜 · PS7300 差压密度计应用方案
一、工艺背景
聚合反应是化工行业基础操作之一，从单体（如 VCM 氯乙烯、苯乙烯、丙烯酸甲酯、乙二醇 + 对苯二甲酸）出发，在引发剂催化下经过诱导期、加速期、终止期三阶段聚合形成高分子（PVC、PS、PMMA、PET、SBR 等）。聚合度（分子量）是产品质量的核心指标——密度则是聚合度最直接的物理指示：从单体（典型 ρ ≈ 0.85~0.95 g/cm³）到完全聚合产物（典型 ρ ≈ 1.00~1.40 g/cm³），密度变化幅度 0.10~0.30 g/cm³，PS7300 0.001 g/cm³ 分辨率可精确捕捉每一阶段的进度。
反应终点判断的精确性直接决定产品质量与经济效益：过反应（反应过度持续）会导致副产物增多、分子量分布变宽、批次返工；欠反应（提早终止）则使聚合度不足、产品性能不达标。传统方法依赖每 1~2 小时人工取样 + 实验室分析（GPC 凝胶渗透色谱、毛细管粘度计），数据严重滞后，反应控制只能凭操作经验估算。
二、传统密度测量方案的痛点
• 聚合反应釜内通常配置高速搅拌器 + 加热盘管，传统侧装式差压计需在罐侧开两个孔，对反应釜压力等级与设备完整性形成风险；
• 人工取样涉及高温（60~120℃）有毒有害单体（VCM 致癌、苯乙烯神经毒性）的直接接触，操作工健康风险显著；
• 实验室离线分析 1~2 小时滞后，反应终点判断完全依赖操作员经验，产品质量与批次一致性长期波动；
• 传统接触式密度仪器在反应釜搅拌剪切环境下震动剧烈，零点漂移频繁，需要每月停机校准。
三、PS7300 解决方案
PS7300 B 弯接插入式（罐顶单孔安装 + 90° 弯管设计）巧妙避开反应釜内的搅拌器与加热盘管的物理占位。仅需罐顶单孔（DN80）即可完成安装，对反应釜压力等级影响最小；90° 弯管将低位取压点延伸至釜内特定深度，实现垂直 H 与横向探入的灵活组合。

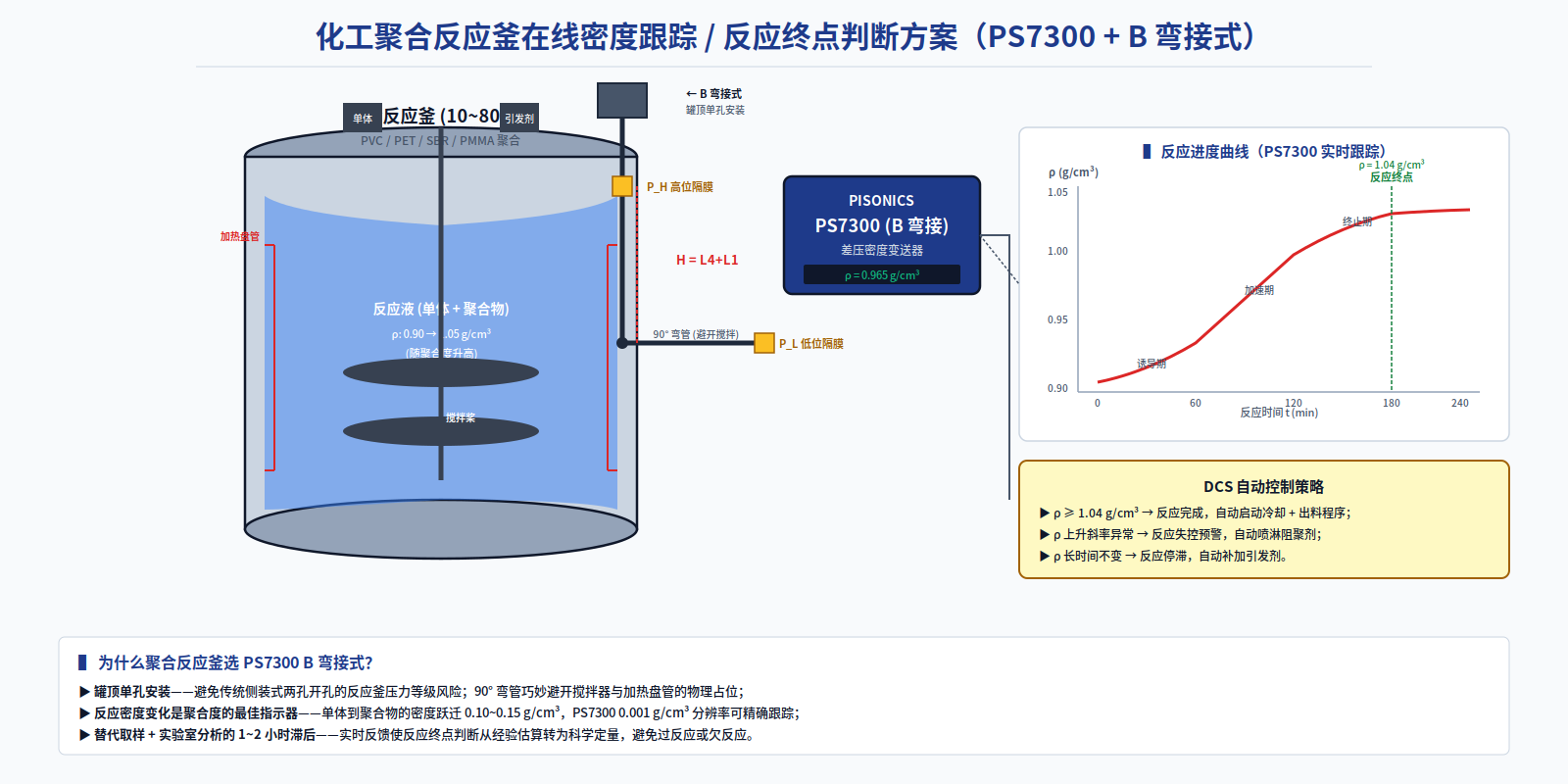

图 1 化工聚合反应釜在线密度跟踪 / 反应终点判断方案
PS7300 在化工 / 大型聚合反应釜的核心技术价值 ▶ B 弯接式罐顶单孔安装——避免传统侧装式两孔开孔的反应釜压力等级风险与设备完整性影响； ▶ 90° 弯管巧妙避开搅拌器与加热盘管——同一反应釜可同时安装 PS7300 与原有内构件，零干涉； ▶ 0.001 g/cm³ 分辨率 + 0.25s 响应——精确跟踪聚合反应的诱导期 / 加速期 / 终止期三阶段密度变化； ▶ 反应终点自动判断——DCS 设定密度阈值（如 ρ ≥ 1.04 g/cm³）即触发反应终止 + 出料程序，避免过反应； ▶ 反应失控预警——密度上升斜率异常时 DCS 自动喷淋阻聚剂，规避飞温飞压事故； ▶ 哈氏合金 C-276 / 钽 / 钛多种隔膜可选——耐受 VCM、苯乙烯、丙烯酸单体等强腐蚀工艺介质，使用寿命 ≥ 5 年。 |
四、客户价值
对比维度 | 原人工取样方案 | PS7300 在线方案 |
响应时间 | 1~2 小时滞后 | 秒级实时（0.25s） |
取样安全 | 接触有毒单体 | 完全零接触 |
反应终点判断 | 经验估算 · 主观 | 密度阈值科学定量 |
反应失控预警 | 依赖操作员监控 | 密度斜率自动报警 |
批次一致性 | 波动大 | 高度稳定 |
设备完整性 | 侧装双孔风险 | B 弯接单孔零风险 |
对标产品 | E+H Deltabar PMD75 | PS7300 本土化替代 |
在国内某大型石化集团的 PVC（聚氯乙烯）聚合釜改造项目中，PS7300 B 弯接式（哈氏合金 C-276 隔膜）部署于 60 m³ 悬浮聚合釜罐顶。投运 6 个月统计：批次反应时间从平均 5.5 小时缩短至 4.8 小时（缩短 12.7%），产品分子量分布 PDI 从平均 2.4 收窄至 2.1，批次一次合格率从 92% 提升至 98%。同类方案已成功应用于 PET（聚酯）缩聚反应釜、SBR（丁苯橡胶）乳液聚合釜、PMMA（有机玻璃）本体聚合釜等多个高分子化工细分场景，对标 E+H Deltabar PMD75 与 Emerson Rosemount 3051SAL+1199 国际方案。
结语
西安派声（PISONICS）基于 PS7 系列五种密度 / 浓度测量原理（PS7000 声阻抗 / PS7020 声速法 / PS7100 光谱法 / PS7300 差压法 / PS7400 音叉法），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从流程在线到大型储罐计量的完整工业过程测量仪表矩阵。其中 PS7300 差压密度计——基于经典 ΔP = ρ · g · H 物理原理，对标 E+H Deltabar PMD75 / FMD77、Emerson Rosemount 3051SAL + 1199 远传膜片密封、VEGA VEGADIF 65 / 85 等国际主流品牌——是大型储罐、大液柱液体、慢工艺密度监测的"长期稳定、低维护"工业标准方案。
针对化工 / 大型聚合反应釜行业的工艺特点，PS7300 系列差压密度计提供从安装方式（A 直管 / B 弯接 / C 侧装）、接液材质（316L / 哈氏合金 / 蒙乃尔 / 钽 / 钛 / PFA 涂层）、过程接口（HG/T20592 / JIS / ASME / 卫生卡箍）、防爆等级（本安 ExiaIICT6 / 隔爆 ExdIIBT4）到通讯协议（4-20mA / HART / Modbus RS-485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
