MVR 蒸发结晶 / 化工浓缩 · PS7300 差压密度计应用方案
一、工艺背景
MVR（Mechanical Vapor Recompression，机械蒸汽再压缩）蒸发结晶技术是当前工业废水"零排放（ZLD）"与化工浓缩工艺的主流装备：通过对蒸发产生的二次蒸汽机械加压回用，单吨蒸发水耗汽量从传统多效蒸发的 0.3~0.5 吨降至 0.05~0.10 吨，节能效果显著。典型应用包括电厂脱硫废水浓缩、印染废水浓缩、煤化工废水浓缩、垃圾渗滤液浓缩、KCl / NaCl / Na2SO4 化工结晶提纯等。
MVR 蒸发器内液柱高度典型 1~3 米，浓缩过程中溶液密度从原料的 ρ ≈ 1.05 g/cm³ 持续上升至饱和结晶点的 ρ ≈ 1.25 g/cm³，控制核心是把浓度精确控制在最优窗口——过浓缩则结疤堵塞加热管、停机清疤损失数十万元至数百万元；欠浓缩则结晶量不足、副产品纯度差、回收率低。
二、传统密度测量方案的痛点
• 高浓盐液（Cl- + 多种金属离子）对接液材质腐蚀性极强，传统不锈钢仪表 3~6 个月即出现严重腐蚀；
• 蒸发器液柱高度大、温度高（80~110℃）、含晶——传统接触式音叉 / 振动管密度计的活动元件极易被晶体磨损甚至卡死；
• 过浓缩结疤是 MVR 系统最大事故风险——加热管表面一旦结疤，传热系数骤降，被迫停机清疤；单次清疤损失 50~200 万元，且需特殊化学清洗药剂；
• 副产盐（KCl / Na2SO4 / NaCl）的纯度与回收率严重依赖结晶段浓度精控——欠浓缩则母液带走过多有用盐，过浓缩则混入杂质沉淀。
三、PS7300 解决方案
PS7300 C 侧装式（隔膜：哈氏合金 C-276 + PFA 全氟涂层）部署于 MVR 蒸发器侧壁，跨越蒸发段液柱（典型 H = 500 mm）实时监测浓缩液密度。仪表持续向 DCS 反馈密度信号，DCS 综合判断后调节加热蒸汽量与出料阀位，实现浓缩度的闭环精控。

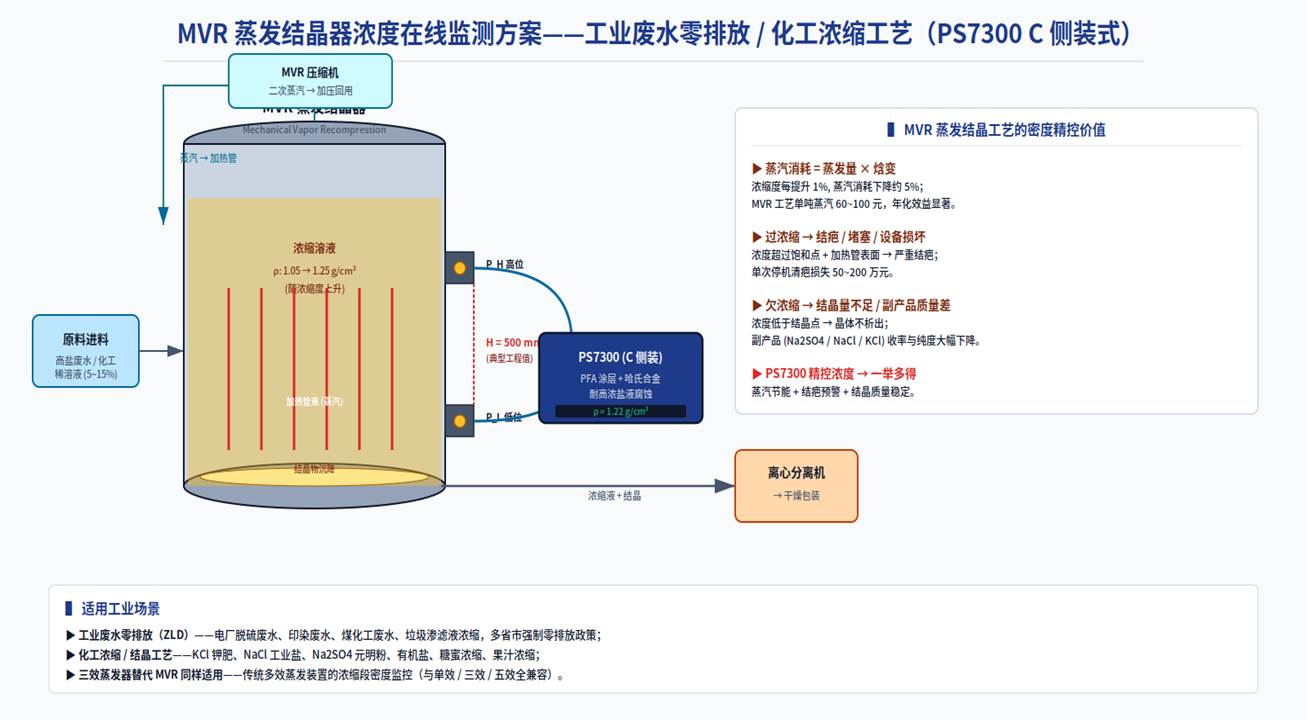

图 1 MVR 蒸发结晶器浓度在线监测方案
PS7300 在MVR 蒸发结晶 / 化工浓缩的核心技术价值 ▶ 哈氏合金 C-276 隔膜 + PFA 全氟涂层（PFA 涂层仅 C 侧装式可选）——耐受高浓 Cl- + 复杂金属离子复合腐蚀，使用寿命 ≥ 5 年； ▶ 光滑隔膜表面 + 无活动部件——不受结晶物磨损卡死，区别于传统音叉 / 振动管方案； ▶ 蒸汽精确控制——浓缩度每提升 1%，MVR 蒸汽消耗下降约 5%，年化节能效益数百万元； ▶ 结疤预警——浓度接近饱和点 + 加热管温度异常时 DCS 自动报警，避免严重结疤停机； ▶ 副产品纯度提升——结晶段浓度稳定后，KCl / Na2SO4 / NaCl 等副产盐回收率提升 3%~8%； ▶ 高温适配 −40 ~ 150℃——满足 MVR 蒸发器顶部 80~110℃ 工况，特殊定制可至 150℃。 |
四、客户价值
对比维度 | 原传统方案 | PS7300 + PFA 方案 |
耐腐蚀 | 316L < 6 月失效 | 哈氏 + PFA ≥ 5 年 |
结晶适应 | 音叉易卡死 | 隔膜光滑 · 零干扰 |
蒸汽消耗 | 基线 | 节蒸汽 3~5% |
结疤事故 | 突发停机 | 提前预警避免 |
副产纯度 | 波动 | 提升 3~8% |
运维负担 | 频繁清理 / 校准 | 免维护 ≥ 5 年 |
适用工况 | 受限 | ZLD + 化工结晶全覆盖 |
在国内某大型燃煤电厂（2×660 MW 超超临界机组）的脱硫废水零排放（ZLD）项目中，2 台 PS7300 C 侧装式（哈氏合金 + PFA 涂层）部署于 500 吨/天 MVR 蒸发结晶系统。投运一年统计：MVR 蒸发器蒸汽消耗下降 4.2%，年节蒸汽费用约 380 万元；脱硫废水结晶产物（混盐 NaCl + Na2SO4）回收率从 84% 提升至 91%，结疤停机事件归零。同类方案已扩展应用至印染废水 ZLD、煤化工废水浓缩、垃圾渗滤液减量化、KCl 钾肥结晶、Na2SO4 元明粉精制等多个工业废水与化工浓缩场景，对标 VEGA VEGADIF 85、E+H Deltabar FMD77 国际同类产品。
结语
西安派声（PISONICS）基于 PS7 系列五种密度 / 浓度测量原理（PS7000 声阻抗 / PS7020 声速法 / PS7100 光谱法 / PS7300 差压法 / PS7400 音叉法），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从流程在线到大型储罐计量的完整工业过程测量仪表矩阵。其中 PS7300 差压密度计——基于经典 ΔP = ρ · g · H 物理原理，对标 E+H Deltabar PMD75 / FMD77、Emerson Rosemount 3051SAL + 1199 远传膜片密封、VEGA VEGADIF 65 / 85 等国际主流品牌——是大型储罐、大液柱液体、慢工艺密度监测的"长期稳定、低维护"工业标准方案。
针对MVR 蒸发结晶 / 化工浓缩行业的工艺特点，PS7300 系列差压密度计提供从安装方式（A 直管 / B 弯接 / C 侧装）、接液材质（316L / 哈氏合金 / 蒙乃尔 / 钽 / 钛 / PFA 涂层）、过程接口（HG/T20592 / JIS / ASME / 卫生卡箍）、防爆等级（本安 ExiaIICT6 / 隔爆 ExdIIBT4）到通讯协议（4-20mA / HART / Modbus RS-485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
