PISONICS· 西安派声
PS7300 系列
差压密度计
双法兰差压 · 一体化变送 · 三种安装方式可选
化肥 / 大型尿素溶液储罐 行业应用案例
—— 40% / 50% 尿素溶液储罐浓度在线监测 · 折百吨贸易计费 ——
装车前实时验证 · SCR 还原剂合规 · 防结晶预警 · 罐区计量自动化
【关键测量参数：40% / 50% 尿素溶液密度（→ wt% 浓度）】
【安装方式：C 侧装式 · 316L 隔膜】
化肥 / 大型尿素溶液储罐 · PS7300 差压密度计应用方案
一、工艺背景
我国是全球最大的尿素生产与消费国，年产能超过 7000 万吨。除传统颗粒尿素外，液态尿素溶液（40% 与 50% 两种主流浓度）已成为现代化肥厂的重要产品形态——40 wt% 尿素溶液（ρ ≈ 1.110 g/cm³）主要供应汽车 SCR 还原剂（车用尿素 AdBlue / DEF 原液）与车船 SCR 脱硝；50 wt% 尿素溶液（ρ ≈ 1.145 g/cm³）则作为高浓度化肥原料、出口贸易产品或工业客户直供产品。
大型化肥厂的尿素溶液储罐区典型布置 4~12 座 1000~5000 m³ 储罐，承担生产线产出尿素溶液的缓冲、混调、装车 / 装船发运任务。储罐计量的核心是"折百吨"贸易结算——按 100% 折算的纯尿素吨数计费，浓度偏差 1 wt% = 实际折百吨货款偏差约 2.5%（40%）至 2%（50%）。万吨月度发货意味着数十万元贸易差额。同时尿素溶液面临结晶温度风险——40% 溶液在 0℃、50% 溶液在 15℃ 即开始结晶，必须配合伴热保温与浓度温度的联合监测。
二、传统密度测量方案的痛点
• 装车 / 装船前依赖人工取样 + 实验室分析验证浓度，单批次延误 1~2 小时影响发货效率，且经常引发客户复测争议；
• 40% / 50% 尿素溶液在常温下持续蒸发水分缓慢漂移浓度，单独温度补偿不足以反映真实浓度变化；
• 结晶风险 — 北方冬季 50% 罐温度跌至 15℃ 以下即开始析晶，浓度跳变 + 管道堵塞 + 计量泵卡死等连锁事故；
• 车用尿素 AdBlue 合规要求严格 — ISO 22241 / GB 29518 标准要求浓度 32.5%（实际通常按 40% 母液稀释），任何偏差导致下游车辆 SCR 失效，监管部门处罚风险。
三、PS7300 解决方案
PS7300 C 侧装式（316L 隔膜）双台部署：PS7300 #1 在 40% 尿素罐侧壁（典型 H = 2 m），PS7300 #2 在 50% 尿素罐侧壁（典型 H = 2.5 m）。两台仪表浓度数据实时传送至 DCS / MES 罐区计量系统，自动完成"装车前合规验证 + 折百吨贸易自动核算 + 结晶预警"三大功能。

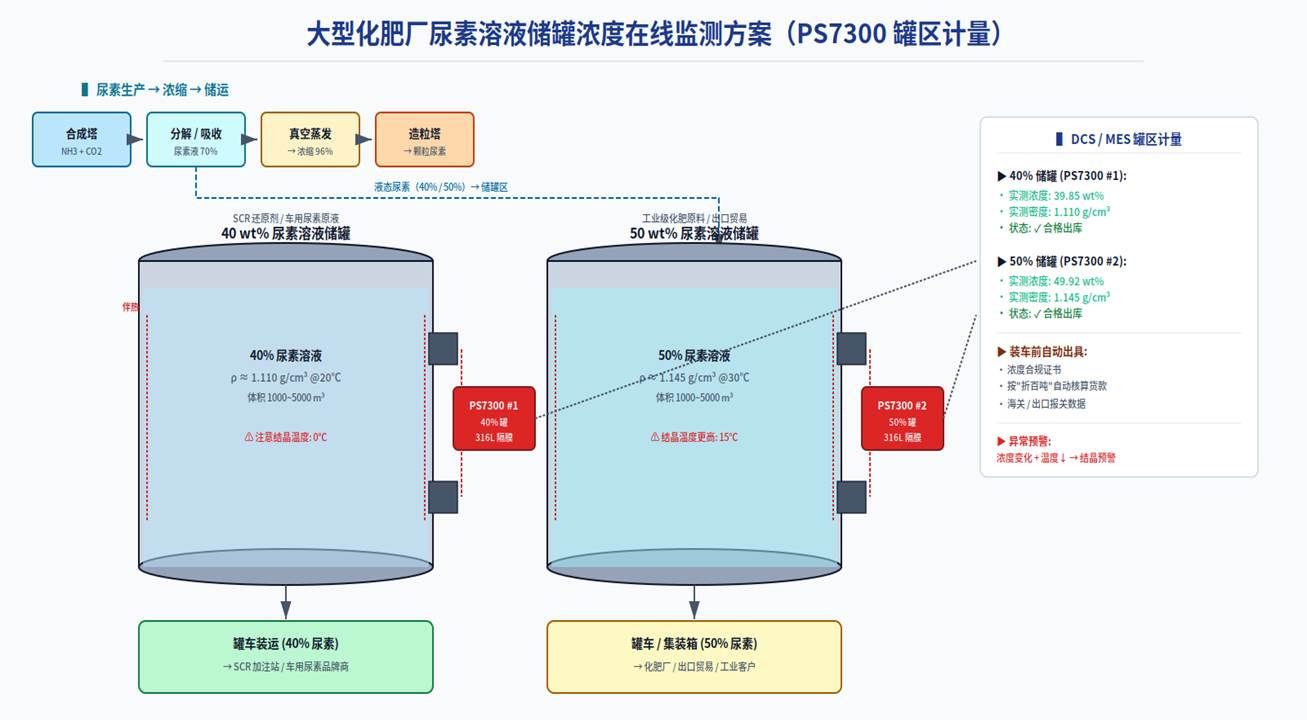

图 1 大型化肥厂尿素溶液储罐浓度在线监测方案
PS7300 在化肥 / 大型尿素溶液储罐的核心技术价值 ▶ C 侧装式 + 316L 隔膜——耐受 0~100% 尿素溶液浸泡（材质适用性表中尿素标注 ☆ 推荐），使用寿命 ≥ 5 年； ▶ 0.001 g/cm³ 分辨率 + 长期稳定性 ±0.2%/12 月——对应尿素浓度精度优于 ±0.1 wt%（远超人工密度瓶 ±0.5%）； ▶ 装车前实时验证——从 90 分钟取样化验缩短至 5 分钟读取，发货效率显著提升； ▶ 折百吨贸易自动计费——MES 系统按"实测浓度 × 装车吨数"自动核算货款，客户复测争议归零； ▶ 结晶预警——浓度变化 + 罐内温度低于阈值（40% 罐 ≤ 5℃ / 50% 罐 ≤ 18℃）时 DCS 自动启动伴热保温，避免析晶事故； ▶ 车用尿素 AdBlue 合规——配合 ISO 22241 / GB 29518 标准，确保 40% 母液浓度合规出厂。 |
四、客户价值
对比维度 | 原人工取样方案 | PS7300 在线方案 |
装车效率 | 90 分钟人工验证 | 5 分钟自动验证 |
浓度精度 | ±0.5 wt% | ±0.1 wt% |
折百吨货款 | 月度差额数十万元 | 差额归零 |
结晶事故 | 冬季高发 | 提前预警避免 |
客户复测争议 | 频发 | 基本消除 |
AdBlue 合规 | 抽检风险 | 在线持续验证 |
罐区自动化 | 依赖化验员 | MES 闭环 |
在国内西北地区某大型化肥企业（年产 80 万吨尿素 + 30 万吨 40% / 50% 液态尿素）的尿素溶液罐区，6 台 PS7300 C 侧装式（316L 隔膜）部署于 3 座 40% 储罐与 3 座 50% 储罐。投运一年统计：装车前浓度验证时间从平均 90 分钟缩短至 5 分钟，月度发货效率提升约 25%；折百吨贸易差额从原约 400 万元/年收窄至 30 万元/年以内；2 起结晶预警成功避免冬季管道堵塞事故（估算节约维抢修成本 80 万元）；车用尿素 AdBlue 母液浓度全年抽检合规率 100%。同类方案对标 E+H Deltabar PMD75、Emerson Rosemount 3051SAL+1199 国际方案，为国内化肥企业提供本土化罐区计量自动化方案。
结语
西安派声（PISONICS）基于 PS7 系列五种密度 / 浓度测量原理（PS7000 声阻抗 / PS7020 声速法 / PS7100 光谱法 / PS7300 差压法 / PS7400 音叉法），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从流程在线到大型储罐计量的完整工业过程测量仪表矩阵。其中 PS7300 差压密度计——基于经典 ΔP = ρ · g · H 物理原理，对标 E+H Deltabar PMD75 / FMD77、Emerson Rosemount 3051SAL + 1199 远传膜片密封、VEGA VEGADIF 65 / 85 等国际主流品牌——是大型储罐、大液柱液体、慢工艺密度监测的"长期稳定、低维护"工业标准方案。
针对化肥 / 大型尿素溶液储罐行业的工艺特点，PS7300 系列差压密度计提供从安装方式（A 直管 / B 弯接 / C 侧装）、接液材质（316L / 哈氏合金 / 蒙乃尔 / 钽 / 钛 / PFA 涂层）、过程接口（HG/T20592 / JIS / ASME / 卫生卡箍）、防爆等级（本安 ExiaIICT6 / 隔爆 ExdIIBT4）到通讯协议（4-20mA / HART / Modbus RS-485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
