PISONICS·  西安派声

PS7400 系列

在线音叉密度 / 浓度计

压电激励 · 音叉谐振 · 即插即用 · 免维护

数据中心 / HVAC 乙二醇冷冻液 行业应用案例

—— 乙二醇 EG / 丙二醇 PG 浓度在线监测 · 防冻 + 传热双优化 ——

AI 液冷数据中心新刚需 · 浓度漂移实时跟踪 · 爆管损失归零

【关键测量参数：乙二醇 EG / 丙二醇 PG 浓度 (% by vol)】

数据中心 / HVAC 乙二醇冷冻液 · PS7400 音叉密度计应用方案

一、工艺背景

随着 ChatGPT 与大模型推动 AI 算力爆发，单机柜功率从传统的 5~15 kW 跃升至 50~150 kW，传统风冷已无法满足散热需求，**液冷数据中心**（冷板式 / 浸没式 / 列间空调）已成为新建超大规模数据中心的主流方案。液冷系统采用闭式循环架构：服务器机柜 → CDU 冷板 / 浸没箱 → 热回水 → 室外水冷 / 风冷机组（Chiller / Dry Cooler）→ 冷供水 → 机柜，循环介质多为乙二醇（EG，typical 30~50 vol%）或丙二醇（PG，更环保）的水溶液。

乙二醇浓度（典型 30~50 vol%）= 防冻能力 + 传热效率的双重保障：浓度过低则北方冬季室外干冷器结冰爆管，爆管损失可达数百万元；浓度过高则粘度上升、传热系数下降、循环泵能耗增加 5%~10%。长期运行中浓度持续漂移（水分蒸发 + 乙二醇缓慢氧化降解 + 操作补液偏差），3~5 年累计漂移可达 5%~10%，传统人工取样 + 折光仪每月 1 次远远不足。除数据中心外，地铁通风冷站、商业综合体冷站、化工冷却、冰蓄冷等 HVAC 场景同样适用。

二、传统密度 / 浓度测量方案的痛点

• 乙二醇浓度过低 → 冬季室外干冷器结冰爆管，单次事故损失数百万元（设备损坏 + 服务器停机 SLA 违约）；

• 浓度过高 → 粘度上升、传热效率下降、循环泵能耗增加 5%~10%，年化电费增加数十万元；

• 长期持续漂移源——水分蒸发（开式补水）+ 乙二醇缓慢氧化降解 + 操作补液偏差，3~5 年累计 5%~10%；

• 传统人工取样 + 折光仪每月 1 次远远不足以跟踪持续漂移，且 IDC 机房运维人员对化学分析不熟悉。

三、PS7400 解决方案

PS7400 在数据中心液冷主循环回水管线（典型 DN50~DN100）通过法兰直插式 F1 支架安装，连续监测乙二醇 / 丙二醇浓度。仪表通过出厂选型代码（B = 盐酸 / C = 硫酸 / D = 氨水 / E = 酒精浓度，乙二醇 / 丙二醇可作为 X = 其它特殊订货代码）调用专有的 EG / PG 浓度曲线，无需现场建模，开箱即用。

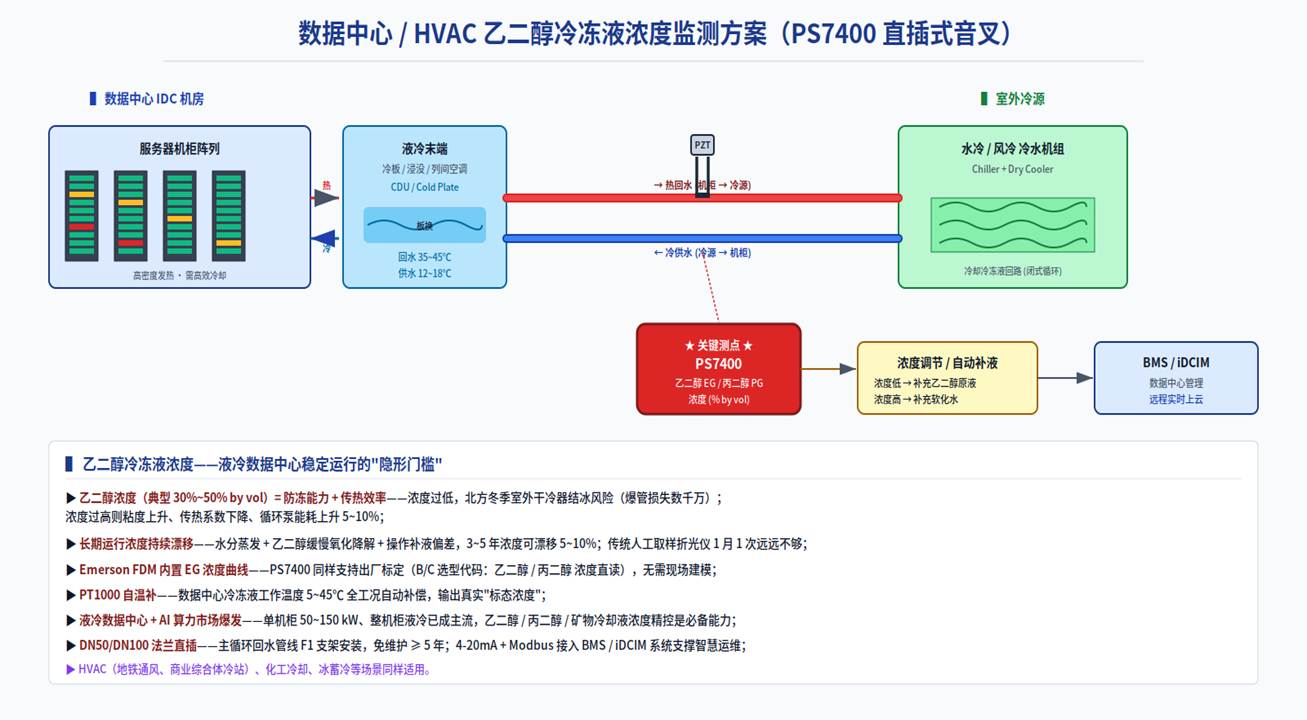

图 1  数据中心 / HVAC 乙二醇冷冻液浓度监测方案

四、客户价值

在国内某超大规模 AI 数据中心（园区总功率 200 MW，液冷机柜 5000 余架）的新建工程中，12 台 PS7400 部署于各液冷主循环回水管线，构成园区级乙二醇浓度实时监测网络。投运一年统计：浓度漂移识别从原月度 1 次提升至秒级连续，全园区未发生任何冬季结冰爆管事件，循环泵年综合能耗下降约 6%（对应年节电费数百万元）。该方案已成为该客户后续多个大型液冷数据中心项目的标配，并扩展应用至多个城市地铁通风冷站。

结语

西安派声（PISONICS）基于 PS7 系列多种密度 / 浓度测量原理（声阻抗 PS7000 / 声速法 PS7020 / 光谱法 PS7100 / 音叉法 PS7400），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从经济型到高精度的完整工业过程测量仪表矩阵。其中 PS7400 音叉法密度计——基于压电激励 + 谐振频率检测的成熟物理原理，对标 Emerson Micro Motion FDM 与 E+H Liquiphant 等国际主流品牌——是清洁到轻度污染液体密度 / 浓度测量的"即插即用、免维护"经济选择。

针对数据中心 / HVAC 乙二醇冷冻液行业的工艺特点，PS7400 系列在线音叉密度 / 浓度计提供从接液材质（316L / 哈氏 / 钛 / 锆 / PTFE）、表面处理（标准抛光 / 电解抛光 / PTFE 涂层）、过程接口（法兰 / 卡盘 / 螺纹）、安装附件（F0~F6）、防爆等级到通讯协议（4-20mA / HART / RS485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
