37 wt% 稀硫酸配液罐浓度精控 · PTFE 涂层音叉耐酸

蓄电池配液罐

铅酸蓄电池注液工段的37 wt%稀硫酸配液罐长期依赖手工密度瓶取样，浓度波动大、响应滞后，导致电池容量一致性差；PS7400 PTFE涂层音叉浓度计直插安装于罐体侧壁，秒级输出密度并反算wt%，配合DCS实现浓硫酸与去离子水的闭环调节，浓度波动由±0.6 wt%收窄至±0.08 wt%以内。

PISONICS· 西安派声

PS7400 系列

在线音叉密度 / 浓度计

压电激励 · 音叉谐振 · 即插即用 · 免维护

蓄电池 / 锂电池稀硫酸电解液行业应用案例

—— 37 wt% 稀硫酸配液罐浓度精控 · PTFE 涂层音叉耐酸 ——

替代手工密度瓶 · 浓度波动收窄 5~10 倍 · 电池容量一致性提升

【关键测量参数：稀 H₂SO₄ 浓度 (wt% / 密度)】

蓄电池 / 锂电池稀硫酸电解液 · PS7400 音叉密度计应用方案

一、工艺背景

稀硫酸是蓄电池行业核心电解液：铅酸蓄电池注液工序使用约 37 wt%（密度 1.275 ~ 1.285 g/cm³）的稀硫酸作为电芯电解液，注液浓度直接决定电池容量、放电特性与循环寿命——浓度偏差 1 wt% 即可使电池循环寿命下降 10%~20%、启动型电池容量恶化超 5%。锂电池铜箔生产工序中的 CuSO₄ 电解液也含有 90~120 g/L 的硫酸作为导电支持质，硫酸浓度的稳定决定了铜箔均匀性与产线产能。

稀硫酸由 98 wt% 浓硫酸与去离子水按精确比例混合配制，配液罐（典型容积 5~50 m³）通过 PS7400 在线密度计实时监测浓度，配合 DCS 自动控制浓硫酸补加阀与 DI 水稀释阀，实现稀硫酸浓度的高精度闭环控制。

二、传统密度 / 浓度测量方案的痛点

• 化验员每 1~2 小时取样 + 密度瓶手工分析，滞后大、数据点稀疏——配液罐浓度长期处于"事后纠偏"波动状态，电池工厂质量管控压力大；

• 稀硫酸（37 wt%）虽然不如浓硫酸腐蚀强烈，但长期浸泡仍对常规 316L 仪表造成显著腐蚀，膜片穿孔会污染整罐电解液批次（价值数十万元）；

• 插入式接触仪表频繁磨损、易结垢——电池工厂高湿、酸雾环境下故障率高；

• 锂电池行业对箔材一致性要求达到 ±0.5 μm 公差，对应电解液硫酸浓度需控制在 ±1% 以内，传统人工模式难以达成。

三、PS7400 解决方案

PS7400 配备 PTFE 涂层音叉叉体（接液材质 B：316L 衬 PTFE），耐受 0~50 wt% 稀硫酸长期浸泡腐蚀。仪表通过 DN50 法兰直插或旁路管道（F2）安装于配液罐侧壁或循环管线，秒级输出稀硫酸密度，DCS 反算 wt% 浓度后自动控制浓硫酸 / DI 水补加阀。

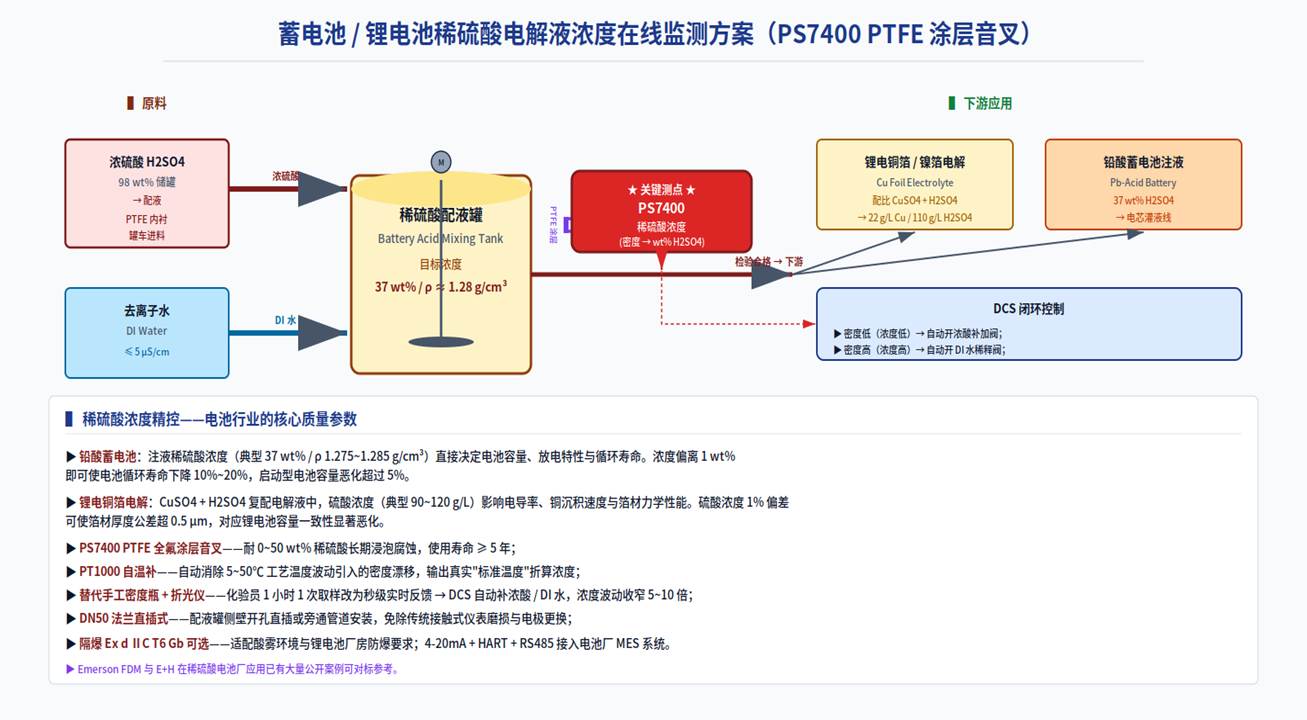

图 1 蓄电池 / 锂电池稀硫酸电解液浓度在线监测方案

PS7400 在蓄电池 / 锂电池稀硫酸电解液的核心技术价值

▶ PS7400 PTFE 全氟涂层音叉——耐受 0~50 wt% 稀硫酸长期浸泡腐蚀，使用寿命 ≥ 5 年（材质适用性表中 PTFE 标注为 ☆ 推荐）；

▶ PT1000 自动温度补偿——消除配液罐 5~50℃ 工艺温度波动引起的密度漂移，输出真实"标态浓度"折算 wt%；

▶ DN50 法兰直插式——配液罐侧壁开孔直插或旁通管道（F2）安装，免除传统接触式仪表的磨损与电极更换；

▶ 替代手工密度瓶 + 折光仪——化验员每小时 1 次取样改为秒级实时反馈，DCS 自动补浓酸 / DI 水，浓度波动收窄 5~10 倍；

▶ 隔爆 Ex d ⅡC T6 Gb 可选——适配酸雾环境与锂电池厂房防爆要求；

▶ 4-20mA + HART + RS485 三协议——接入电池厂 MES 系统支撑产品质量追溯。

四、客户价值

对比维度	原手工取样方案	PS7400 PTFE 音叉方案
响应时间	每 1~2 小时人工 1 次	秒级连续输出
浓度波动	±0.5 wt% 以上	收窄至 ±0.1 wt% 以内
取样污染	接触式有泄漏隐患	PTFE 涂层 · 长期耐酸
电池容量一致性	波动大	电解液稳定 → 良率↑
仪表寿命	常规 316L < 1 年	PTFE 涂层 ≥ 5 年
MES 集成	本地数据 · 难追溯	RS485/MES 直接对接

在国内某主流铅酸蓄电池企业（年产 1500 万 kVAh）的注液工段配液罐，PS7400 PTFE 涂层版替代原"每小时密度瓶手工分析"方案，部署于 30 m³ 配液罐侧壁。投运一年统计：稀硫酸浓度波动从原 ±0.6 wt% 收窄至 ±0.08 wt%，电池容量一次性合格率从 96.5% 提升至 99.2%，循环寿命试验通过率显著提升。类似方案已扩展至锂电池铜箔生产的电解液配制工段。Emerson Micro Motion FDM 与 E+H Liquiphant 在欧美电池行业已有大量公开案例可对标参考。

结语

西安派声（PISONICS）基于 PS7 系列多种密度 / 浓度测量原理（声阻抗 PS7000 / 声速法 PS7020 / 光谱法 PS7100 / 音叉法 PS7400），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从经济型到高精度的完整工业过程测量仪表矩阵。其中 PS7400 音叉法密度计——基于压电激励 + 谐振频率检测的成熟物理原理，对标 Emerson Micro Motion FDM 与 E+H Liquiphant 等国际主流品牌——是清洁到轻度污染液体密度 / 浓度测量的"即插即用、免维护"经济选择。

针对蓄电池 / 锂电池稀硫酸电解液行业的工艺特点，PS7400 系列在线音叉密度 / 浓度计提供从接液材质（316L / 哈氏 / 钛 / 锆 / PTFE）、表面处理（标准抛光 / 电解抛光 / PTFE 涂层）、过程接口（法兰 / 卡盘 / 螺纹）、安装附件（F0~F6）、防爆等级到通讯协议（4-20mA / HART / RS485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
