PS7400 系列
在线音叉密度 / 浓度计
压电激励 · 音叉谐振 · 即插即用 · 免维护
石化 / 成品油长输管线 行业应用案例
—— 多产品批次界面在线检测 · 自动切阀至下游产品罐 ——
替代核子密度计 · 混油段缩短 30%~50% · 年化损失大幅下降
【关键测量参数：汽油 / 航煤 / 柴油 ρ@工况温度】
石化 / 成品油长输管线 · PS7400 音叉密度计应用方案
一、工艺背景
我国成品油长距离输送管网总里程已超过 3 万公里，承担着炼厂到终端罐区、机场、加油站之间的核心成品油转运任务。为了提高管线利用率，同一条管线通常需要分批次（顺序输送）多种不同油品——典型如 95# 汽油、92# 汽油、3# 航空煤油、0# 车用柴油等。两批次之间不可避免会产生"混油段"（Mixing Slug），其下游需要降级回炼，造成显著的经济损失：典型每界面 5~20 吨油品损失，乘以每年数百个界面，年化损失可达数百万元乃至上千万元。
管线界面检测的核心是判断管线某点"现在流过的是何种油品"，进而控制下游接收端的切换阀，将不同油品自动分流至对应的产品储罐。各种成品油的密度具有显著差异（汽油 ≈ 0.72~0.75、航煤 ≈ 0.78~0.81、柴油 ≈ 0.82~0.86 g/cm³），因此在线密度计成为界面检测的首选与最经济方案。同时，密度计还可用于油品质量合规性的实时监测、识别意外混入或品质异常。
二、传统密度 / 浓度测量方案的痛点
• 传统人工抽样 + 实验室分析周期长，无法满足管线连续输送的实时判断需求，且分析结果滞后于界面到达时间；
• 核子密度计是过去的工业方案之一，但辐射源管控、年检培训、退役处置等环节负担沉重，新建管道项目普遍已不再批准放射源使用；
• 差压式 / 流量计推算式方案精度不足，且对管道波动、含气敏感，无法精确识别窄混油段；
• 油品管线属严格防爆区（1区 / 2区），仪表必须具备 Ex d ⅡC T6 Gb 等本质防爆能力。
三、PS7400 解决方案
PS7400 音叉密度计采用法兰直插式安装于成品油管线主管道（典型 DN200~DN800），音叉叉体直接接触流过的成品油批次，根据谐振频率变化实时反算工况密度。配合 PT1000 温度补偿与 4-20mA / HART / Modbus 多协议输出，PS7400 可秒级跟踪管内密度变化，下游 PLC / DCS 通过预设切阀阈值自动识别界面到达时点，将不同批次精准切入对应产品储罐。

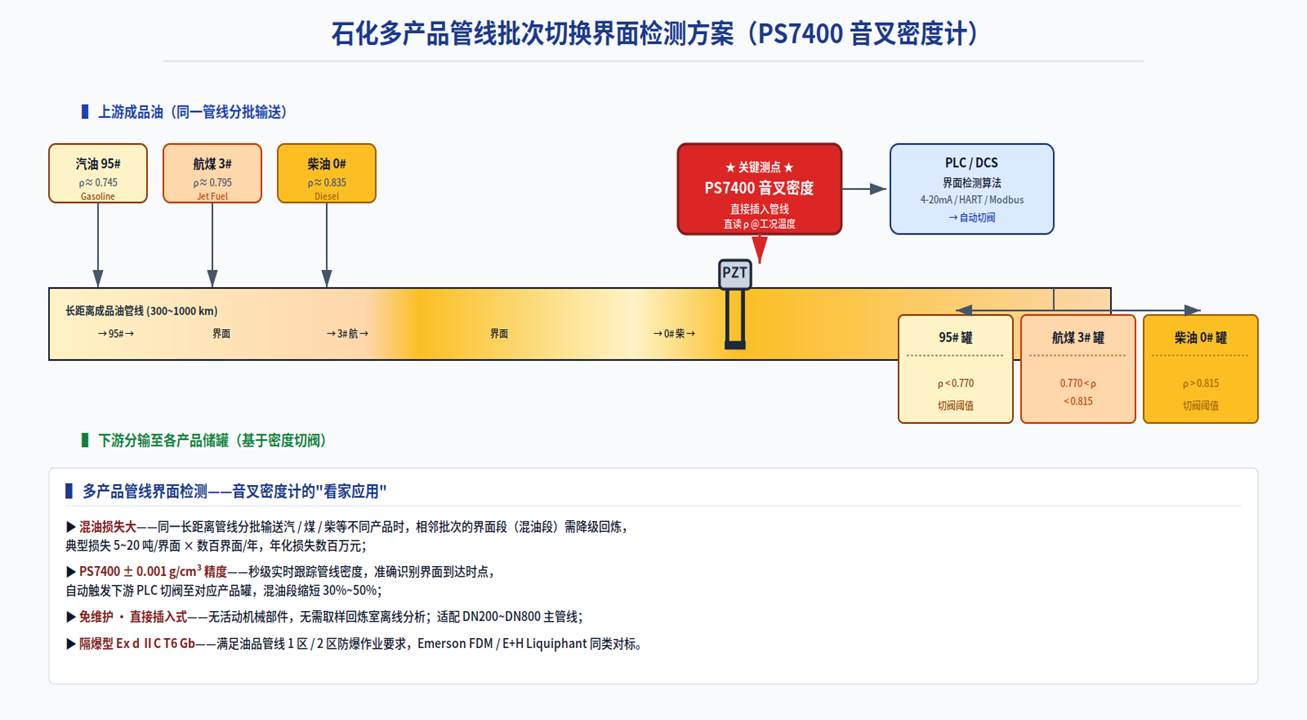

图 1 成品油长输管道多油品批次界面在线检测方案
PS7400 在石化 / 成品油长输管线的核心技术价值 ▶ PS7400 音叉法 ±0.001 g/cm³ 精度，覆盖汽油 0.72 ~ 柴油 0.86 全成品油密度区间，秒级实时输出； ▶ PT1000 内置温度补偿（20 ppm/℃ 温度系数）——自动消除管输全程的温度波动对密度的影响； ▶ 法兰直插式安装 + 无活动机械部件——免维护周期 ≥ 5 年，与 Emerson Micro Motion FDM、E+H Liquiphant 同类对标； ▶ Ex d ⅡC T6 Gb 隔爆型——满足成品油长输管道 1 区 / 2 区防爆作业要求； ▶ 4-20mA + HART + RS485 三协议输出——无缝对接长输管道 SCADA / PLC 系统； ▶ 替代核子密度计——免除辐射源管控负担，新建管道项目环保审批一路绿灯。 |
四、客户价值
对比维度 | 原核子 / 差压方案 | PS7400 音叉法方案 |
辐射安全 | γ 射线需许可证管控 | 完全非核源 · 本质安全 |
界面识别精度 | 差压式难辨窄界面 | ±0.001 g/cm³ · 秒级 |
混油段长度 | 基线（保守切阀） | 缩短 30%~50% |
仪表寿命 | 差压膜片 < 1 年 | 音叉 ≥ 5 年免维护 |
防爆能力 | 依赖远程取样 | Ex d ⅡC T6 Gb 本地 |
维护负担 | 取样 + 化验持续投入 | 即插即用 · 零耗材 |
在国内某大型成品油长输管道项目（设计输量 1500 万吨/年）的多个中间分输站，PS7400 取代原核子密度计部署于主管线分输点。投运一年统计：混油段平均长度从原来的 280 米缩短至 120 米（缩短约 57%），年化油品降级回炼损失下降超过 800 吨，对应直接经济效益 600~800 万元；同时彻底免除了多个分输站点放射源的年检与退役管理负担。该方案已成为国内主流长输管道企业新建项目的标准技术配置。
结语
西安派声（PISONICS）基于 PS7 系列多种密度 / 浓度测量原理（声阻抗 PS7000 / 声速法 PS7020 / 光谱法 PS7100 / 音叉法 PS7400），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从经济型到高精度的完整工业过程测量仪表矩阵。其中 PS7400 音叉法密度计——基于压电激励 + 谐振频率检测的成熟物理原理，对标 Emerson Micro Motion FDM 与 E+H Liquiphant 等国际主流品牌——是清洁到轻度污染液体密度 / 浓度测量的"即插即用、免维护"经济选择。
针对石化 / 成品油长输管线行业的工艺特点，PS7400 系列在线音叉密度 / 浓度计提供从接液材质（316L / 哈氏 / 钛 / 锆 / PTFE）、表面处理（标准抛光 / 电解抛光 / PTFE 涂层）、过程接口（法兰 / 卡盘 / 螺纹）、安装附件（F0~F6）、防爆等级到通讯协议（4-20mA / HART / RS485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
