32% / 48% NaOH 储罐浓度在线监测

氯碱液碱储罐

客户在32%与48% NaOH储罐浓度监测中面临人工取样延误、高温强碱腐蚀导致仪表寿命短、蒸发段控制滞后及贸易结算差额大等问题。PS7400在线音叉浓度计采用316L与哈氏合金接液材质，实现±0.1 wt%浓度精度、65℃高温稳定运行，并将装车验证时间缩短至5分钟内，支撑DCS闭环节能与折百吨货款精准结算。

PISONICS· 西安派声

PS7400 系列

在线音叉密度 / 浓度计

压电激励 · 音叉谐振 · 即插即用 · 免维护

氯碱化工 / 液碱储运浓度行业应用案例

—— 32% / 48% NaOH 储罐浓度在线监测 · 折百吨贸易计费 ——

装车前实时验证 · 蒸发段闭环节能 · 月度货款差额归零

【关键测量参数：32 wt% / 48 wt% NaOH 浓度】

氯碱化工 / 液碱储运浓度 · PS7400 音叉密度计应用方案

一、工艺背景

氯碱工业（电解食盐水生产 NaOH + Cl₂ + H₂）是中国基础化工的支柱之一，年产能超过 4500 万吨。液碱（NaOH 水溶液）以 32 wt%（隔膜碱原料级，密度 ≈ 1.35 g/cm³ @40℃）与 48 wt%（片碱原料级，密度 ≈ 1.51 g/cm³ @65℃）两种规格主导市场。32% NaOH 直接来自离子膜电解槽，48% NaOH 由 32% 经三效蒸发器浓缩获得，后者还可送固体片碱装置进一步加工。

液碱贸易普遍按"折百吨"结算——即按 100% 折算的纯 NaOH 吨数结算货款。32% / 48% 浓度偏差 1 wt% = 实际折百吨货款偏差约 3%。万吨级月度发货意味着数十万元的贸易差额。同时，蒸发段出口浓度的精确控制还直接关系到蒸汽消耗（产量×浓度差 = 蒸汽量），是氯碱厂能源管控的关键环节。

二、传统密度 / 浓度测量方案的痛点

• 装车前依赖人工取样 + 实验室密度计验证——单批次延误 1~2 小时，影响发货效率；浓度纠纷时甚至引起退货；

• 48% NaOH 储罐工作温度 60~70℃（防止析晶），常规接触式仪表面临高温 + 强碱长期腐蚀双重挑战；

• 蒸发器出口浓度调节滞后——蒸汽量人工根据浓度数据手动调整，长期偏离最优工况，年化能耗损失数百万元；

• 客户端复测争议频发——尤其当贸易往来涉及多个中间环节（罐区 + 装车 + 装船 + 卸货）时，每一环节都需独立确认浓度合规。

三、PS7400 解决方案

PS7400 在氯碱厂的典型部署包括两台：PS7400 #1 安装于 32% NaOH 储罐侧壁（接液 316L，工作温度 40℃），PS7400 #2 安装于 48% NaOH 储罐法兰支座（F5）（接液哈氏合金，工作温度 65℃）。两台仪表的浓度数据实时传送至 DCS / MES 数据中心，支持装车前实时验证 + 蒸发段闭环节能控制 + 客户端浓度计费三大功能。

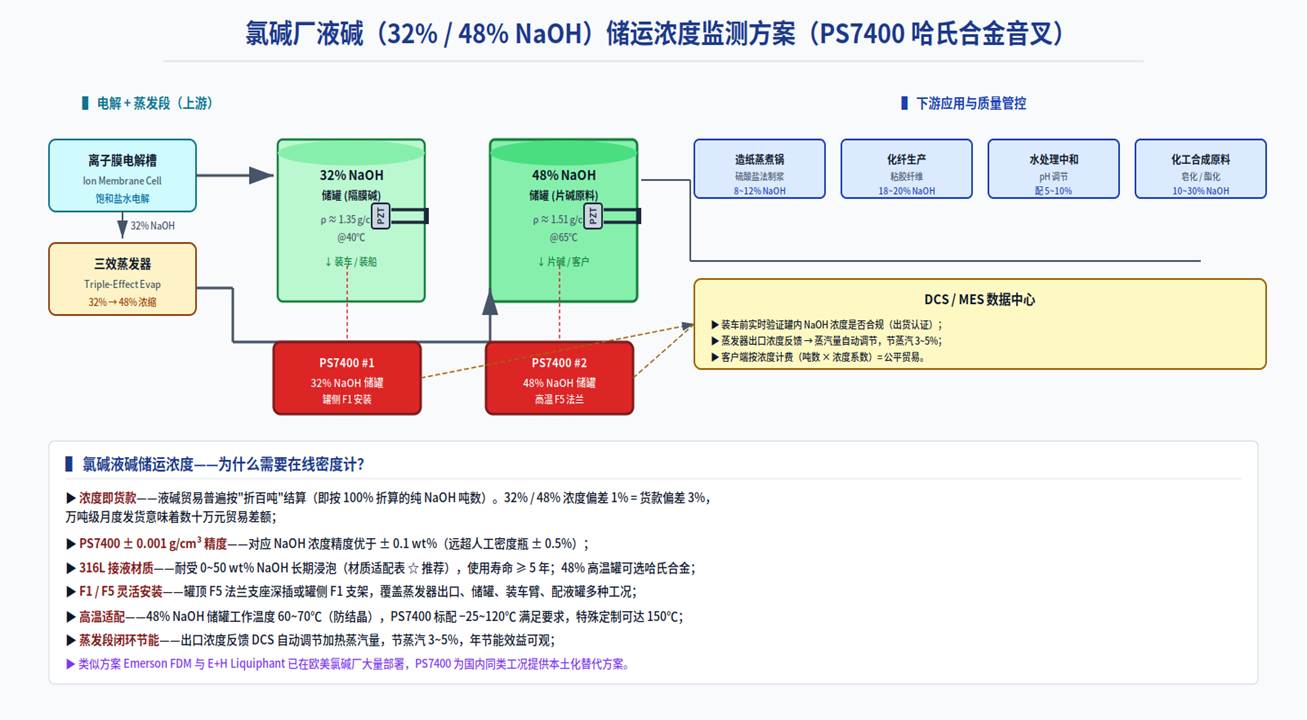

图 1 氯碱厂液碱（32% / 48% NaOH）储运浓度监测方案

PS7400 在氯碱化工 / 液碱储运浓度的核心技术价值

▶ PS7400 ±0.001 g/cm³ 精度——对应 NaOH 浓度精度优于 ±0.1 wt%（远超人工密度瓶 ±0.5%）；

▶ 316L 接液材质——耐受 0~50 wt% NaOH 长期浸泡（材质适用性表中 NaOH 标注 ☆ 推荐），使用寿命 ≥ 5 年；48% 高温罐可选哈氏合金；

▶ 高温适配——48% NaOH 储罐工作温度 60~70℃（防析晶），PS7400 标配 -25~120℃ 满足要求，特殊定制可达 150℃；

▶ F1 / F5 灵活安装——罐顶 F5 法兰支座深插或罐侧 F1 支架，覆盖蒸发器出口、储罐、装车臂、配液罐多种工况；

▶ 蒸发段闭环节能——出口浓度反馈 DCS 自动调节加热蒸汽量，年节蒸汽 3%~5%，效益可观；

▶ 类似方案 Emerson Micro Motion FDM 与 E+H Liquiphant 已在欧美氯碱厂大量部署，PS7400 为国内同类工况提供本土化替代方案。

四、客户价值

对比维度	原人工密度瓶方案	PS7400 在线方案
浓度精度	±0.5 wt%	±0.1 wt%
装车效率	取样延误 1~2 小时	实时验证 · 即到即装
客户复测争议	频发	基本消除
折百吨货款	月度差额数十万元	差额归零
蒸发能耗	人工经验调节	DCS 闭环 · 节蒸汽 3~5%
仪表寿命	< 1 年	316L / 哈氏 ≥ 5 年

在国内某大型氯碱集团（年产 50 万吨 NaOH）的 32% / 48% 液碱储运段，2 台 PS7400（分别配置 316L 与哈氏合金接液材质）部署于储罐侧壁与蒸发器出口。投运一年统计：装车前浓度验证从平均 90 分钟缩短至 5 分钟以内，月度复测争议导致的退货事件归零，年化货款差额从原约 600 万元收窄至 30 万元以内；蒸发段蒸汽消耗下降约 4%，年节能效益超过 200 万元。该方案已成为该集团旗下多个氯碱基地的标配。

结语

西安派声（PISONICS）基于 PS7 系列多种密度 / 浓度测量原理（声阻抗 PS7000 / 声速法 PS7020 / 光谱法 PS7100 / 音叉法 PS7400），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从经济型到高精度的完整工业过程测量仪表矩阵。其中 PS7400 音叉法密度计——基于压电激励 + 谐振频率检测的成熟物理原理，对标 Emerson Micro Motion FDM 与 E+H Liquiphant 等国际主流品牌——是清洁到轻度污染液体密度 / 浓度测量的"即插即用、免维护"经济选择。

针对氯碱化工 / 液碱储运浓度行业的工艺特点，PS7400 系列在线音叉密度 / 浓度计提供从接液材质（316L / 哈氏 / 钛 / 锆 / PTFE）、表面处理（标准抛光 / 电解抛光 / PTFE 涂层）、过程接口（法兰 / 卡盘 / 螺纹）、安装附件（F0~F6）、防爆等级到通讯协议（4-20mA / HART / RS485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
