LPG / 液化石油气贸易交接 · PS7400 音叉密度计应用方案
一、工艺背景
液化石油气（LPG，主要由丙烷 C₃H₈ + 丁烷 C₄H₁₀ 按不同比例混合组成）是国内能源消费的重要组成部分，年消费量超过 7000 万吨。LPG 在液态储存与管道输送时通常处于 2~5 MPa 加压状态，温度随气候变化在 -20~+50℃ 范围波动。LPG 的贸易交接（罐区 → 装车 / 装船 → 终端）通常采用"质量计量"（按吨数结算），需要"体积流量 × 真实工况密度"两个独立测量参数相乘得到。
LPG 工况密度的精确测量是质量计量的核心：丙烷密度约 0.50 g/cm³，丁烷约 0.58 g/cm³，组分比例的微小变化加上温度（-40~+40℃）与压力（2~5 MPa）的多重影响，使得静态查表估算法的误差通常超过 0.5%。对应万吨级贸易往来，0.5% 误差即等于 50 吨左右的货款偏差，金额可达数十万元。国际计量组织 OIML R117 与美国 API MPMS 11.1 标准均要求 LPG 贸易交接采用在线密度计配合体积流量计 + 流量计算机的完整计量橇方案。
二、传统密度 / 浓度测量方案的痛点
• 查表估算法误差 ≥ 0.5%——对应万吨级 LPG 贸易差额数十万元，长期累计差错巨大；
• 人工取样 + 实验室密度瓶分析滞后数小时——根本无法跟踪车船装载过程中实时变化的密度；
• LPG 罐区属严格防爆 1 区——常规仪表难以满足 Ex d ⅡC T6 Gb 隔爆要求；
• 车船装卸过程的温度变化（白天/夜间、季节性）使工况密度持续漂移，离线点测难以代表全部装载量。
三、PS7400 解决方案
PS7400 隔爆型音叉密度计安装于贸易计量橇主管线（过滤器后、流量计后），与体积流量计（涡轮 / 科里奥利）和流量计算机（Flow Computer）构成完整的 OIML R117 / API MPMS 11.1 标准贸易计量系统。计算机按"质量 = 体积 × 密度@工况"实时计算总装载吨数，自动出具贸易单据。

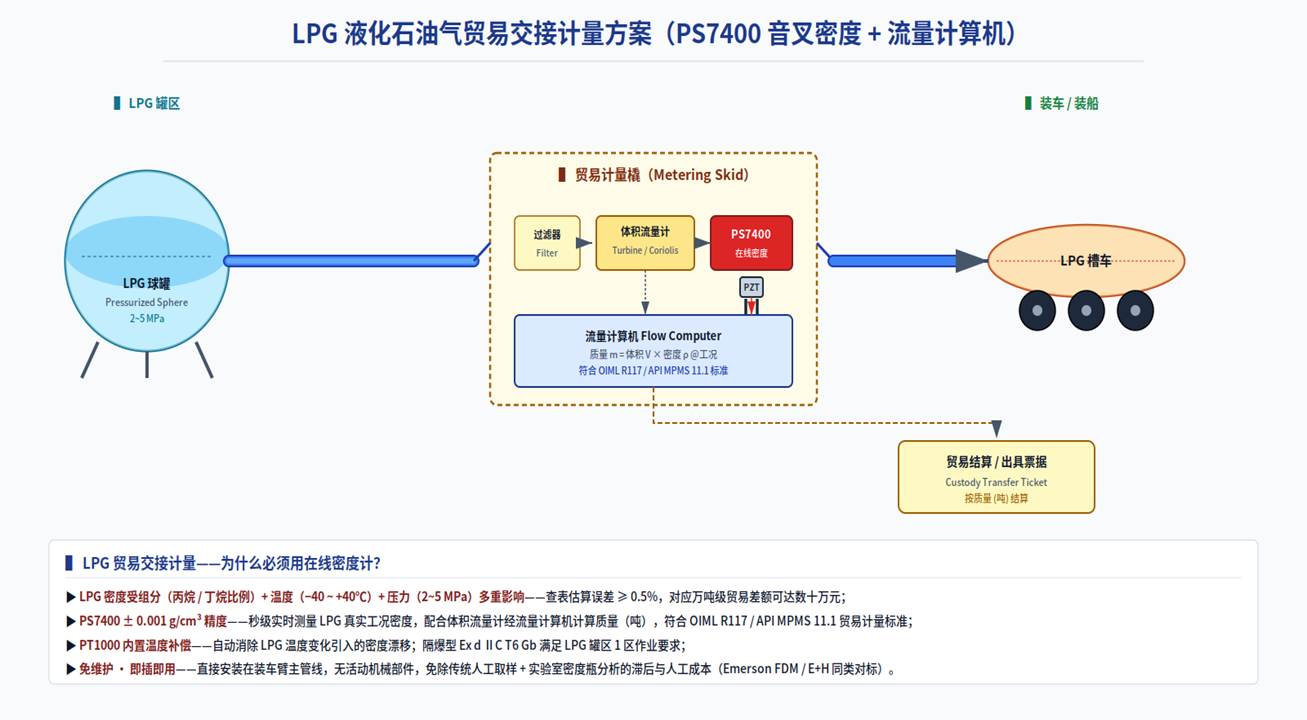

图 1 LPG 液化石油气贸易交接计量方案
PS7400 在LPG / 液化石油气贸易交接的核心技术价值 ▶ PS7400 ±0.001 g/cm³ 精度——直接测量 LPG 真实工况密度，远超查表估算法精度； ▶ PT1000 内置温度补偿——自动消除车船装载过程中温度变化引起的密度漂移； ▶ 隔爆 Ex d ⅡC T6 Gb——满足 LPG 罐区 1 区作业要求，可直接安装在装车 / 装船主管线上； ▶ 最大工作压力 2.5 MPa（特殊定制 6.3 MPa）——覆盖 LPG 储运压力范围； ▶ 免维护 · 即插即用——直接安装在装车臂主管线，无活动机械部件，免除传统人工取样 + 实验室密度瓶分析（Emerson Micro Motion FDM / E+H Liquiphant 同类对标产品已在 LPG 行业大规模部署）； ▶ 4-20mA + HART 双协议输出——无缝对接贸易计量橇流量计算机与码头数据中心。 |
四、客户价值
对比维度 | 原查表 / 人工取样方案 | PS7400 在线方案 |
计量精度 | 估算误差 ≥ 0.5% | < 0.05% (随流量计精度) |
响应时间 | 小时级取样 | 秒级实时跟踪 |
温度补偿 | 需手工修正 | PT1000 自动补偿 |
防爆能力 | 取样接触有风险 | Ex d ⅡC T6 Gb 本质安全 |
贸易差额 | 万吨级 50 吨误差 | 差额归零 |
标准合规 | 难以满足国际计量 | OIML R117 / API 11.1 合规 |
在沿海某大型 LPG 接收站（年吞吐量 200 万吨）的装车 / 装船码头主管线，PS7400 与体积流量计 + 流量计算机构成完整 OIML R117 计量橇方案，取代原"查表估算 + 季度抽样"模式。投运后实现 LPG 装载吨数计量精度提升 5 倍以上，年化贸易差额从原约 800 万元收窄至 50 万元以内，下游客户（燃气批发商、化工厂、出口贸易）的复测争议大幅减少。同类方案已成功推广至炼厂 LPG 自用计量、LPG 罐区进出计量等多个应用场景。
结语
西安派声（PISONICS）基于 PS7 系列多种密度 / 浓度测量原理（声阻抗 PS7000 / 声速法 PS7020 / 光谱法 PS7100 / 音叉法 PS7400），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从经济型到高精度的完整工业过程测量仪表矩阵。其中 PS7400 音叉法密度计——基于压电激励 + 谐振频率检测的成熟物理原理，对标 Emerson Micro Motion FDM 与 E+H Liquiphant 等国际主流品牌——是清洁到轻度污染液体密度 / 浓度测量的"即插即用、免维护"经济选择。
针对LPG / 液化石油气贸易交接行业的工艺特点，PS7400 系列在线音叉密度 / 浓度计提供从接液材质（316L / 哈氏 / 钛 / 锆 / PTFE）、表面处理（标准抛光 / 电解抛光 / PTFE 涂层）、过程接口（法兰 / 卡盘 / 螺纹）、安装附件（F0~F6）、防爆等级到通讯协议（4-20mA / HART / RS485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
