PISONICS· 西安派声
PS7400 系列
在线音叉密度 / 浓度计
压电激励 · 音叉谐振 · 即插即用 · 免维护
火电 / SCR 脱硝还原剂 行业应用案例
—— 氨水 20% / 尿素溶液 40% 还原剂浓度在线监测 ——
超低排放保达标 · 注入量精控 ±1% · 替代人工密度瓶
【关键测量参数：氨水 NH₃·H₂O / 尿素 (NH₂)₂CO 溶液浓度】
火电 / SCR 脱硝还原剂 · PS7400 音叉密度计应用方案
一、工艺背景
我国生态环境部 2014 年颁布的《煤电节能减排升级与改造行动计划》要求所有燃煤电厂烟气 NOx 排放浓度 ≤ 50 mg/Nm³（"超低排放"红线），这一规定已扩展至钢铁烧结、水泥窑、玻璃窑、垃圾焚烧等几乎所有大型工业燃烧装置。选择性催化还原（SCR, Selective Catalytic Reduction）技术成为主流脱硝工艺：在 320~400℃ 反应温度下，氨水（NH₃·H₂O，工业级浓度 20 wt%，密度 ≈ 0.913 g/cm³ @20℃）或尿素溶液（(NH₂)₂CO，浓度 40 wt%，密度 ≈ 1.115 g/cm³）作为还原剂，与烟气中 NOx 在蜂窝催化剂（V₂O₅ + WO₃ / TiO₂）作用下反应生成无害的 N₂ + H₂O。
还原剂浓度精控直接关系到环保达标：浓度偏低则 NH₃ 注入量不足、NOx 排放超标，触及环保红线被处罚；浓度偏高则 NH₃ 注入过量、氨逃逸超标，腐蚀下游空预器与电厂催化剂中毒，长期损失更为严重。同时，氨水（常温常压挥发性强）与尿素溶液（< 5℃ 易结晶）都存在浓度漂移问题，必须实时监测。
二、传统密度 / 浓度测量方案的痛点
• 氨水浓度（20% 工业级）在常温常压下持续挥发 NH₃，开盖、晴雨季节、罐内温度变化都会引起浓度漂移 ±1~2 wt%；
• 尿素溶液（40%）面临结晶析出风险——温度 < 5℃ 即结晶突变，浓度跳变；
• 化验员每班 1 次取样 + 密度瓶分析——数据滞后严重，DCS 注入量长期凭经验估算调节，超低排放红线压力大；
• 电厂还原剂罐区与计量泵房环境复杂——湿度高、氨气环境、轻度防爆区，对仪表防护要求高。
三、PS7400 解决方案
PS7400 部署于氨水储罐或尿素溶液储罐的出口管路（计量泵进口前），通过 316L 接液音叉直接测量还原剂浓度，PT1000 内置温度补偿自动消除气候变化影响。DCS 脱硝闭环控制综合 PS7400 浓度信号 + 烟道前后 NOx + CEMS 数据 + 锅炉负荷，输出精确的计量泵转速指令，实现注入量 ±1% 精控。

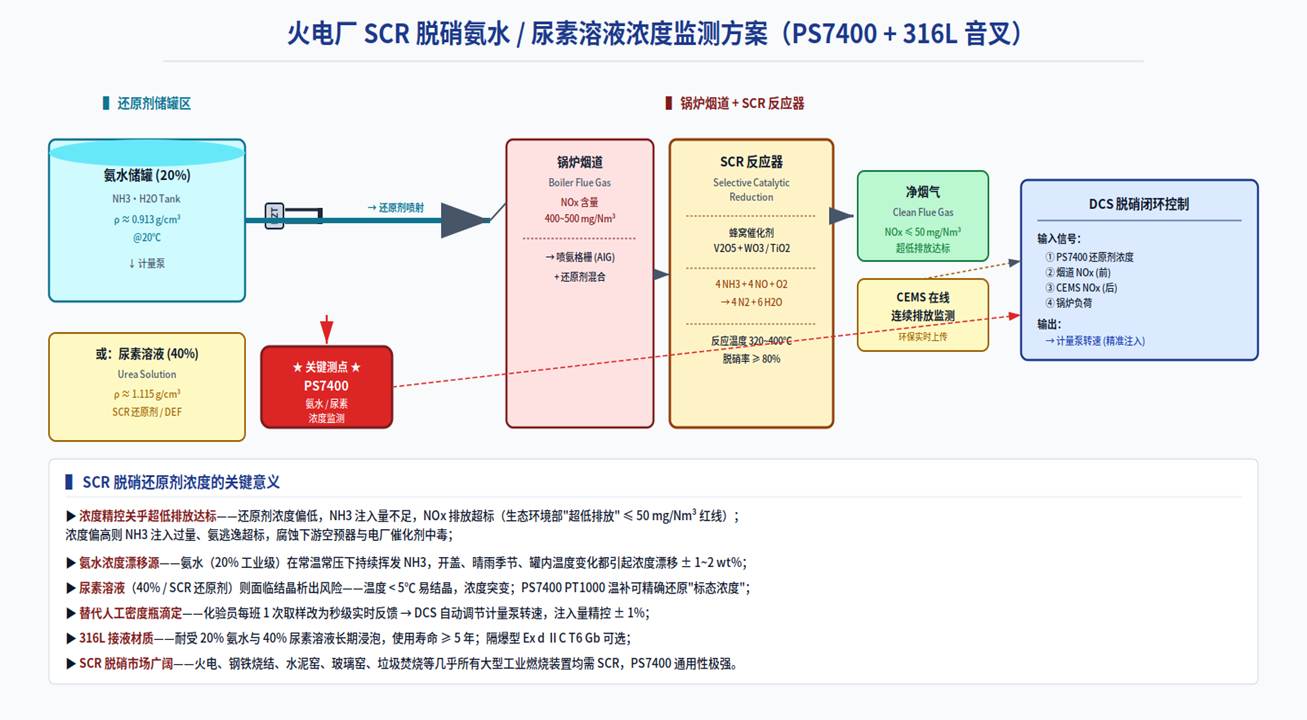

图 1 火电厂 SCR 脱硝氨水 / 尿素溶液浓度监测方案
PS7400 在火电 / SCR 脱硝还原剂的核心技术价值 ▶ PS7400 ±0.001 g/cm³ 精度——对应氨水 / 尿素溶液浓度精度优于 ±0.1 wt%，远超人工密度瓶 ±0.5%； ▶ 316L 接液材质——耐受 20% 氨水与 40% 尿素溶液长期浸泡（材质适用性表中均标注 ☆ 推荐），使用寿命 ≥ 5 年； ▶ PT1000 自动温度补偿——消除氨水罐昼夜温差、四季气候引起的密度漂移，输出真实"标态浓度"； ▶ 尿素溶液低温预警——浓度突变 + 温度低于 5℃ 时 DCS 可触发伴热保温启动，防止结晶堵塞计量泵； ▶ Ex d ⅡC T6 Gb 隔爆可选——满足轻度防爆区的氨气工况要求； ▶ 4-20mA + HART + RS485——与电厂 DCS 与 SIS 安全联锁系统的标准对接通讯。 |
四、客户价值
对比维度 | 原人工取样方案 | PS7400 在线方案 |
响应时间 | 每班 1 次（8 小时） | 秒级连续 |
浓度漂移识别 | 事后纠偏 | 实时跟踪 |
NOx 排放达标 | 红线波动风险 | 稳定达标 ≤ 50 mg/Nm³ |
氨逃逸控制 | 凭经验估算 | DCS 闭环精控 |
还原剂消耗 | 基线（过量保险） | 精确按需 · ↓ 5~10% |
催化剂寿命 | 中毒风险 | 注入精准 · 寿命↑ |
在国内某 2×660 MW 超超临界燃煤电厂的 SCR 脱硝改造项目中，2 台 PS7400 分别部署于氨水储罐与尿素备用罐出口管路。投运 6 个月统计：NOx 排放浓度从原波动范围 35~58 mg/Nm³（偶发超标）稳定收敛至 30~45 mg/Nm³（持续达标），氨逃逸从原 4~7 ppm 降至 2~3 ppm 以内，年化还原剂消耗下降约 8%，对应年节约还原剂费用约 200 万元。该方案已扩展应用至钢铁烧结脱硝、水泥窑 SNCR、垃圾焚烧炉脱硝等多个细分场景。
结语
西安派声（PISONICS）基于 PS7 系列多种密度 / 浓度测量原理（声阻抗 PS7000 / 声速法 PS7020 / 光谱法 PS7100 / 音叉法 PS7400），构建了从含固两相浆体到清洁均匀液体、从单组分到多组分、从经济型到高精度的完整工业过程测量仪表矩阵。其中 PS7400 音叉法密度计——基于压电激励 + 谐振频率检测的成熟物理原理，对标 Emerson Micro Motion FDM 与 E+H Liquiphant 等国际主流品牌——是清洁到轻度污染液体密度 / 浓度测量的"即插即用、免维护"经济选择。
针对火电 / SCR 脱硝还原剂行业的工艺特点，PS7400 系列在线音叉密度 / 浓度计提供从接液材质（316L / 哈氏 / 钛 / 锆 / PTFE）、表面处理（标准抛光 / 电解抛光 / PTFE 涂层）、过程接口（法兰 / 卡盘 / 螺纹）、安装附件（F0~F6）、防爆等级到通讯协议（4-20mA / HART / RS485）的全维度选型与定制能力。如需深入探讨贵司项目的具体工况或获取选型方案，欢迎随时联系西安派声技术工程师团队。
