矿山尾矿充填站与磨矿循环密度测量

充填料浆浓度 65%~78% 还含粗颗粒，超声波密度计能测吗？

以超声波声阻抗法替代差压式密度计，用于充填输送管路与磨矿旋流器给料的浓度控制

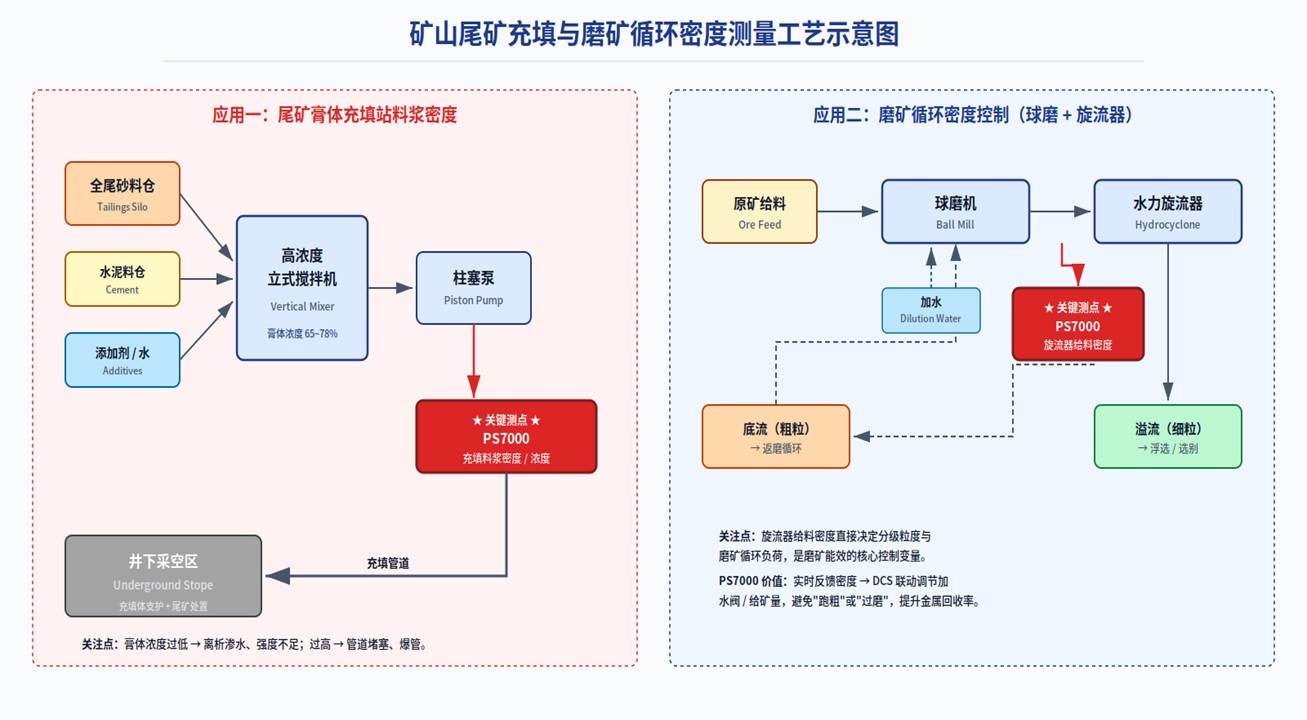

适用范围：金属矿山全尾砂胶结充填站（高浓度搅拌 — 柱塞泵 — 输送管路）与选矿厂磨矿分级回路（球磨机 — 水力旋流器 — 返砂）

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 充填浓度是安全与成本之间的一条窄带

随着绿色矿山与「无废矿山」建设的推进，全尾砂胶结充填已在国内大型有色与黑色金属矿山普遍推广：以选矿厂全尾砂为骨料，配入水泥与添加剂，经高浓度立式搅拌机均化为膏体料浆（典型质量浓度 65 % ~ 78 %），再由柱塞泵通过钻孔与管道输送至井下采空区，既实现尾矿的无害化处置，又对采空区形成支护。而在同一座矿山的选矿厂里，磨矿循环回路（球磨机 — 水力旋流器 — 返砂）的给料密度决定着分级粒度与循环负荷。这两处密度的控制要求并不相同：

▪ 充填浓度过低 —— 料浆易离析、渗水，凝结后充填体强度不足，采空区支护效果打折扣；

▪ 充填浓度过高 —— 管道阻力陡增，堵管乃至爆管的风险上升，一次堵管的疏通与换管往往意味着数天停产；

▪ 旋流器给料密度偏高 —— 分级粒度过细、循环负荷升高，出现过磨与能耗浪费；

▪ 旋流器给料密度偏低 —— 分级「跑粗」，进入选别作业的颗粒粒度过大，选别指标随之下降。

充填料浆可接受的浓度带往往只有 2 ~ 3 个百分点：下限关系充填体强度，上限直接关系管路安全 —— 这意味着测量环节的漂移与滞后会被工艺放大。矿山对密度计的第一要求因此往往不是精度指标本身，而是长期不漂、不堵、不需要停机去伺候。同时，充填站与磨矿回路正在向集中监控、少人值守发展，密度必须以可靠的电信号进入 DCS，而不再依赖人工取样化验。

▍1.2 现有测量方案的局限

▪ 差压式 / 膜片式密度计：膏体料浆固含高、颗粒硬，膜片与引压管长期承受磨蚀，零点漂移快；该厂反馈原差压式方案需要频繁停机校准与更换，引压管在高浓度料浆中也容易堵塞。

▪ 音叉 / 振动式密度计：叉体伸入流道，在高浓度粗颗粒料浆中承受持续冲刷，磨损后频率特性改变、输出产生系统性偏移，现场也发生过叉体断裂。

▪ γ 射线密度计：能适配高浓度料浆，但充填站与井下是人员作业密集、检修频繁的区域，放射源的日常管理、年检与退役处置压力大，多地对新增放射源的审批也在收紧。

▪ 插入式仪表的共性问题：伸入流道的部件在膏体中容易挂料结块，既影响自身测量，也可能成为管路堵塞的起点 —— 而充填管路一旦堵塞，处理代价远高于仪表本身的价值。

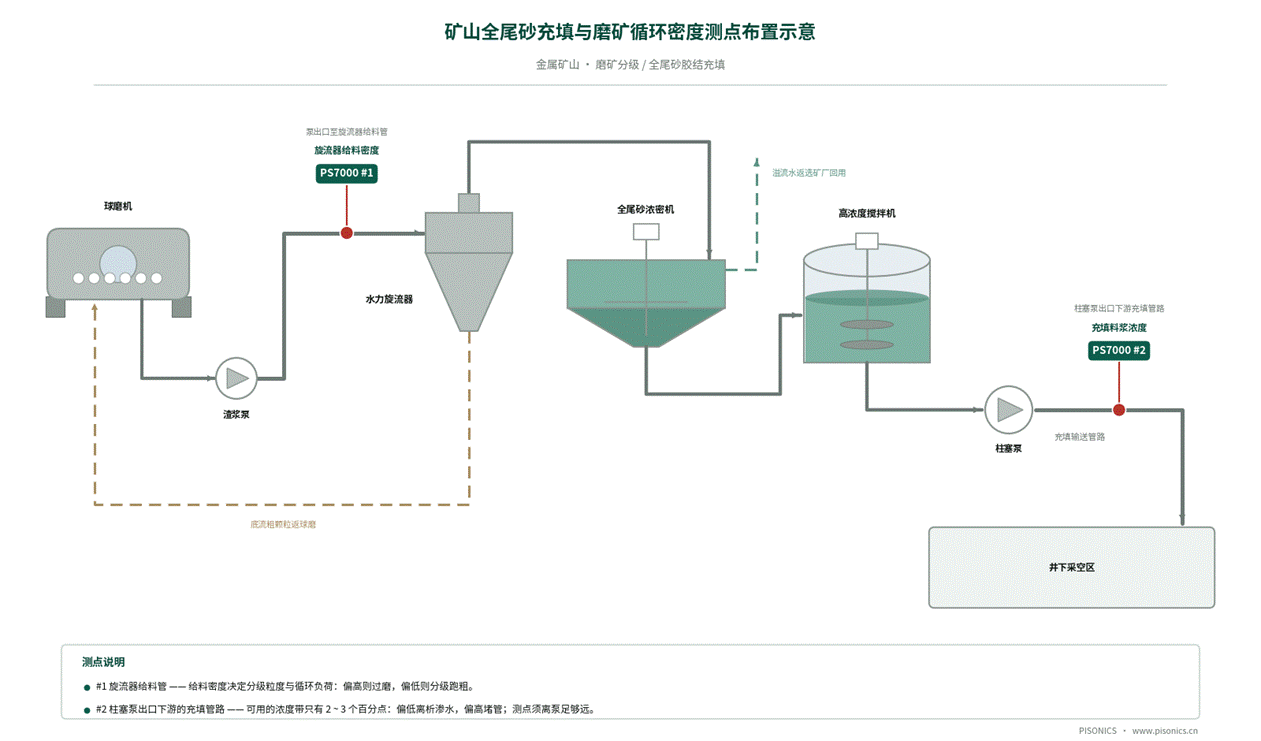

图 1 矿山全尾砂充填与磨矿循环密度测点布置示意图（左：充填站柱塞泵出口料浆密度 / 右：磨矿旋流器给料密度）

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 充填膏体的典型质量浓度为 65 % ~ 78 %，已接近 0 ~ 80 % 量程的上限，选型时应按本厂实际浓度区间设定量程并按介质标定。另请注意说明书的适用性边界：允许液体中存在气泡，但介质中不应含有大量悬浮或沉积的大颗粒物质 —— 掺入粗骨料的充填配比须先核算级配，详见第五节。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ 柱塞泵出口测点须留足直管段：充填柱塞泵的压力与流量脉动很大，而说明书要求安装位置远离泵及阀门、弯头等局部阻力件。应在泵后尽量远处选点并优先选择垂直上行管段；若布置受限只能靠近泵，须接受读数波动增大，通过阻尼参数折中，而不是靠反复标定去修。

▪ 防爆需求必须在选型阶段提出：井下与充填站如有防爆要求，防爆型属定制选项，防爆等级、接线方式与证书需求应在询价时一并明确 —— 出厂后无法在现场改造。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

在山东某黄金矿山的全尾砂胶结充填站，PS7000 替代原差压式密度计部署于充填输送管路，投运约一年。现场比对采用取样称重法，表显值与人工化验值在工艺可接受的偏差范围内保持一致，标定复核均在线完成。该厂反馈：充填料浆的浓度波动区间由 ± 2.5 % 收窄至 ± 0.6 %，投运期间未再发生原有的管道堵塞与爆管事件。

同期在选矿厂磨矿循环的旋流器给料管路部署 PS7000，信号接入 DCS 参与加水阀的闭环调节。该厂同期统计磨机能耗下降约 4 %、金属回收率提升 0.6 个百分点。需要说明的是：能耗与回收率受矿石性质、给矿粒度、药剂制度与设备状态等多种因素共同影响，上述数字是该厂的同期统计口径，不构成仪表的性能指标；具体项目的效果应以本厂的对比数据为准。

▍客户侧的实际收益

▪ 取消了差压膜片与引压管在粗颗粒料浆中的频繁停机校准与更换作业，标定复核可在线完成。

▪ 充填料浆的浓度波动区间收窄（该厂反馈由 ± 2.5 % 至 ± 0.6 %），浓度更容易守在工艺允许的窄带内。

▪ 投运期间未再发生管道堵塞与爆管，避免了相应的停产损失与管路处理成本。

▪ 磨矿旋流器给料密度以稳定电信号进入 DCS，加水阀具备了可用的闭环控制输入；可选 4G 模块适配矿山集中监控与少人值守。

五 常见问题

Q1 充填料浆浓度 65 % ~ 78 %、还含粗颗粒，PS7000 到底能不能测？

A 要分料看，这一条请务必在选型阶段讲清楚。以细粒级为主的全尾砂膏体（选矿全尾砂直接制浆）在满管、流速达标的前提下属于适用范围；PS7000 的量程为 0 ~ 80 % 质量浓度，78 % 已接近上限，须按本厂实际浓度区间设定量程并按介质标定。但说明书对适用性有明确边界：允许液体中存在气泡，介质中不应含有大量悬浮或沉积的大颗粒物质 —— 若充填配比中掺入分级尾砂、棒磨砂、戈壁集料或碎石类粗骨料，粗颗粒会造成回波散射与读数跳变，我们不建议直接按常规型号下单。正确做法是先提供级配曲线（尤其 + 0.5 mm 以上粗粒的占比）与实际浓度区间，由我们核算适用性，必要时改选其他测量原理的方案。边界讲在选型阶段，比投运后再解释偏差要省事得多。

Q2 装在柱塞泵出口行不行？

A 充填柱塞泵的压力与流量脉动很大，而说明书要求安装位置远离泵及阀门、弯头等局部阻力件。工程上的做法是：在泵后尽量远处选点，优先选垂直上行管段；水平安装时保证前 10D、后 5D 直管段（最少前 5D、后 3D）。如果现场布置实在只能靠近泵，读数波动会明显增大，此时只能通过加大阻尼来平滑 —— 但阻尼加大就意味着滞后，对参与闭环的测点是有代价的。这是取舍，不存在两全其美的做法，建议在设计阶段就把测点位置定下来。

Q3 磨矿给料密度波动快，仪表跟得上闭环控制吗？

A 说明书没有给出响应时间指标，我们也不做「秒级响应」一类的承诺。实际跟随速度主要由「基本设置 → 阻尼」参数决定：阻尼小则跟随快、但读数抖动大；阻尼大则平滑、但滞后明显。用于 DCS 闭环时，建议按控制回路的时间常数在现场整定阻尼，并观察加水阀的实际调节效果。另外要注意：标定期间应临时把阻尼调小到 2 ~ 4 秒（说明书要求，阻尼在 20 秒以上会导致采集信号滞后、影响标定精度），标定完成后再恢复运行值。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。
