脱硫废水密度在线测量

脱硫废水污泥浓度怎么测？低固含高氯工况的选型要点

超声波声阻抗法替代 γ 射线密度计 —— 电厂脱硫废水零排放（ZLD）系统的污泥浓度在线监测

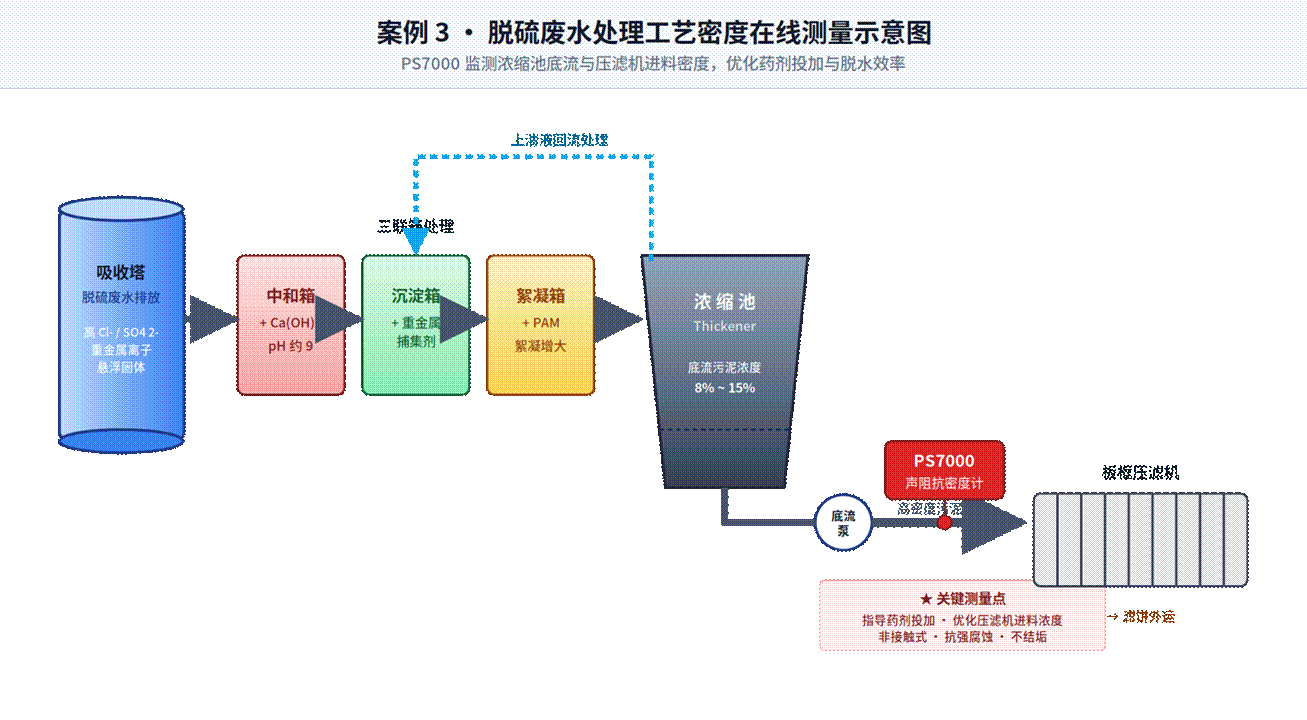

适用范围：火电厂脱硫废水处理系统（三联箱 + 浓缩池 + 板框压滤）—— 浓缩池底流、压滤机进料、污泥回流三类测点

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 底流浓度决定加药量与压滤效率

脱硫废水来自吸收塔浆液的旁路排放，是 Cl⁻ 富集后的高盐度、高悬浮固体、强腐蚀性废液。国内电厂普遍采用「三联箱（中和 + 沉淀 + 絮凝）+ 浓缩池 + 板框压滤机」的经典工艺：先在中和箱投加 Ca(OH)₂ 将 pH 调至 9 左右，使重金属离子形成氢氧化物沉淀；再在沉淀箱投加捕集剂（如 TMT-15）捕集汞、镉等重金属；随后在絮凝箱投加 PAM 形成大颗粒絮体；最后在浓缩池底部沉淀分离 —— 上清液回用，底流污泥送板框压滤机脱水成饼后外运。

这条流程中真正需要连续监测的量，是浓缩池底流（或压滤机进料管线）的污泥浓度：

▪ 底流浓度偏低 —— 意味着加药量不足或浓缩时间不够，压滤机进料稀、单次出饼量低，药剂与人工成本被消耗在低效循环上；

▪ 底流浓度偏高 —— 底流泵与管线的堵塞风险上升，严重时需停车疏通；

▪ 缺少连续在线值 —— 只能依赖定时取样化验（现场通常一班一次甚至更少），加药与排泥的调整始终滞后于工况变化；

▪ 系统性约束 —— 上清液回用水质与压滤滤液回流量都与底流浓度相关，底流失控会沿流程向上游反馈。

因此，浓缩池底流与压滤机进料管线的污泥密度在线监测，是脱硫废水处理系统稳定运行、并把加药量控制在合理区间的前提条件。

▍1.2 现有测量方案的局限

▪ γ 射线密度计：抗结垢、精度高，但属辐射类计量器具，需办理《辐射安全许可证》，并承担年检、放射工作人员资质培训与源退役处置成本。电厂废水处理间通常空间狭小、人员巡检频繁，按辐射工作场所管理的负担尤为明显。

▪ 差压式 / 膜片式密度计：导压管与膜片直接暴露于高氯废水中，普通不锈钢在这类介质中数月即可能出现点蚀甚至穿孔；膜片表面附着絮体与 CaSO₄ 微晶后，零点漂移会被逐步放大。

▪ 音叉 / 振动式密度计：絮凝后的大颗粒絮体容易缠绕、附着在叉体上，叠加 CaSO₄ 微晶结垢，振动频率随附着量单向漂移，读数越测越高，须频繁停机清洗。

▪ 插入式仪表的共性问题：浓缩池底流位置结垢速度快 —— 该厂反馈原有接触式仪表运行不到一周即出现明显失准；伸入流道的部件在絮体丰富的介质中还容易挂料。

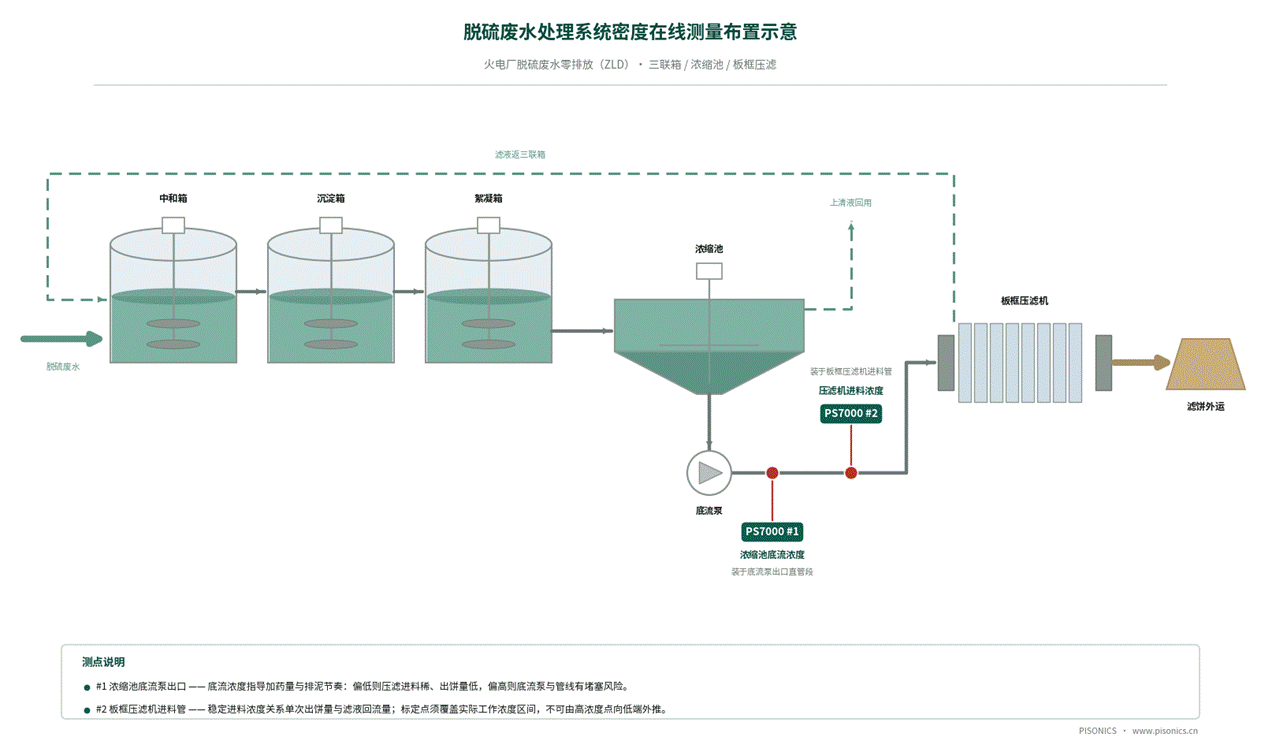

图 1 脱硫废水处理系统密度在线测量布置示意图（浓缩池底流泵出口 / 板框压滤机进料管线）

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 本工况介质温度在标准型 0 ~ 80 ℃ 范围内，无需高温定制型。测量管段衬里（PTFE / 橡胶）、探头材质与防爆型式属定制项，须在选型阶段依据介质全分析确认。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ 衬里与接液材质须按水质定制：脱硫废水 Cl⁻ 常在 20000 mg/L 以上、SO₄²⁻ 含量高，普通不锈钢在数月内即可能点蚀穿孔。测量管段可选 PTFE 或橡胶衬里，探头材质、法兰面、密封件与接地环需一并核对 —— 现场多数腐蚀失效发生在被忽略的密封与法兰面，而不是衬里本体。选型阶段请提供水质全分析（Cl⁻、SO₄²⁻、pH、温度、固含）。

▪ 标定点必须覆盖实际浓度区间：底流固含通常只有 8 % ~ 15 %，属低固含段。切勿用高浓度点向低端外推 —— 低端外推造成的系统性偏差在现场极易被误判为仪表故障。首次标定应在实际工作浓度附近取点，工艺浓度区间发生变化时应补标。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

在华中某 1000 MW 超超临界机组的脱硫废水零排放项目中，PS7000 替代了原有的核源密度计，安装在浓缩池底流泵出口管线。该厂反馈：投运一年内没有拆卸维护记录；表显值与人工取样化验结果的偏差稳定保持在 0.5 % 以内；底流浓度信号已用作三联箱加药、排泥调整与板框压滤机进料判断的依据。

需要说明的是，这里的「偏差 0.5 % 以内」是该厂在其自身取样规则下的统计口径。脱硫废水底流的取样代表性受絮体分布与取样时机影响较大，建议在验收阶段明确取样点位置、取样频次与化验方法，并以连续多组比对的平均偏差与趋势一致性作为判据。

▍客户侧的实际收益

▪ 免除辐射类计量器具的许可证办理、年检、放射工作人员资质培训与源退役处置，废水处理间不再需要按辐射工作场所管理。

▪ 该厂反馈：原接触式方案约每月 2 次的停机清洗与更换作业不再发生，投运一年内无拆卸维护记录。

▪ 底流浓度有了连续可信的在线值，加药与排泥由「按经验、按班次化验」改为按趋势调整。

▪ 压滤机进料浓度的波动区间收窄，进料操作的调整有了依据（具体压滤效果以该厂运行统计为准）。

五 常见问题

Q1 底流固含只有 8 % ~ 15 %，这么低的浓度测得准吗？

A 这是本工况最需要说清楚的边界。± 1 % FS（规格书公示口径为 ± 1 % 质量浓度）是全量程指标；低固含段的固液声阻抗对比度小，浓度每变化一个百分点带来的回波变化幅度也小，同样的信号噪声折算到浓度上占比更大 —— 也就是说，浓度越低，分辨越吃力。工程上的做法有三条：第一，标定点必须落在实际工作区间（8 % ~ 15 %）内，不要从高浓度外推；第二，把仪表用于趋势与阈值判断（如「底流是否达到可压滤浓度」），而不是当作实验室化验的替代；第三，如果工艺要求分辨 0.1 个百分点级别的浓度变化，或测点浓度长期低于 5 %，已超出本仪表的合理适用范围，应改用其它原理或增加化验频次。

Q2 高氯废水会不会把仪表腐蚀穿？衬里怎么选？

A 结构上只有测量管段内壁与探头端面接触介质，不存在插入流道的部件。衬里按介质定：PTFE 对 Cl⁻ 与强氧化性环境的耐受更好，橡胶在含颗粒磨蚀的工况下更耐磨，具体选型需要水质全分析支撑。特别提醒：法兰密封面、密封件与接地环的材质同样要确认 —— 现场不少腐蚀失效发生在这些被忽略的部位，而不是衬里本体。仪表不能替代防腐设计，选型阶段把介质参数给全，比事后换表划算得多。

Q3 药剂投加（PAM、TMT-15、石灰）会不会干扰测量？

A 声阻抗法响应的是介质的密度与声速特性，对 pH 跳变、离子种类本身并不敏感。实际的干扰来自两处：一是加药搅拌带入的游离气泡会抬高回波能量，使读数偏高；二是絮凝后大絮体在管内分布不均，短时间内测点处的介质不具代表性。因此测点应避开加药口下游的近距离位置与排气作业区，并保证流速 > 1 m/s、满管。另需注意 CaSO₄ 微晶会在探头表面缓慢累积 —— 这不是免维护的工况，应纳入日常点检；出现标定失败时，先冲洗探头再重新标定。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。
