石灰石浆液制备密度在线测量

应用案例CASE STUDY · 07

石灰石浆液密度读数钉在上限？先别急着改标定系数

超声波声阻抗法替代音叉式 / 差压式密度计，为加粉与补水闭环提供在线浓度

适用范围：火力发电厂湿法烟气脱硫（WFGD）制浆工段 —— 制浆罐出口、浆液循环管、供浆泵出口至吸收塔的输送管线

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 制浆浓度决定钙硫比，是脱硫系统能耗与达标的源头参数

石灰石浆液是 WFGD 系统消耗 SO₂ 的「弹药」。粉状石灰石（CaCO₃）经皮带或气力输送进入粉仓，由给料阀按设定速率落入制浆罐，与工艺水在搅拌作用下混合，制成质量浓度约 20 % ~ 30 % 的浆液，再由输送泵经长距离管线送往吸收塔参与脱硫反应。

制浆浓度直接决定吸收塔内的钙硫比（Ca/S），它在四个方向上同时起作用：

▪ 浓度偏高—— 单位时间送入塔内的 CaCO₃ 过剩，未反应颗粒随石膏一并排出，既造成粉耗浪费，也加剧塔内结垢；

▪ 浓度偏低—— 同样供浆量下折算的有效钙量不足，脱硫效率下降，SO₂ 排放存在超标风险；

▪ 浓度波动—— 供浆阀开度与钙硫比之间失去稳定的对应关系，DCS 侧无法建立可靠前馈，只能依靠运行人员频繁人工干预；

▪ 粉耗统计—— 石灰石粉的实际消耗需用浓度与流量折算，缺少在线浓度时，粉耗只能靠粉仓料位粗估。

制浆工段对在线仪表的考验和吸收塔不同：这里的主要矛盾不是气泡，而是沉降与结垢。石灰石粉细颗粒硬度高、沉降快，制浆系统又随机组负荷频繁启停，停运时段浆液在管内长时间滞留，管壁与仪表迎流面极易结垢、积泥。选型与选点如果只盯着精度指标，投运半年后往往会在维护量上付出代价。

▍1.2 现有测量方案的局限

▪ 音叉 / 转子式密度计：叉体或转子伸入流道，直接迎受细颗粒石灰石粉的冲刷，该厂反馈运行 6 ~ 12 个月后即出现明显磨损，表现为零点漂移与量程压缩。

▪ 差压式 / 膜片式密度计：对结垢特别敏感，而制浆系统启停频繁、浆液停留时间长，膜片表面极易结垢积泥，该厂反馈每月需停机清洗 1 ~ 2 次。

▪ γ 射线密度计：精度可靠，但制浆是一个工艺成熟、控制精度要求并不极端的工段，为此承担辐射许可证、年检、人员资质与源退役处置的全生命周期合规成本并不划算，已在逐步被替代。

▪ 无稳定在线浓度的后果：数据滞后或频繁跳变时，PLC / DCS 无法建立「加粉 / 加水」闭环，运行只能依靠巡检工经验调节，浓度波动区间被迫放大。

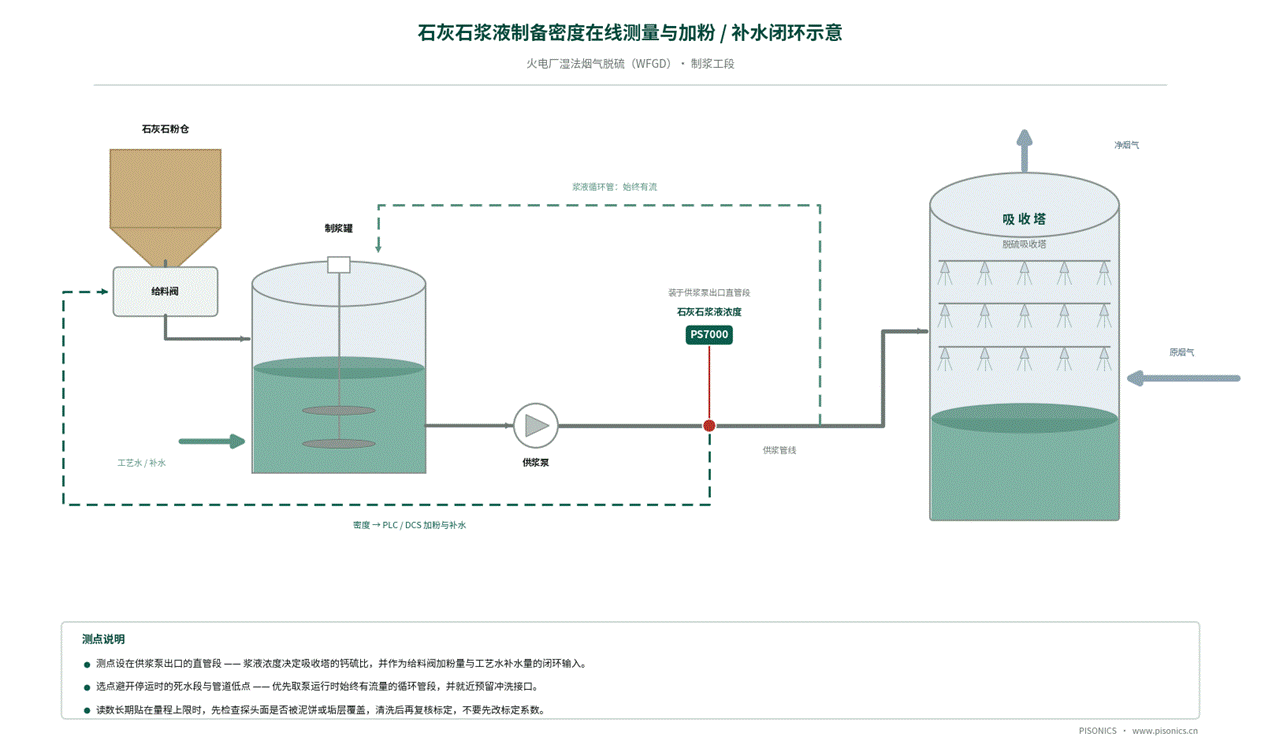

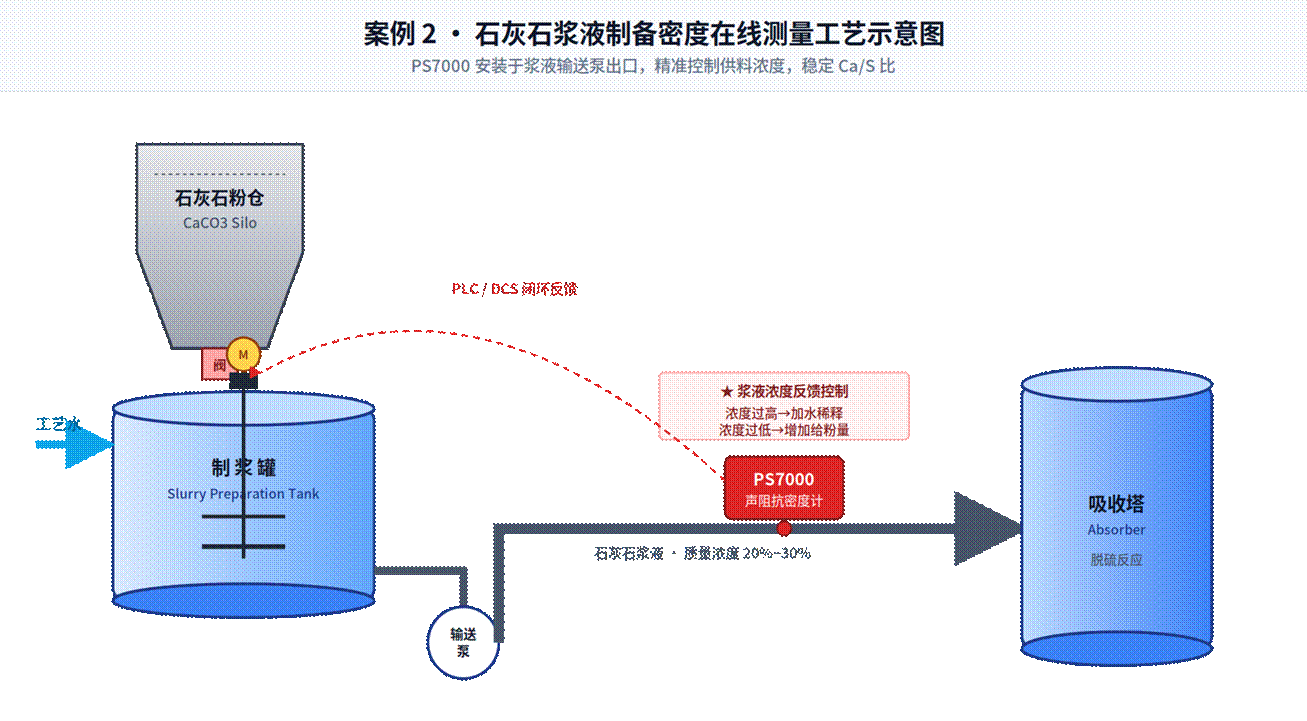

图 1 石灰石浆液制备工段密度在线测量与加粉 / 补水闭环示意图

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

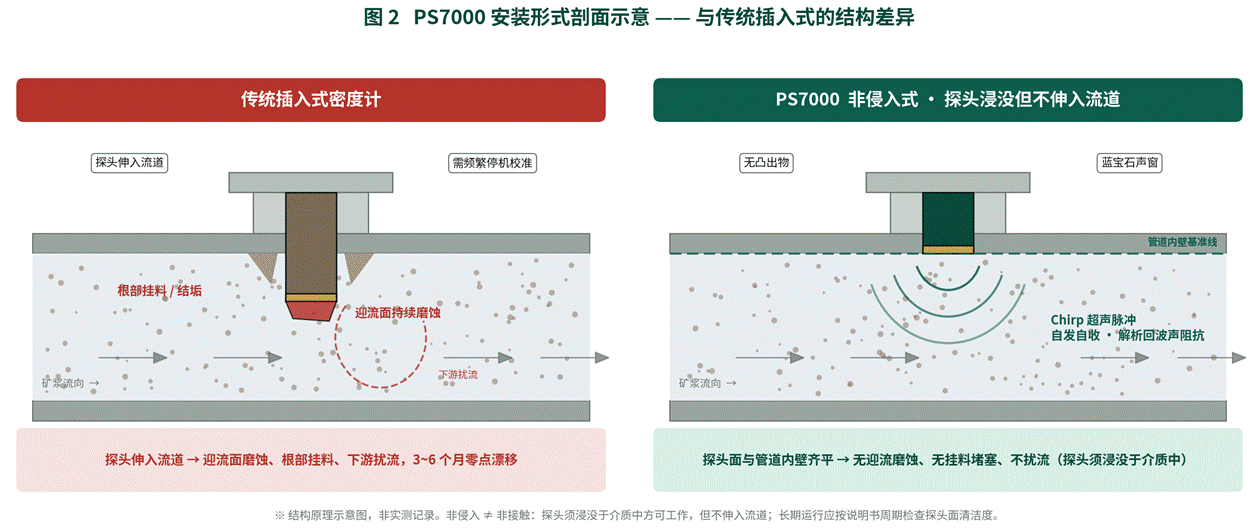

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 石灰石浆液沉降与结垢倾向明显，建议为测量管段就近预留冲洗接口，并把探头面检查列入停机检修项；衬里与探头材质可按浆液磨蚀性在选型阶段定制。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ 探头面被泥饼或垢层掩埋是本工段的首要故障模式：石灰石浆液沉降快、结垢倾向明显，制浆系统又频繁启停，长时间停运后探头表面可能被泥饼或垢层覆盖。此时超声脉冲得不到有效回波，仪表会输出量程上限（URV）附近的固定值 —— 石灰石浆液现场就出现过读数长期钉在 1600 kg/m³、与浆液真实密度毫无关系的情况。判别方法很直接：把管道放空或充入清水，读数应回到 1000 kg/m³ 附近；若仍贴在量程上限、且几乎不随工艺变化，基本可确认探头面被覆盖，应先拆检清洗再重新标定。切勿在探头被覆盖的状态下去改标定系数，那只会把错误固化进系数里。

▪ 选点避开停运时的死水段与管道低点：应优先选择泵运行时始终有流量通过的连续循环管段，避免设在支管末端、旁路或管道低点 —— 这些位置在系统停运后是浆液沉积最严重的地方，既容易埋住探头，浓度也不具代表性。若工艺允许，建议为测量管段就近预留冲洗接口，停机时可直接冲洗探头面，把点检成本降到最低。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

在华东某 2×600 MW 机组的制浆系统，PS7000 以法兰串接方式安装于制浆罐出口管线。投运三个月，该厂反馈浆液浓度波动区间由原来的约 ± 5 % 收窄至 ± 1 % 以内，运行人员的原话是「加粉量基本由系统自动判断，不再依赖经验调节」。上述区间为该厂运行侧的统计口径，具体统计方法与样本量建议在引用时向客户核实。

需要一并说明的是石灰石制浆工段的一个典型故障模式。我们在同类现场遇到过这样的情况：仪表读数长期贴在量程上限（例如一直显示 1600 kg/m³）且几乎不随工艺波动，现场第一反应是「标定跑偏了」，反复调整系数却无济于事。实际原因是探头面被泥饼或垢层完全掩埋，超声脉冲得不到有效回波，仪表输出被钳位在量程上限 —— 那个数字与浆液真实密度没有任何关系。判别只需要一步：管道放空或充清水后读数应回到 1000 kg/m³ 附近，若仍贴在上限即可确认。清洗探头面后重新标定，读数随即恢复正常。此后我们把「探头面检查与冲洗」明确写入石灰石制浆类测点的停机检修清单，并建议在设计阶段就为测量管段预留冲洗接口。

▍客户侧的实际收益

▪ 投运三个月该厂反馈，制浆浓度波动区间由约 ± 5 % 收窄至 ± 1 % 以内。

▪ 加粉量与补水量可由控制系统按在线浓度调节，减少了对巡检工经验判断的依赖（该厂运行人员反馈）。

▪ 取消了接触式仪表每月 1 ~ 2 次的停机清洗与重新校准作业，制浆系统的检修窗口占用下降。

▪ 免除辐射类计量器具的许可证、年检与源退役处置；机内实时 2000 条 + 日记录 400 条的存储，为浓度异常提供了可追溯的原始记录。

五 常见问题

Q1 读数长期贴在量程上限、或者纹丝不动，是标定跑偏了吗？

A 先别动标定。这种现象最常见的原因不是标定，而是探头面被泥饼或垢层覆盖 —— 超声脉冲得不到有效回波时，仪表会输出量程上限（URV）附近的固定值。石灰石浆液现场就出现过读数长期钉在 1600 kg/m³ 的情况，那个数字和浆液真实密度毫无关系。排查顺序建议是：① 把管道放空或充入清水，读数应回到 1000 kg/m³ 附近，若仍贴在上限、且不随工艺变化，基本可确认探头被覆盖；② 拆检测量管段，检查并清洗探头面；③ 清洗干净后重新标定。如果反过来先改标定系数，等于把一个失效的信号强行拉到「看起来正常」的数值，后面再出问题会更难查。这一条同样适用于读数在某个值上长时间纹丝不动的情形 —— 真实浆液密度总是有小幅波动的，完全不动往往意味着信号已经失效。

Q2 石灰石粉磨蚀性强，探头能扛多久？

A 先说结构机理：PS7000 的探头装在测量管段上、不伸入流道，流道内没有凸出物，因此不存在插入式叉体或膜片迎流面被固相持续冲刷的磨损机理，这是与音叉式、转子式仪表最本质的差别；探头本身采用特殊定制材质，光洁度高、耐磨，衬里可按磨蚀性在选型阶段定制。但我们不承诺具体的免维护年限 —— 在制浆工段，实际威胁排第一的是结垢与沉积而不是磨蚀：探头表面结垢会直接导致标定失败，严重时无回波、读数被钳位在量程上限。因此正确的预期是「大幅降低维护频次，但仍需点检」，具体做法是把探头面检查与冲洗列入停机检修的常规项目。

Q3 制浆浓度只有 20 % ~ 30 %，± 1 % 的精度够做加粉闭环吗？

A 对制浆这类控制型测点通常是够用的：± 1 % FS（规格书公示口径为 ± 1 % 质量浓度）对应 20 % ~ 30 % 的工作区间，足以分辨出加粉量偏离带来的浓度趋势，用于「加粉 / 补水」闭环的输入没有问题；若还要用它做石灰石粉的结算级计量，则应改用科里奥利质量流量计一类方案。另外两点必须提醒：一是标定质量比标称精度更重要，新装后 12 ~ 24 小时内应完成首次取样标定，之后每 6 ~ 12 个月复核；二是制浆系统启停频繁，泵停运后管内浆液滞流沉降，读数会缓慢爬升而不再代表真实浓度 —— 建议把供浆泵的运行接点接入控制系统做测量使能，仅在泵运行时采信密度值，这样闭环才不会被停机时段的假数据干扰。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。

关于派声

西安派声信息科技有限公司（PISONICS）专注于超声波在线测量技术，产品覆盖浆体密度、溶液浓度、光谱浓度、液位与流量等工业过程参数。PS7000 系列超声波浆液密度计为公司自主研发的非核源浆体密度在线监测仪表，已在电力脱硫、有色与黑色金属选矿、煤炭洗选、盐湖化工、疏浚工程、市政污泥等行业投入运行。

超声波 · 密度 · 浓度 · 在线测量专家

※ 本案例中的工况参数与运行情况依据实际项目整理；图 1、图 2 为原理与布置示意图，非实测记录曲线。仪表技术参数与安装、标定要求以随货《Pisonics 超声密度计使用说明书》为准，如有变更恕不另行通知。
