AFT 塔（高浓度脱硫浆液处理塔）密度在线测量

AFT 塔浆液密度读数虚高？多泵运行带气工况的规避办法

超声波声阻抗法用于近饱和结晶浆液的浓度监测与排料联锁

适用范围：电厂烟气脱硫与脱硫废水深度处理系统的 AFT 塔（高浓度浆液处理塔）—— 塔釜循环管线、排料管线、结晶器进料

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 塔釜浓度是排料时机的唯一在线判据

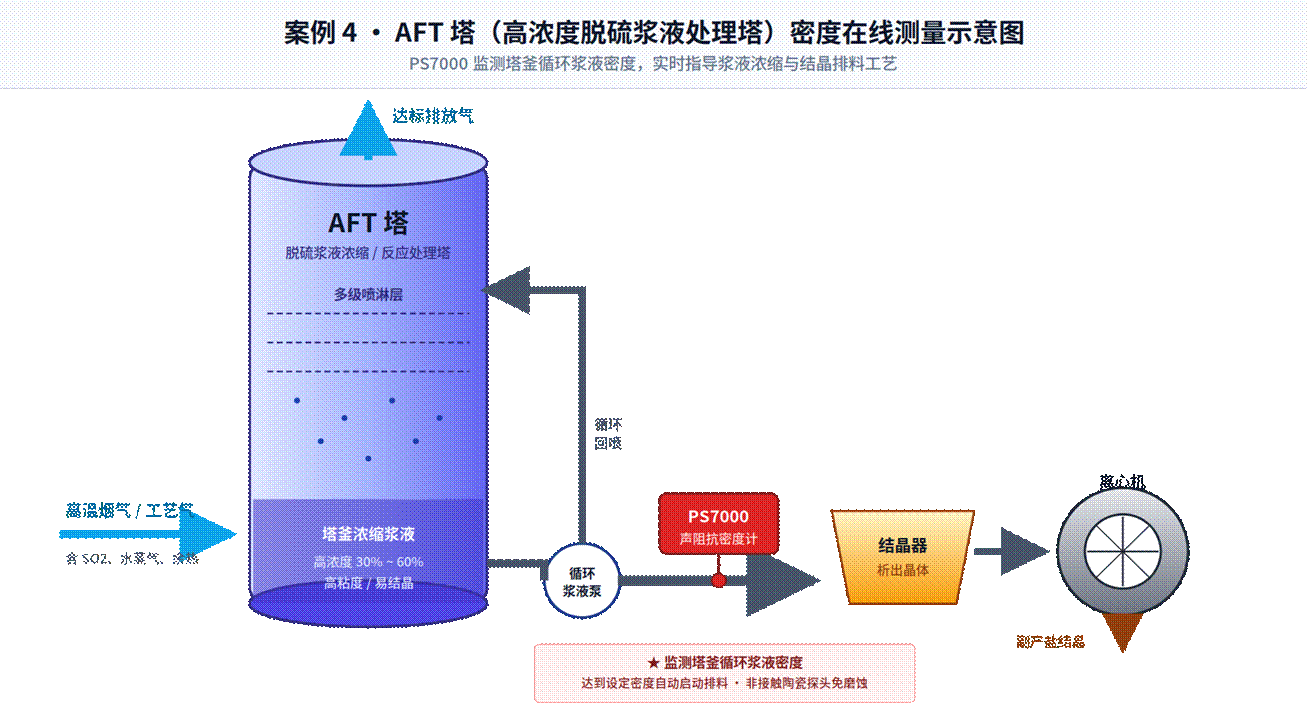

AFT 塔是电厂烟气脱硫与脱硫废水深度处理系统中的关键设备，常用于高浓度浆液的循环吸收、浓缩处理或副产盐结晶预处理。典型工艺中，工艺气自塔底进入，与塔内多级喷淋下来的浆液逆流接触；塔釜浆液经循环泵反复打入喷淋层，形成强烈的气液传质过程，塔釜浆液浓度由此逐步升高。当塔釜浓度达到设定值时需及时排料至下游结晶器与离心机，析出副产盐结晶后外运。

这个工段对密度测量的依赖是结构性的 —— 塔釜里看不见、取样又滞后，排料早晚全凭塔釜浓度这一个量判断：

▪ 排料触发过早 —— 浆液浓度不够，结晶器进料稀，副产盐产率下降、能耗被摊薄；

▪ 排料触发过晚 —— 塔釜浓度越过工艺上限，粘度陡升、晶体析出加剧，循环泵与管线的堵塞风险明显上升；

▪ 结晶器进料稳定性 —— 进料密度波动会直接影响晶体粒度分布与离心机的分离效果；

▪ 取样化验的局限 —— 近饱和浆液取出后温度一变就继续析晶，化验值本身带有滞后与偏差，难以支撑分钟级的排料判断。

该工段浆液具有典型的「三高一易」特点：高浓度、高粘度、高磨蚀，且极易在测量界面析出晶体。塔釜循环管线浆液密度的实时、连续、可靠监测，是 AFT 塔安全运行与排料工艺自动化的核心依据。

▍1.2 现有测量方案的局限

▪ 差压式密度计：导压管在高粘度、易结晶浆液中极易堵塞，堵塞后读数会「冻结」在某个看似合理的数值上，难以及时发现，几乎无法稳定运行。

▪ 音叉 / 振动式密度计：浆液在测量界面温度变化时迅速析出晶体并包裹叉体，振动频率随附着量漂移，读数单向「假高」乃至完全失效。

▪ 插入式探头的共性问题：浆液中悬浮的硬质晶体颗粒持续冲刷插入部件的迎流面，磨损速度快；探头根部还会挂料结晶，形成新的堵塞源。

▪ 量程跨度大：从循环初期到排料时刻，塔釜浓度跨度可达数十个百分点，要求一台仪表同时兼顾大量程与可用精度，分段配表则会带来切换点的衔接问题。

▪ γ 射线密度计：抗结晶、抗磨蚀，但属辐射类计量器具，需办理许可证并承担年检、人员资质与源退役处置成本，新建项目普遍倾向直接选用非核源方案。

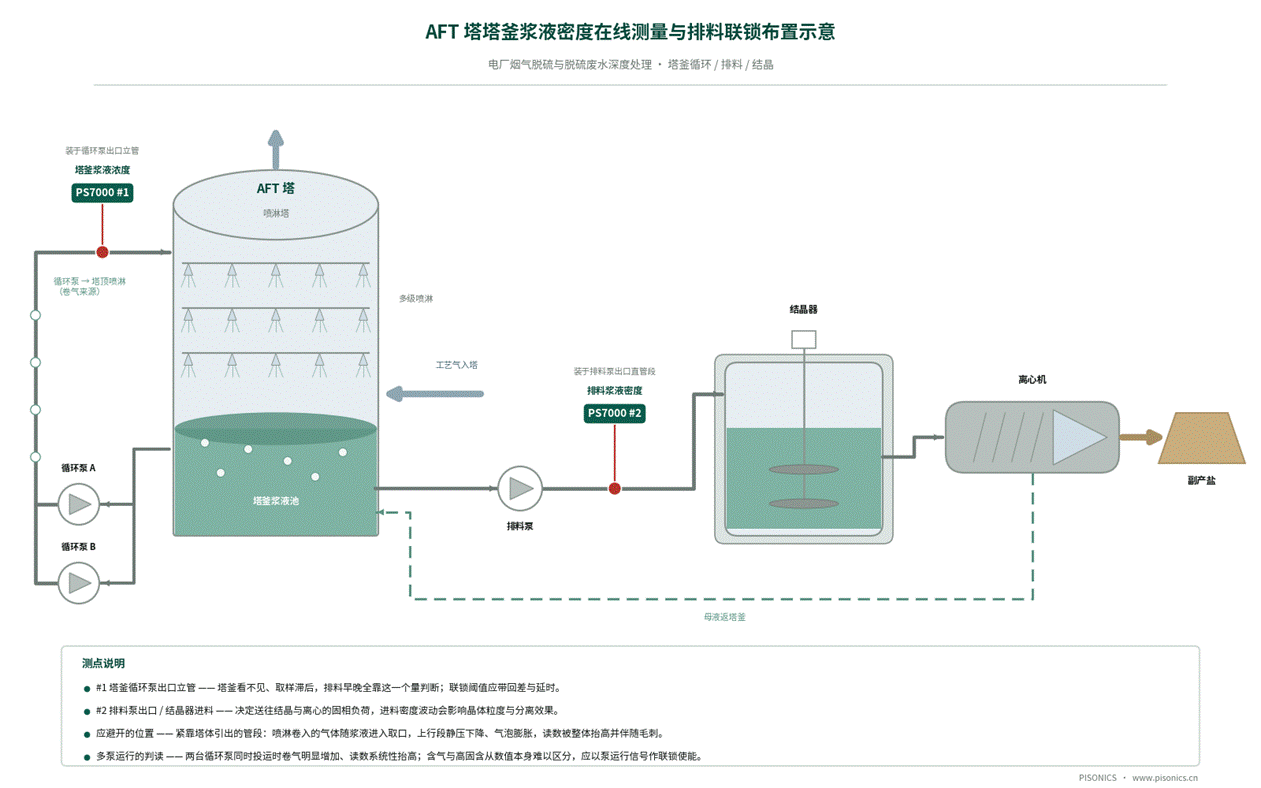

图 1 AFT 塔塔釜浆液密度在线测量与排料联锁布置示意图

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 本案例现场介质温度 5 ~ 20 ℃，在标准型 0 ~ 80 ℃ 范围内。AFT 塔工艺气温度较高，部分项目塔釜浆液温度可能超出 80 ℃ —— 此类工况须选用高温定制型，具体上限请在选型阶段与派声确认。接液材质（哈氏合金、PFA 涂层等）、衬里与防爆型式同属定制项。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ AFT 塔测点必须避开卷气富集区（真实教训）：某电厂 FGD 的 AFT 塔项目，密度测点设在紧靠塔体引出的管段上。单台循环泵运行时读数平稳；两台泵同时投运时，塔内喷淋卷入的气体明显增加，测点处读数出现系统性抬高并伴随毛刺。原因在于：声阻抗法属能量法，游离气泡与固含量的升高会使回波能量朝同一方向变化，单看数值无法区分「含气」与「高固含」，必须结合泵的运行状态、温度趋势与回波能量波动一并判断。对策有三条 —— 将测点移到无气泡扰动的立管段（或把探头下移至静压更高、含气更低的断面，并在管段顶部设 DN15 ~ DN25 排气回流）；在控制逻辑中加入含气判据或泵运行状态使能，含气工况下屏蔽联锁；保证测点处连续流动，避免停流死端积气。切勿用标定系数去补偿含气造成的偏高。

▪ 近饱和浆液的温度与滞流管理：介质在测量界面温度下降时会析出晶体并附着于探头表面，读数会缓慢单向抬高。测量管段应做保温、避免长时间滞流；建议预留冲洗水接口，并把探头点检与清洗后重标纳入定期维护计划。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

在青海某盐化工 / 电厂耦合项目中，AFT 塔塔釜浆液为接近饱和的氯化钾浆液，该厂反馈晶体含量 30 % ~ 40 %，温度在 5 ~ 20 ℃ 间波动。PS7000 安装于塔釜循环泵出口管线，投运后进行了连续两周的比对测试：该厂反馈表显值与人工实验室分析结果的偏差在 0.5 % ~ 0.8 % 区间，浓度峰值期未出现异常读数。此后仪表持续运行，密度信号用于排料时机的判断。

同类工况的另一个项目提供了反向经验，值得在设计阶段一并考虑：当塔釜两台循环泵同时投运、卷气量增大时，测点读数会系统性抬高并出现毛刺（详见 2.4 节与第五章 Q1）。对 AFT 塔这类气液强传质设备而言，测点位置的选择比标定更关键 —— 选点选错了，标定只会把错误固化下来。

▍客户侧的实际收益

▪ 免除辐射类计量器具的许可证办理、年检、放射工作人员资质培训与源退役处置。

▪ 塔釜浓度有了连续在线值，排料时机从依赖人工化验与经验判断，改为按密度趋势与阈值判断（阈值建议带回差与延时）。

▪ 循环管线上不再有伸入流道的部件与导压管，取消了因结晶包裹、堵塞而产生的清洗与更换作业。

▪ 该厂反馈连续两周比对偏差 0.5 % ~ 0.8 %、浓度峰值期无异常，可作为结晶器进料判断的参考输入。

五 常见问题

Q1 AFT 塔浆液本来就带气，读数会不会虚高？

A 会 —— 这是必须讲清楚的原理性限制。我们在某电厂 FGD 的 AFT 塔项目上遇到过：测点设在紧靠塔体引出的管段上，单泵运行时读数平稳，两台循环泵同时投运时，读数系统性抬高并出现毛刺。机理是喷淋卷气随循环增强而增多，气体随浆液进入取口，在上行管段中静压下降、气泡膨胀，正好经过探头断面；停流时死端还会积气。而声阻抗法是能量法，含气与高固含会让回波能量朝同一方向变化，单看密度值无法区分二者，必须结合工况判断 —— 可用的判据包括泵的运行组合、温度趋势（含气造成的跳变往往不伴随温度趋势变化）、以及回波能量的波动幅度。对策是把测点移到无气泡扰动的立管段、或将探头下移至静压更高的断面并在顶部设排气回流，同时在联锁逻辑里加入含气判据或泵运行状态使能。请不要试图用标定系数补偿含气偏差 —— 那只会在单泵工况下把原本准确的读数标歪。

Q2 近饱和浆液会在探头表面结晶，怎么处理？

A 结构上探头不伸入流道，没有插入式探头的迎流冲刷磨损问题；但晶体附着仍然会发生，尤其在测量界面温度下降或长时间滞流时。表现是读数缓慢单向抬高，容易被误当成工艺浓度上升。工程处理：测量管段保温、避免滞流与停流死端、预留冲洗水接口，并把探头点检纳入日常维护。说明书也把「探头表面结垢」列为校准失败的排查项之一 —— 出现标定失败时，先清洗探头再重新标定。这个工况不是免维护工况，请按周期点检。

Q3 一台表能覆盖从循环到排料这么宽的浓度跨度吗？精度够用吗？

A 量程上 0 ~ 80 % 由单台覆盖，± 1 % FS（规格书公示口径为 ± 1 % 质量浓度）是全量程指标。实际做法是按工作区间取标定点：在循环低端与排料高端各取点，使标定曲线覆盖真实跨度，而不是用中间一个点向两端外推。如果排料触发点要求更细的分辨，应在触发点附近补充标定点。另需提醒：排料联锁的阈值应设置回差与延时，避免含气毛刺触发误动作 —— 这一点与上面第一问是同一个问题的两面。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。

关于派声

西安派声信息科技有限公司（PISONICS）专注于超声波在线测量技术，产品覆盖浆体密度、溶液浓度、光谱浓度、液位与流量等工业过程参数。PS7000 系列超声波浆液密度计为公司自主研发的非核源浆体密度在线监测仪表，已在电力脱硫、有色与黑色金属选矿、煤炭洗选、盐湖化工、疏浚工程、市政污泥等行业投入运行。

超声波 · 密度 · 浓度 · 在线测量专家

※ 本案例中的工况参数与运行情况依据实际项目整理；图 1、图 2 为原理与布置示意图，非实测记录曲线。仪表技术参数与安装、标定要求以随货《Pisonics 超声密度计使用说明书》为准，如有变更恕不另行通知。
