吸收塔石膏浆液密度在线测量

脱硫石膏浆液密度总不准？气泡与停泵沉降的成因和对策

超声波声阻抗法替代差压式 / 音叉式 / γ 射线密度计的 WFGD 现场实践

适用范围：火力发电厂湿法烟气脱硫（WFGD）—— 吸收塔浆液池、石膏排出泵出口、石膏旋流器给料管线

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 石膏浆液密度决定副产石膏品质与塔内浆液平衡

湿法烟气脱硫是目前火电厂最主流的脱硫工艺。原烟气自底部进入吸收塔，与自上而下喷淋的石灰石浆液逆流接触，SO₂ 被浆液中的 CaCO₃ 吸收，并在塔底浆液池中经氧化风机强制氧化生成石膏（CaSO₄·2H₂O）。当浆液池中石膏含固量富集到工艺设定值（通常为 20 % ~ 30 %）时，启动石膏排出泵将浆液送往旋流器与真空皮带脱水机，分离出副产石膏。

石膏排出管线上的浆液密度，是这一循环中唯一可以连续获得的固相浓度信号，它同时约束着四件事：

▪ 浆液池石膏富集程度—— 决定石膏排出泵的启停时机。富集不足就排出会造成脱水困难，富集过度则加剧塔内结垢与设备磨损；

▪ 排出管线固相负荷—— 决定送往旋流器与真空皮带脱水机的物料浓度，直接影响副产石膏的含水率与纯度；

▪ 塔内浆液浓度平衡—— 排出量与补浆量需要相互匹配，密度信号失真会打乱这一平衡，重则引发旋流器堵塞、皮带机跑偏一类连锁故障；

▪ 石膏品质的先行指标—— 含水率与纯度需送实验室化验，出结果滞后；排出管线密度是运行人员能够实时看到的先行指标。

FGD 吸收塔区域对在线密度测量而言是一个相当苛刻的现场：氧化风机持续向浆液池鼓风、多台浆液循环泵同时抽吸，浆液中长期存在大量游离气泡；石膏浆液本身具有磨蚀性与结垢倾向，且介质温度常年维持在 50 ~ 60 ℃。测量方案在这里的成败，很大程度上不取决于仪表标称精度，而取决于测点选得对不对。

▍1.2 现有测量方案的局限

▪ γ 射线密度计：测量精度满足要求，但属辐射类计量器具，需向生态环境部门申请《辐射安全许可证》，并承担年检、辐射工作人员资质培训与源退役处置成本。电厂出于简化管理与合规审批的考虑，普遍希望逐步替换。

▪ 音叉 / 振动式密度计：吸收塔浆液受氧化风搅动，含有大量微细气泡，叉体振动频率受气泡干扰，数据频繁跳变，难以稳定参与控制回路。

▪ 差压式 / 膜片式密度计：法兰膜片直接接触强氧化性、含氯离子的石膏浆液，长期运行后膜片表面结垢、腐蚀、磨损，零点漂移明显；气泡聚集在膜片前侧时还会额外引入偏差，需停机清洗与重新校准。

▪ 人工取样化验：代表性与时效性都受限，一次化验往往需要数小时，无法支撑石膏排出泵的启停判断，只能作为在线仪表的比对手段。

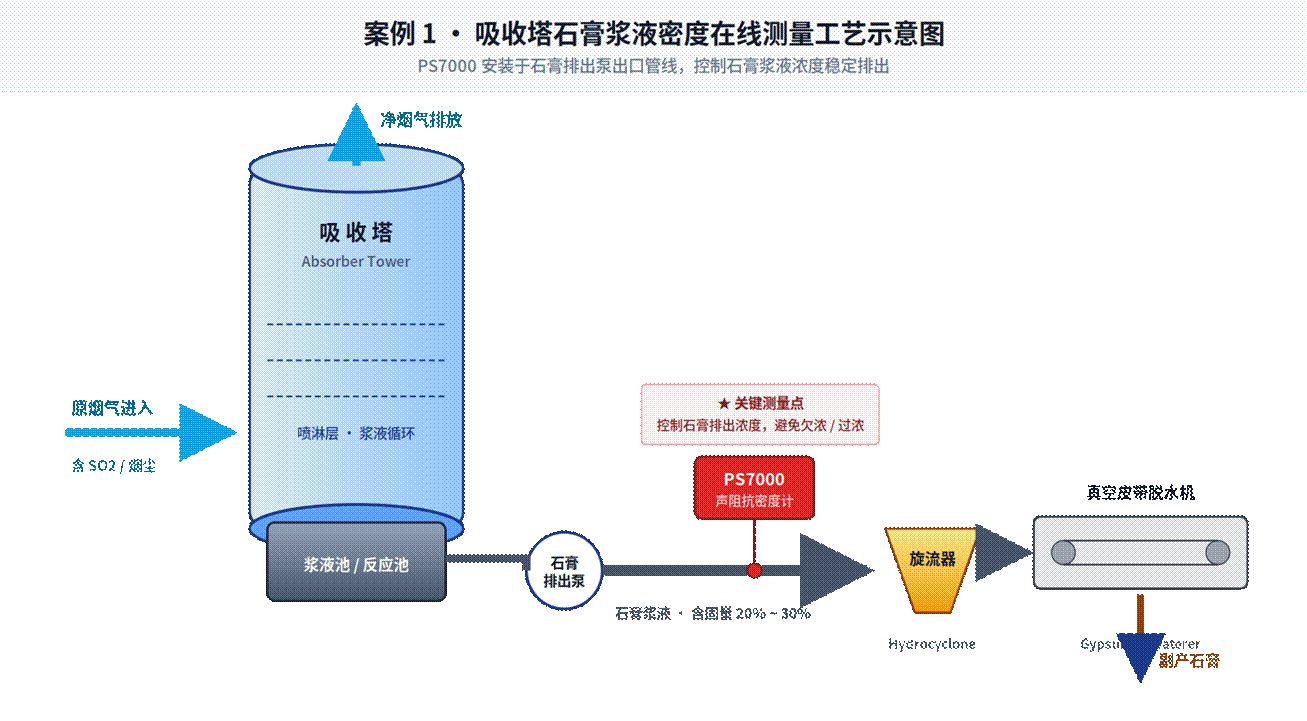

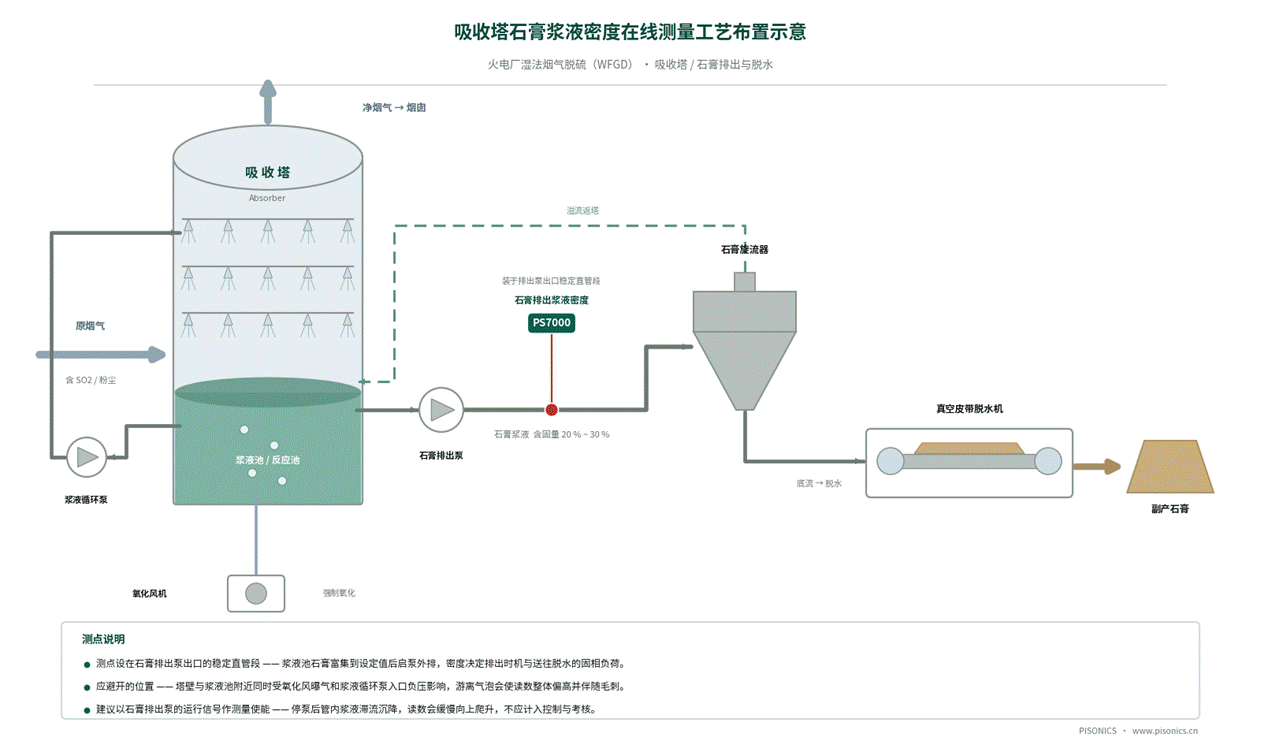

图 1 吸收塔石膏浆液密度在线测量工艺布置示意图（测点选在石膏排出泵出口直管段）

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 本工况介质温度 50 ~ 60 ℃，在标准型 0 ~ 80 ℃ 范围内、但已接近上限，长期运行的环境散热条件需在选型阶段一并核对；吸收塔浆液氯离子含量高时，测量管段衬里与探头材质应按实际水质定制。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ FGD 测点应优先选石膏排出泵出口的稳定直管段：吸收塔塔壁附近或浆液池周边的测点，会同时受到氧化风机曝气与浆液循环泵入口负压段抽吸的影响 —— 两者都会向介质中带入大量游离气泡。气泡会抬高回波能量，现场表现为读数整体虚高、并伴随明显毛刺。这是声学法的原理性限制，无法用标定系数补偿，只能靠选点规避：布点时避开曝气区正上方与循环泵入口段，改取石膏排出泵出口、流态稳定的直管段。

▪ 建议用泵的运行信号做测量使能：石膏排出泵停运后，管内浆液进入滞流状态并开始沉降，探头附近固相逐渐富集，读数会缓慢向上爬升，很容易被误判为浓度真的升高。现场判据有两条：一是介质温度呈恒定斜率单调下降（管内浆液自然降温，而非工艺变化），二是回波能量的波动消失。两个特征同时出现，即说明介质已不再流动，该时段数据不应参与控制与考核。工程做法是把泵的运行接点接入控制系统，仅在泵运行时采信密度值。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

在内蒙古某热电厂，原用的差压式密度计因前端管道泡沫严重、传感器结垢，测量结果偏差较大，机组曾多次因石膏品质波动收到下游用户投诉。换装 PS7000 后，仪表部署于石膏排出泵出口主管道，利旧了原差压计的安装位置。按取样称重法进行多轮比对，表显值与人工化验结果在工艺可接受的偏差范围内保持一致，气泡与结垢导致的漂移问题得到解决，目前已连续运行数年。

这个测点真正的经验来自选点过程。在该厂及同类 FGD 现场，我们都遇到过把测点设在吸收塔塔壁附近的情况：氧化风机曝气与浆液循环泵入口的负压抽吸会带入大量游离气泡，气泡抬高回波能量，读数整体偏高且毛刺频发，怎么调标定系数都调不平。把测点移到石膏排出泵出口的稳定直管段之后，读数即恢复平稳。另一个反复出现的现象是停泵后读数缓慢爬升 —— 那是滞流沉降造成的探头附近固相富集，判据是温度呈恒定斜率下降且能量波动消失，最终通过引入泵运行信号做测量使能解决。这两条经验现已成为我们在 FGD 现场的标准选点要求。

▍客户侧的实际收益

▪ 石膏排出管线密度可连续观测，排出泵的启停时机由经验判断改为按密度阈值判断（该厂反馈）。

▪ 免除辐射类计量器具的许可证办理、年检、人员资质培训与源退役处置，脱硫岛的合规管理负担下降。

▪ 取消了差压膜片的停机清洗与重新校准作业，减少非计划停机。

▪ 经泵运行信号使能过滤后，DCS 侧的密度趋势可直接用于石膏品质波动的事后追溯。

五 常见问题

Q1 吸收塔里氧化风一直在鼓，浆液全是气泡，超声波还能测吗？

A 分两种情况。细小、分散的气泡：Chirp 宽频信号有较好的穿透能力，说明书也明确「允许液体中存在气泡」，相比音叉式在泡沫工况下的持续跳变有明显改善，这类工况可以正常测量。大量游离气泡：例如氧化风曝气区正上方、浆液循环泵入口的负压段，气泡会抬高回波能量，读数整体虚高并出现毛刺 —— 这是声学法的原理性限制，我们不会声称能「彻底解决」，也不建议用标定系数去补，因为补出来的系数只在当时的含气率下成立。正确做法是选点规避：把测点移到石膏排出泵出口的稳定直管段。选点阶段把管道走向图发给我们，可以代为核算。

Q2 为什么石膏排出泵一停，密度读数就慢慢往上爬？

A 那是滞流沉降，不是浓度真的升高。泵停运后管内浆液不再流动，固相在重力作用下沉降，探头附近的局部固含逐步升高，读数就呈缓慢单调爬升。现场有两条判据可以确认：第一，介质温度呈恒定斜率单调下降 —— 这是管内浆液自然散热的特征，工艺波动不会这么规整；第二，回波能量的波动消失 —— 流动介质的能量信号总是有起伏的，波动消失说明介质静止了。两条同时成立即可判定为停泵滞流段。工程上的处理办法是把石膏排出泵的运行接点接入控制系统，仅在泵运行时采信密度值，停泵时段保持上一有效值或置为无效，这样既不会误导运行人员，也不会污染历史曲线。

Q3 石膏浆液 50 ~ 60 ℃、氯离子含量高，仪表长期用会不会有问题？

A 温度方面，50 ~ 60 ℃ 在标准型 0 ~ 80 ℃ 的介质温度范围内，可以直接使用；但需注意两点：一是已接近上限，测量管段周边的环境散热条件应在选型阶段核对；二是温度变化本身会影响声速进而影响测量信号，因此标定时要求温度稳定，工艺温度出现大幅变化后应复核标定。腐蚀与结垢方面，含氯离子的石膏浆液对材质有要求，测量管段衬里与探头材质需按实际水质在选型阶段确定；探头采用特殊定制材质，光洁抗结垢，且不伸入流道、没有迎流冲刷的磨损机理，但我们不承诺免维护 —— 说明书把「探头表面结垢」列为校准失败的排查项，实际运行中应把探头面检查与冲洗纳入停机检修的常规项目。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。

关于派声

西安派声信息科技有限公司（PISONICS）专注于超声波在线测量技术，产品覆盖浆体密度、溶液浓度、光谱浓度、液位与流量等工业过程参数。PS7000 系列超声波浆液密度计为公司自主研发的非核源浆体密度在线监测仪表，已在电力脱硫、有色与黑色金属选矿、煤炭洗选、盐湖化工、疏浚工程、市政污泥等行业投入运行。

超声波 · 密度 · 浓度 · 在线测量专家

※ 本案例中的工况参数与运行情况依据实际项目整理；图 1、图 2 为原理与布置示意图，非实测记录曲线。仪表技术参数与安装、标定要求以随货《Pisonics 超声密度计使用说明书》为准，如有变更恕不另行通知。
