固井水泥浆密度怎么在线测?高压、卷气与加重浆三个难点
以超声波声阻抗法替代核子与振动式密度计,为固井车一键式自动混浆提供密度闭环输入
适用范围:石油天然气钻完井固井施工 —— 固井车(橇)连续混浆返出管线与高压管汇;同类工况可延伸至隔离液、冲洗液密度监测
▍项目快报 / 工况速览
客户行业 | 石油天然气钻完井 / 固井装备 |
应用区域 | 西南某固井装备制造与作业现场 |
测量介质 | 水泥浆(含超低密度防漏浆与加重浆)、隔离液、冲洗液 |
介质温度 | 常温工况(仪表标准型允许 0 ~ 80 ℃) |
管径 / 安装 | 固井车混浆返出 / 高压管汇管线;对置双探头,探头壳与管段焊接 |
量程 / 精度 | 1.0 ~ 3.0 g/cm³;± 1 % |
现场标定 | 清水标定后直接投用;取样称重法复核 |
替代对象 | 放射性同位素(γ 射线)密度计、科氏力质量流量密度计、音叉式密度计、人工泥浆比重秤 |
运行情况 | 已完成五组密度、三档流速的专项验证测试;西南现场部署运行 |
一 工艺背景与测量痛点
▍1.1 密度窗口只有 0.02 ~ 0.05 g/cm³ 的余地
固井是钻完井的关键工序:水泥浆经固井泵注入套管与地层之间的环空,凝固后形成水泥环,封隔油气水层、支撑并保护套管。水泥浆密度必须精确落在地层孔隙压力与破裂压力之间的「安全密度窗口」内,两侧都是硬边界:
▪ 密度偏低:环空液柱压力不足,易引发油气侵乃至井喷,且水泥石强度不够、封固质量差;
▪ 密度偏高:超过地层破裂压力,造成井漏、水泥浆漏失与窜槽,固井质量报废。
对深井、超深井以及高温高压、窄压力窗口井,密度的可调余地往往只有 0.02 ~ 0.05 g/cm³。而现代固井多采用固井车(橇)连续混浆施工,水泥灰与清水按比例在线混合,密度随混浆过程实时波动 —— 要实现由控制系统按目标密度自动调节水灰比的「一键式」混浆,前提是有一台能实时、准确、稳定输出密度的在线仪表。密度测量一旦失真,自动控制便无从谈起,只能退回人工经验操作。
另一个变化是量程需求在拉宽:超低密度防漏水泥浆与加重水泥浆的应用都在增多,一台仪表需要覆盖 1.0 ~ 3.0 g/cm³ 的跨度。
▍1.2 现有测量方案的局限
▪ 放射性同位素(γ 射线)密度计:精度尚可,但内置放射源属辐射类计量器具,需办理《辐射安全许可证》。固井车跨区域转场、海上平台作业时,放射源的运输、保管与退役处置受严格管控,购置与年度维护成本高。
▪ 科氏力质量流量密度计:当前固井车的主流配置,但对低密度水泥浆及混浆产生的气液两相介质测量误差较大,难以支撑远程自动控制;微弯管内壁易挂壁结垢,挂壁后整机失效,配件与检维修费用高。
▪ 音叉 / 振动式密度计:两个短板叠加 —— 一是最大工作压力通常在 10 ~ 20 MPa 量级,难以适应固井泵注的高压管汇;二是这类仪表的标定范围多止于 1.8 g/cm³ 量级,而常规固井纯水泥浆已在 1.87 g/cm³ 以上、加重浆超过 2.2 g/cm³,固井的主战区整体落在其标定范围之外。
▪ 压差式密度计与人工比重秤:前者受固井车结构及混浆搅拌时浆体上下波动影响,测值漂移,高压强磨蚀工况下膜片寿命短;后者依赖人工定时取样,数据滞后且离散,无法参与闭环控制。

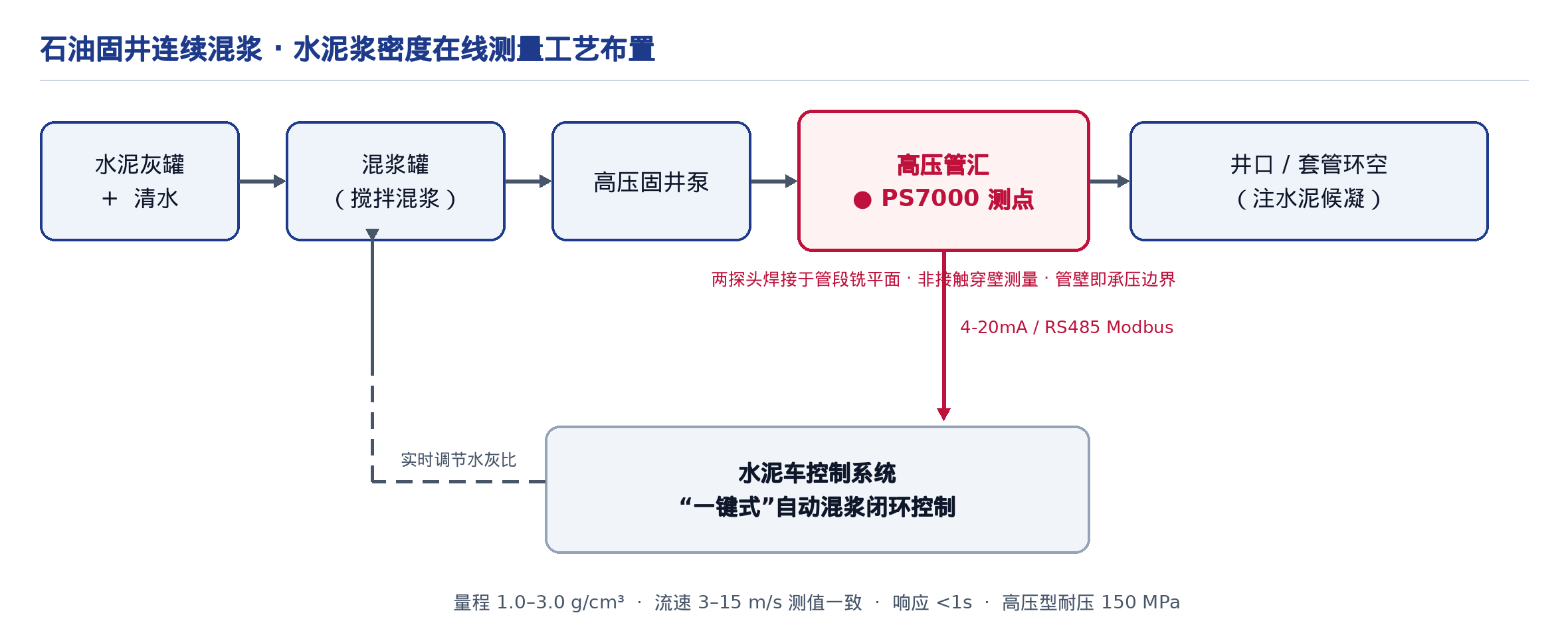

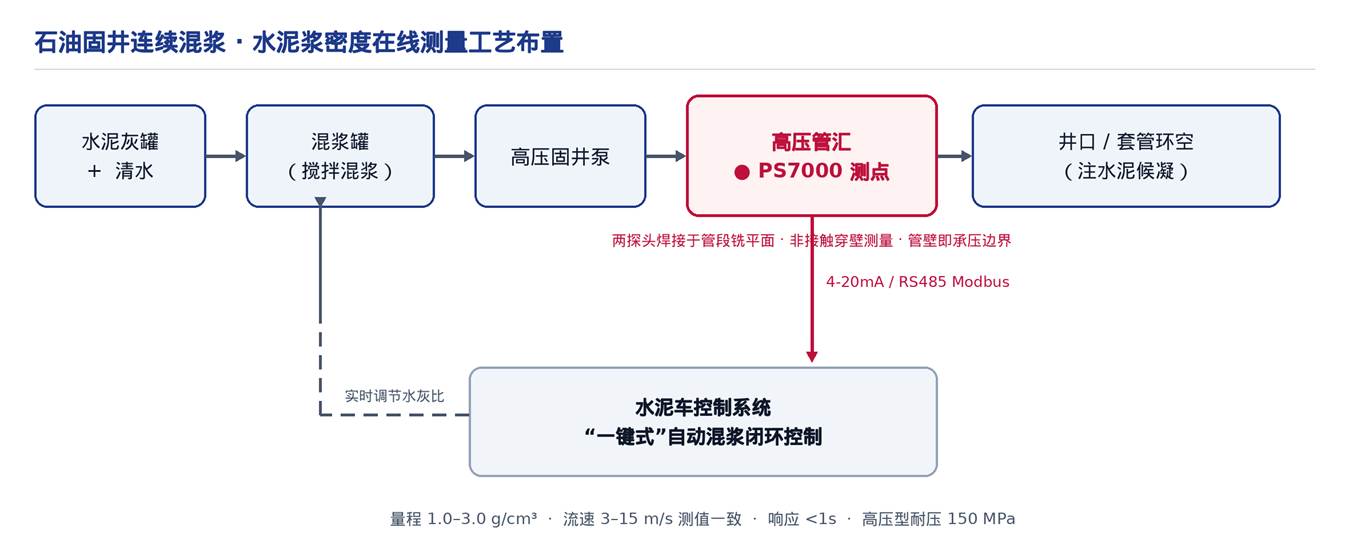

图 1固井连续混浆水泥浆密度在线测量工艺布置示意
二 PS7000 的技术路径
▍2.1 测量原理:线性调频(Chirp)声阻抗法
超声波在介质中传播遇到固液界面时,回波强度由界面两侧的声阻抗差异决定,而声阻抗 Z = 介质密度 ρ × 声速 c,与介质密度直接相关。仪表持续发射线性调频(Chirp)超声脉冲并实时采集回波,主机通过算法解析回波的声阻抗特征还原介质密度。
Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰 —— 这一点在固井混浆工况下尤为关键:连续混浆本身就是强卷气过程,而振动式仪表把进入测量管的气泡直接计为低密度介质,属原理层面的偏差,标定无法修正。
与 γ 射线法的本质区别在于:仪表不含任何放射源,属非核源仪表,无需辐射安全许可证,也不涉及源的年检、人员资质与退役处置。固井车跨区域转场与海上平台作业尤其受益于这一点。
▍2.2 固井专用结构:对置双探头焊接式,探头不接触水泥浆
固井型与派声其它 PS7000 机型的安装结构不同,此处单独说明:
▪ 对置双探头焊接式:在测量管段的对边各铣出一个平面,探头壳与管段焊接成整体,换能器封装在探头壳内,由两根引线接至主机。
▪ 探头不接触水泥浆:换能器隔着管壁工作,水泥浆只与管段内壁接触。这与派声其它 PS7000 机型的浸没式安装不同 —— 固井工况选用这一结构,正是为了同时解决高压承压与强磨蚀两个问题。
▪ 管壁即承压边界:流道内没有任何插入件、也没有承压膜片,最大工作压力随测量管段的压力等级定制,可按固井泵压与井口压力的实际要求选配。
▪ 无挂壁与堵塞源:流道是一段光滑直管,不存在振动管内壁被水泥与重晶石冲蚀、或微弯管挂壁后整机失效的问题。
▪ 适用性边界:允许介质中存在气泡;但介质中不应含有大量悬浮或沉积的大颗粒物质。
▍2.3 关键技术参数
项目 | 规格 | 项目 | 规格 |
测量原理 | 超声波线性调频(Chirp)声阻抗法 | 管道直径 | 按固井管汇口径定制 |
测量范围 | 1.0 ~ 3.0 g/cm³ | 安装方式 | 对置双探头,探头壳与管段焊接 |
测量精度 | ± 1 % | 最大工作压力 | 随测量管段压力等级定制 |
供电电源 | DC 24V | 外形尺寸 | 288 (W) × 190 (D) × 95 (H) mm |
产品功耗 | 1 W | 产品重量 | 约 2.5 kg |
环境温度 | -30 ℃ ~ 60 ℃ | 显示窗口 | OLED 屏 |
介质温度 | 0 ℃ ~ 80 ℃ | 模拟输出 | 双路 4-20 mA |
湿度范围 | ≤ 98 %RH | 数字输出 | RS485 / Profibus DP / 蓝牙 5.2 |
防护等级 | IP67 | 现场标定 | 清水标定后直接投用,取样称重法复核 |
※ 以上为固井高压型的参数口径,与派声其它 PS7000 机型(浸没式安装)不同。最大工作压力取决于测量管段的压力等级,须在选型阶段按固井泵压与井口压力确认。
▍2.4 选型与安装条件(重要)
以下条件直接决定现场测量的稳定性,建议在设计选点阶段即予确认,可避免绝大多数投运后的偏差争议:
▪ 装在混浆返出或高压管汇的直管段上:避开泵出口的脉动段与弯头下游;测量管段两端按工艺管线的压力等级选配法兰或焊接接口。
▪ 测值不随流速变化,但仍需避开明显的两相分层区:实测已覆盖 3 / 9 / 15 m/s 三档流速,读数一致;真正需要规避的是混浆罐液面附近与吸入口负压区那类连续气相进入的位置。
▪ 清水标定后即可投用:现场用清水做一次标定,即可直接测量水泥浆,不需要按每种浆体密度逐一标定。这是声阻抗法在固井这种密度跨度大、配方变化快的工况下的实用价值所在。
▪ 跨区域转场无需辐射审批:非核源仪表,固井车转场、海上平台进出场不涉及放射源的运输、保管与退役手续。
▪ 超出 80 ℃ 的介质须另行确认:标准型介质温度上限为 80 ℃,高温固井工作液的适用性须在选型阶段与派声确认。
▪ 测量管段的压力等级要按泵压定:仪表本身没有承压膜片,最大工作压力完全取决于测量管段 —— 这一项须在选型阶段按固井泵压与井口压力的实际要求确认,不要沿用常压工况的管段配置。
▪ 加重浆与超低密度浆共用一台表时先核量程:量程为 1.0 ~ 3.0 g/cm³,覆盖从防漏浆到加重浆;但若现场存在超出该区间的特殊配方,须提前告知以便核定。
▍2.5 现场标定:清水标定 + 取样称重法复核
固井工况的标定方式与常规浆体测点不同:现场用清水做一次标定后即可直接投用于水泥浆,不需要按每种浆体密度逐一标定。验证测试中,同一台仪表以清水完成标定后直接测量五种密度的水泥浆,读数与称重法基准一致。
投运后的复核仍用取样称重法:取样点应尽量靠近测量管段,取样与读数须同步记录 —— 混浆过程密度变化快,取样滞后会被误判为仪表偏差。
更换测量管段、改变管径或调整配方体系后应重新比对。
三 改造前后对比
对比维度 | 原核子 / 科氏力 / 音叉方案 | PS7000 方案 |
合规与转场 | 放射源需许可证、年检与退役处置;跨区域转场与海上作业受管控 | 非核源、零辐射,转场与进出场不涉及放射源手续 |
卷气工况 | 气液两相误差大,振动式把进入测量管的气泡计为低密度介质 | Chirp 宽频解析可穿透气泡层;大量连续气相进入的位置仍需按 2.4 选点规避 |
高压适应性 | 音叉式常见上限在 10 ~ 20 MPa 量级 | 流道内无插入件、无承压膜片,最大工作压力随测量管段压力等级定制 |
加重浆量程 | 振动式标定范围多止于 1.8 g/cm³ 量级 | 1.0 ~ 3.0 g/cm³,已在 2.48 g/cm³ 实测验证 |
挂壁与维护 | 微弯管挂壁后整机失效,配件与检维修费用高 | 流道是光滑直管,无挂壁与堵塞源 |
标定工作量 | 换一种浆体配方往往需重新标定 | 清水标定后可直接投用于水泥浆,不逐一标定 |
四 现场验证与运行情况
该方案完成了一轮专项验证测试:以 1.28 / 1.59 / 1.90 / 2.28 / 2.48 g/cm³ 五组不同密度的水泥浆,分别在 3 / 9 / 15 m/s 三档流速下连续测量,并与人工称重法逐次比对。同一台仪表以清水完成标定后直接投用,未针对各密度点单独标定。
结果:各密度点的仪表读数与称重法基准的偏差在 ± 0.03 g/cm³ 以内,且同一密度点在三档流速下的读数一致 —— 这两条对固井的意义不同。前者说明量程覆盖到加重浆区间仍然可用;后者说明测值不随混浆流量变化,DCS 拿到的是密度本身而不是流量的函数。
该方案已在西南某固井装备制造与作业现场部署于水泥车混浆管线,多次与人工取样化验比对,长期运行稳定。面向海上平台高压固井的井口高压型正在推进试制。
关于比对方法的说明 现场比对本身带有方法误差:取样点与测点的空间距离会引入输送滞后,取样操作的代表性、化验环节的精度也都会贡献偏差。因此我们不使用「完全吻合」一类表述,而是建议以连续多组比对的平均偏差与趋势一致性作为验收依据,并在合同附件中明确取样规则。派声可提供标准的现场比对与验收方案。 |
▍客户侧的实际收益
▪ 免除放射源的许可证办理、年检、人员资质与退役处置,固井车跨区域转场与海上平台进出场不再受放射源管控牵制。
▪ 清水标定后即可投用于各种密度的水泥浆,不需要按配方逐一标定,减少了施工前的准备时间。
▪ 流道内无插入件与承压膜片,取消了微弯管挂壁后的清洗与更换作业。
▪ 密度信号经双路 4-20 mA 与 RS485 接入水泥车控制系统,为水灰比闭环调节提供了可用的输入量。
五 常见问题
Q1 加重浆到 2.4 g/cm³ 以上还能测吗?
A 量程是 1.0 ~ 3.0 g/cm³,验证测试的最高密度点做到 2.48 g/cm³,读数与称重法基准一致。这一点值得单独说明:不少振动式仪表的标定范围止于 1.8 g/cm³ 量级,而常规固井纯水泥浆已在 1.87 g/cm³ 以上、加重浆超过 2.2 g/cm³ —— 选型时建议直接索要 1.9 ~ 2.4 g/cm³ 区间的标定证书,而不是只看标称精度数字。若现场配方超出 3.0 g/cm³,须提前告知以便核定。
Q2 混浆卷气这么厉害,读数会不会被气泡带偏?
A Chirp 宽频信号对混拌卷入的分散气泡有较好的穿透能力,这正是声阻抗法相对振动式的原理性差别 —— 振动式测的是管内总质量,气泡进入测量管即被计为低密度介质,属原理层面的偏差,标定无法修正。但也要说清边界:若测点处存在连续气相(例如混浆罐液面附近、吸入口负压区),任何声学方法都读不到有代表性的浆体,正确做法是按 2.4 节的原则调整测点位置。
Q3 测值会随混浆流量变化吗?
A 验证测试专门做了这一项:同一密度点在 3 / 9 / 15 m/s 三档流速下读数一致。这对固井有实际意义 —— 连续混浆过程排量本身在变,如果测值随流速漂移,DCS 拿到的就是密度与流量的混合量,闭环会被带偏。需要注意的是测点仍应避开泵出口的脉动段与弯头下游,那里的问题不是流速而是流场不稳定。
Q4 探头接不接触水泥浆?和你们其它机型一样吗?
A 固井型不接触。换能器封装在与管段焊接成整体的探头壳内,隔着管壁工作,水泥浆只与管段内壁接触。这一点与派声其它 PS7000 机型不同 —— 那些是浸没式安装、探头面与管道内壁齐平。固井工况选用焊接式对置双探头,是为了同时解决高压承压与强磨蚀两个问题:流道内没有插入件、也没有承压膜片,最大工作压力由测量管段的压力等级决定。
Q5 现场怎么标定?每换一种浆体都要重标吗?
A 不需要。现场用清水做一次标定后即可直接投用于水泥浆。验证测试中,同一台仪表清水标定后连续测量 1.28 / 1.59 / 1.90 / 2.28 / 2.48 g/cm³ 五种密度的水泥浆,读数与称重法基准一致。投运后的复核用取样称重法,取样点尽量靠近测量管段、取样与读数同步记录 —— 混浆过程密度变化快,取样滞后容易被误判为仪表偏差。
Q6 测点该选 PS7000 还是别的型号?
A 固井水泥浆这类高压、强磨蚀、含气的介质,PS7000 固井型是派声产品线中对应的选择。其它工况:常压浆体密度选 PS7000 标准型(浸没式安装);管道不允许开孔或老旧管道改造选 PS7010 外夹式;清洁液体的浓度分析选 PS7020 声速式;多组分浓度分析选 PS7100 光谱式;二元体系且介质有颜色或浊度选 PS7110 折光式;大罐大管径、低磨蚀液体选 PS7300 差压式;清洁化工液体需高分辨率选 PS7400 音叉式;含水悬浊液选 PS7600 微波式。
