有色冶金选矿厂矿浆密度在线测量

矿浆密度计怎么选？选矿厂不用放射源的在线密度测量实践

超声波声阻抗法替代 γ 射线 / 差压式的工程实践

适用范围：有色金属（铜 / 铅锌 / 钼 / 镍 / 钨）与黑色金属（铁矿）选矿厂 —— 磨矿分级、浮选、浓密三大工段

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 密度是选矿全流程的控制变量

有色金属选矿厂（铜、铅、锌、镍、钼、钨等）的核心湿法工艺包括破碎—磨矿—分级—浮选—浓密—过滤等环节，黑色金属（铁矿）选矿流程与之高度相似。每一环节的矿浆密度（或固液比）都是工艺控制的关键变量：

▪ 磨机排料密度 —— 决定磨矿循环负荷，直接影响磨机能耗与衬板寿命；

▪ 旋流器给料密度 —— 决定分级粒度，直接影响后续浮选效率；

▪ 浮选机给料浓度 —— 决定药剂作用效果，直接影响金属回收率；

▪ 浓密机底流密度 —— 决定精矿 / 尾矿排放浓度，直接影响过滤、压滤与尾矿输送的稳定性。

行业内普遍引用的经验值是：矿浆浓度每偏离设定值 1 个百分点，金属回收率约下降 0.3 % ~ 0.5 %、磨矿能耗约上升 1 % ~ 3 %。该区间为选矿行业公开文献中的经验性数据，不同矿种、不同流程差异较大，具体矿山的实际影响需以本厂工艺试验数据为准。

▍1.2 现有测量方案的局限

▪ γ 射线密度计：精度高，但属辐射类计量器具，需办理《辐射安全许可证》，年检、放射工作人员资质培训、源退役处置成本高昂。多个产矿大省已将其列入限制使用名录，新建项目环保审批难度上升。

▪ 差压式 / 膜片式密度计：膜片直接暴露于强磨蚀矿浆（铁矿、铜矿等高比重矿物尤甚），运行 3 ~ 6 个月即出现明显零点漂移，需频繁停机校准；膜片表面结垢会进一步放大偏差。

▪ 音叉 / 振动式密度计：在浮选给料管路中，表面活性剂产生大量微细泡沫，叉体振动频率受泡沫干扰，数据持续跳变，难以参与稳定闭环控制。

▪ 插入式仪表的共性问题：浓密机底流浓度高达 50 % ~ 70 % 且常含粗颗粒，伸入流道的探头易挂料、堵塞，运维频次高、可用率低。

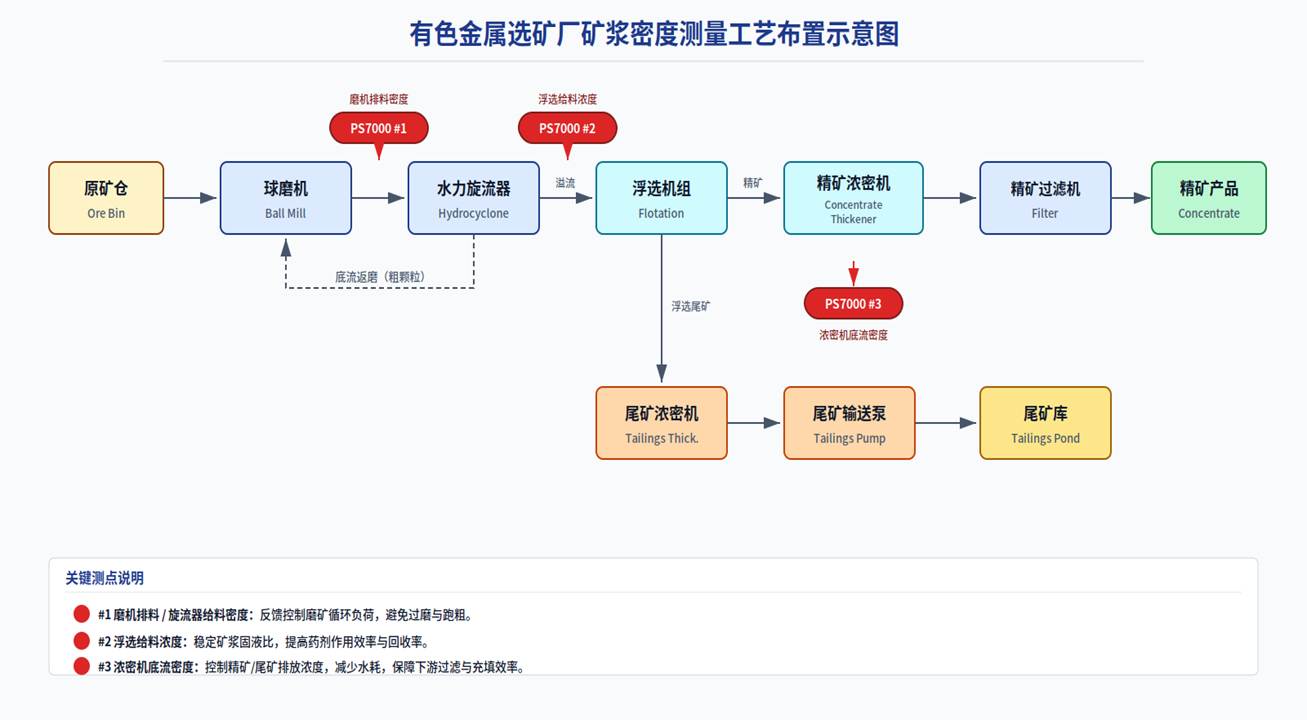

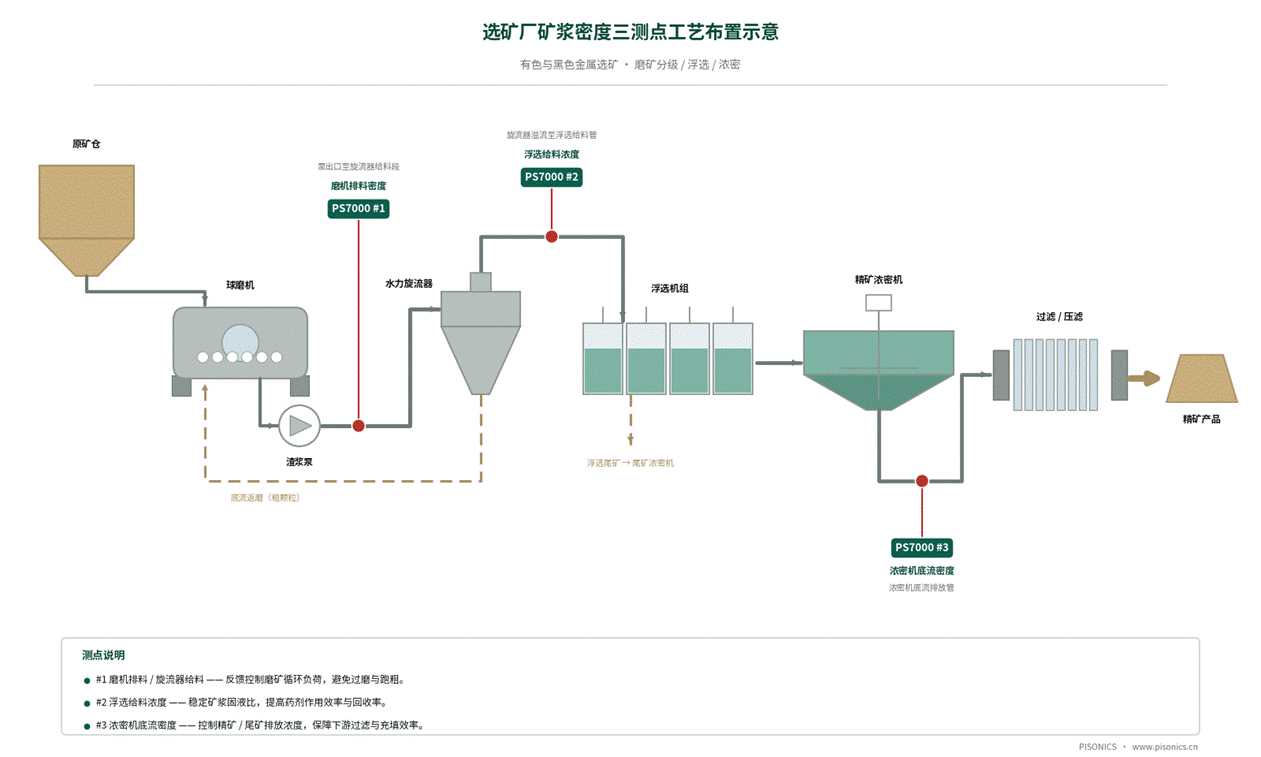

图 1 选矿厂矿浆密度三测点工艺布置示意图（PS7000 #1 磨机排料 / #2 浮选给料 / #3 浓密机底流）

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

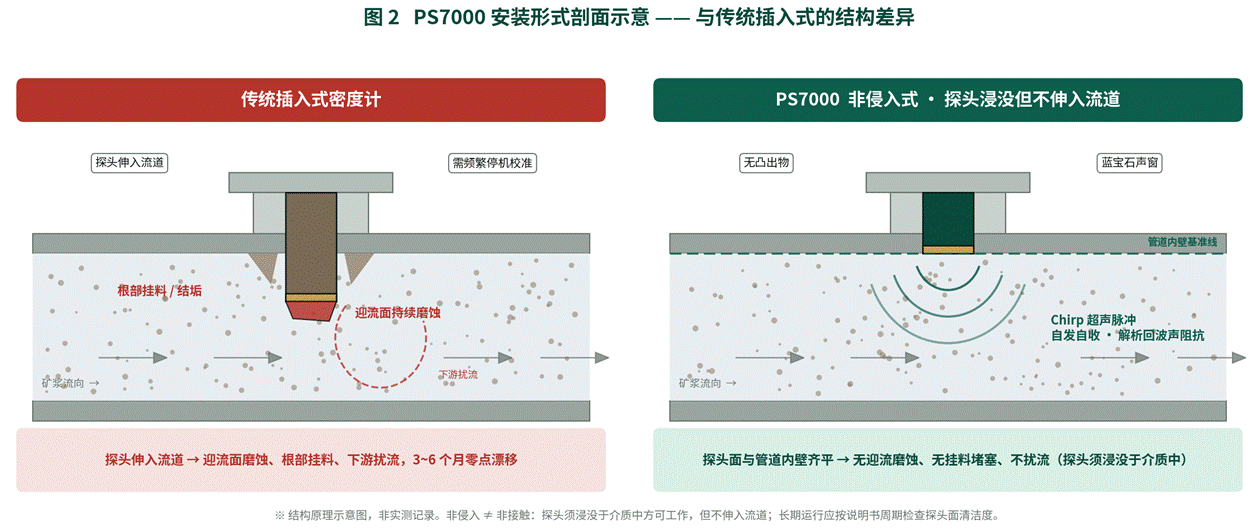

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ 高比重矿物需额外注意：铁矿等高比重矿物在低流速水平管中容易沉降分层，此时表显值会系统性偏低 —— 应优先选择垂直上行管段。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

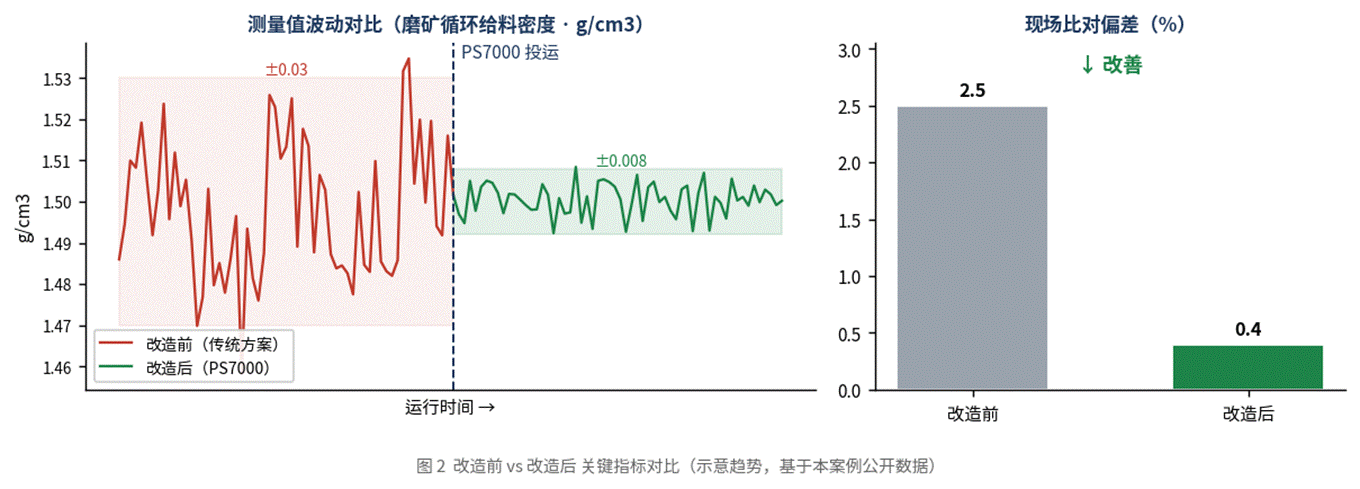

三 改造前后对比

四 现场验证与运行情况

在新疆某大型铁矿选矿厂，PS7000 取代原差压式密度计部署于磨机排料管线。投运后按取样称重法进行多轮现场比对，表显值与人工取样化验结果在工艺可接受的偏差范围内保持一致，长期运行精度稳定，目前已成为该厂同类测点的标配仪表。运行期间的标定复核均在线完成，未因仪表标定发生过停机。同类应用已推广至青海某有色金属选矿厂、内蒙古某铜钼矿等项目。

▍客户侧的实际收益

▪ 免除辐射类计量器具的许可证办理、年检、人员资质培训与源退役处置，新建项目环保审批路径简化。

▪ 取消了差压膜片 3 ~ 6 个月一次的停机校准与更换作业，减少非计划停机。

▪ 浓密机底流测点不再发生挂料堵塞，仪表可用率提升。

▪ 密度信号接入 DCS 后，磨矿循环负荷与浮选给料浓度具备了稳定的闭环控制输入。

五 常见问题

Q1 和 γ 射线密度计比，精度差多少？

A PS7000 为 ± 1 % FS（规格书公示口径为 ± 1 % 质量浓度），可按具体介质标定。γ 射线法在标定良好时精度更高，但需承担辐射许可、年检、人员资质与源退役的全生命周期合规成本。选择的实质是「工艺所需控制精度」与「合规及运维成本」的权衡：对磨矿循环、浮选给料这类控制型测点，PS7000 的指标通常已经够用；若用于贸易结算级计量，建议改用科里奥利质量流量计一类方案。

Q2 浮选给料有大量泡沫，测得准吗？

A Chirp 宽频信号对细小分散气泡有较好的穿透能力，说明书也明确「允许液体中存在气泡」，相比音叉式在泡沫工况下的跳变有明显改善。但如果测点处存在大量游离气泡（例如曝气段、双泵抽吸的负压入口），气泡会抬高回波能量使读数偏高，这是声学法的原理性限制。正确做法是按 2.4 节的原则调整测点位置，而不是靠标定系数去补。另需注意：介质中不应含有大量悬浮或沉积的大颗粒物质。

Q3 能装在水平管上吗？

A 可以，但条件更严：浆液须无分层、测点具代表性、流速 > 1 m/s，并保证前 10D、后 5D 直管段；一体式安装且探头位于管道上方时必须满管，非满管工况应改用分体式并将探头置于管道下方。铁矿等高比重矿物在低流速水平管中容易沉降分层，此时表显值会系统性偏低 —— 这不是仪表问题，而是测点处的浆液本身不具代表性。优先方案是移至相邻的垂直上行管段。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。

关于派声

西安派声信息科技有限公司（PISONICS）专注于超声波在线测量技术，产品覆盖浆体密度、溶液浓度、光谱浓度、液位与流量等工业过程参数。PS7000 系列超声波浆液密度计为公司自主研发的非核源浆体密度在线监测仪表，已在电力脱硫、有色与黑色金属选矿、煤炭洗选、盐湖化工、疏浚工程、市政污泥等行业投入运行。

超声波 · 密度 · 浓度 · 在线测量专家

※ 本案例中的工况参数与运行情况依据实际项目整理；图 1、图 2 为原理与布置示意图，非实测记录曲线。仪表技术参数与安装、标定要求以随货《Pisonics 超声密度计使用说明书》为准，如有变更恕不另行通知。
