钢铁冶金行业浆液密度典型应用

转炉 OG 灰浆密度怎么测？80~90℃ 强磨蚀工况的选型边界

超声波声阻抗法替代差压式密度计 —— 强磨蚀含铁尘泥与高温灰浆工况

适用范围：钢铁冶金企业 —— 转炉煤气湿法除尘（OG 法）灰浆收集池排放管、浓缩池进料管，以及烧结烟气脱硫吸收塔循环浆液管路

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 钢厂湿法浆体处理的两个密度控制点

钢铁行业是大气污染防治的重点领域，其湿法浆体处理主要集中在两大场景。其一是烧结烟气脱硫：多采用石灰石-石膏湿法或半干法工艺，原理与电厂 FGD 相近，但烧结烟气含尘量高、SO₂ 浓度大、温度波动剧烈，工况更为苛刻。其二是转炉煤气湿法除尘（主流为 OG 法）：通过文丘里洗涤与二次冷却塔把含铁尘泥洗下，进入灰浆收集池，再经浓缩池、真空过滤机脱水，作为含铁原料返回烧结配料。

两个工段的浆液密度都是工艺控制参数 —— 脱硫塔循环浆液密度关系脱硫效率与副产石膏品质；OG 灰浆密度关系浓缩与过滤效率，进而影响含铁尘泥的回收。与电厂相比，钢厂工况的难点集中在以下几条：

▪ 强磨蚀：OG 灰浆中铁系尘泥占比高（现场资料常见含铁量 50 % 以上），颗粒比重与硬度均高于石膏浆液，对接触式测量部件的磨蚀显著更强；

▪ 高温：OG 灰浆温度长期处于 80 ~ 90 ℃，已超出标准型仪表 0 ~ 80 ℃ 的介质温度范围，必须按高温定制型选型 —— 这一点在询价阶段就要确认，不能按标准型直接下单；

▪ 强酸性：洗涤水吸收烟气中的酸性组分后 pH 常在 2 ~ 3，与高温叠加会加速密封件老化与材质腐蚀；

▪ 现场环境：粉尘大、振动强、电磁干扰复杂；转炉煤气区还有防爆分区要求。

此外，多家钢铁集团已把「减核」写入设备管理规划，存量 γ 射线密度计正在计划性退役，非核源替代方案的需求由此而来。

▍1.2 现有测量方案的局限

▪ 差压式 / 膜片式密度计：膜片直接接触浆液。在 OG 灰浆这类强磨蚀介质中，该厂反馈原差压式密度计平均约 4 个月即因磨损穿孔报废，穿孔还可能引发泄漏；在烧结脱硫循环浆液中则以取压口堵塞与零点漂移为主，需频繁停机维护。

▪ 音叉 / 转子式密度计：叉体或转子伸入流道，迎流面持续受含铁尘泥冲刷，根部易挂料；在含尘、含气的脱硫循环浆液中数据跳变，难以稳定参与闭环控制。

▪ γ 射线密度计：测量性能好，但需辐射安全许可证、年检、放射工作人员资质与源退役处置。在集团「减核」规划下，新增装置受限，存量装置面临计划性退役。

▪ 高温与强酸的复合工况：80 ~ 90 ℃ 与 pH 2 ~ 3 同时作用，会使插入式仪表的实际寿命进一步低于常温工况下的经验值 —— 源自其他行业的寿命数据不能直接搬到 OG 灰浆上使用。

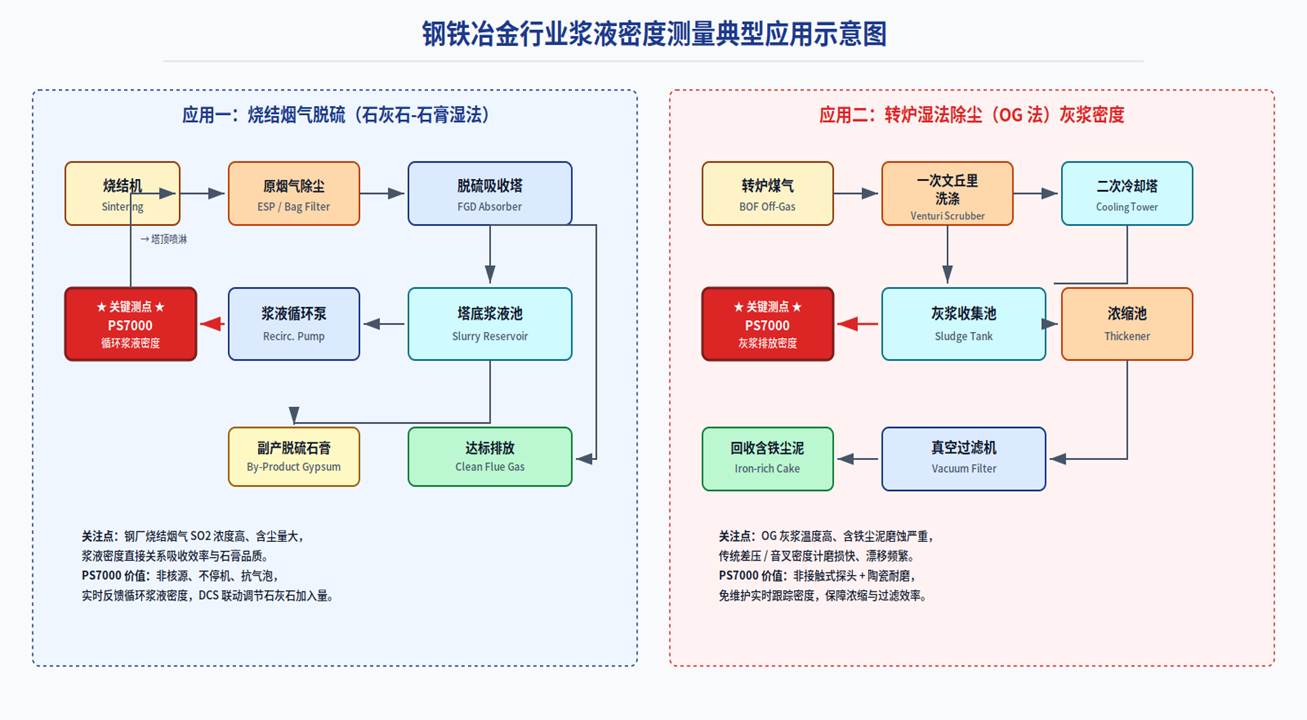

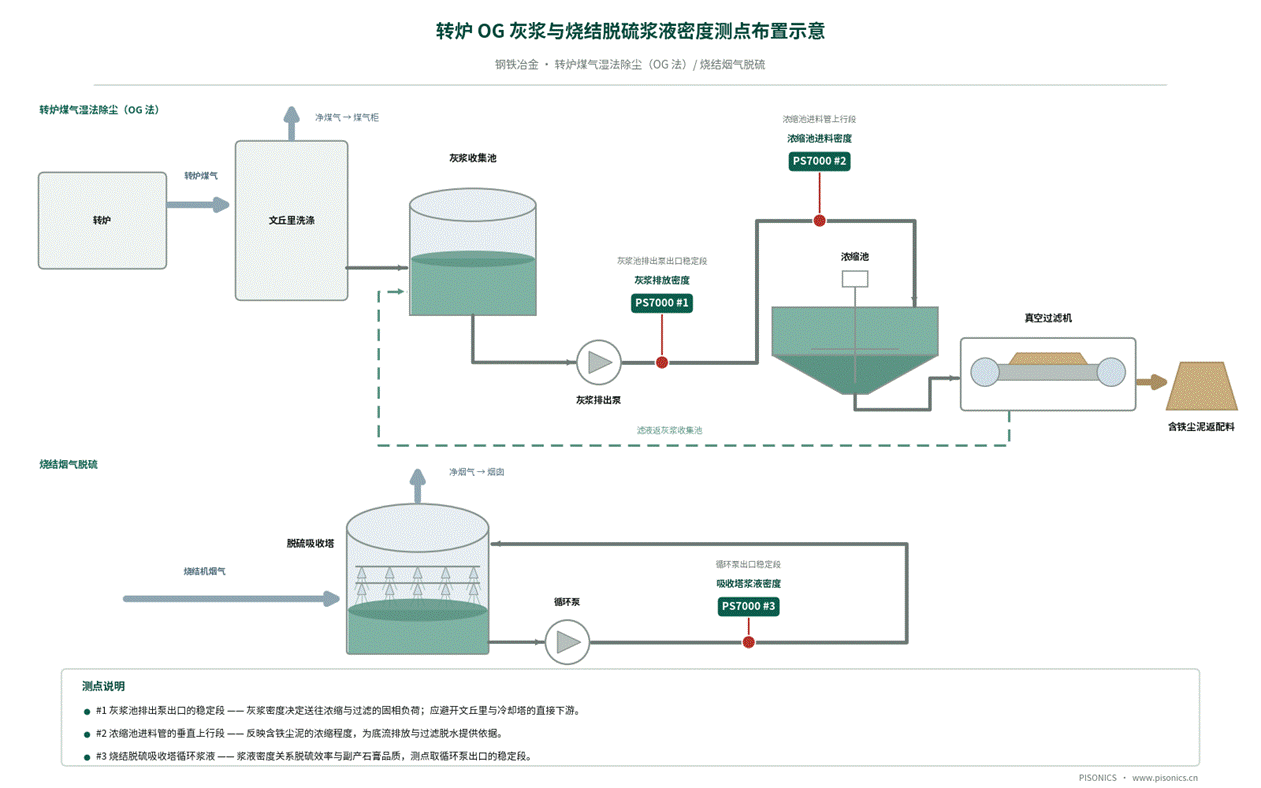

图 1 钢铁冶金浆液密度两大典型测点布置示意图（左：烧结烟气脱硫循环浆液；右：转炉 OG 灰浆排放与浓缩）

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

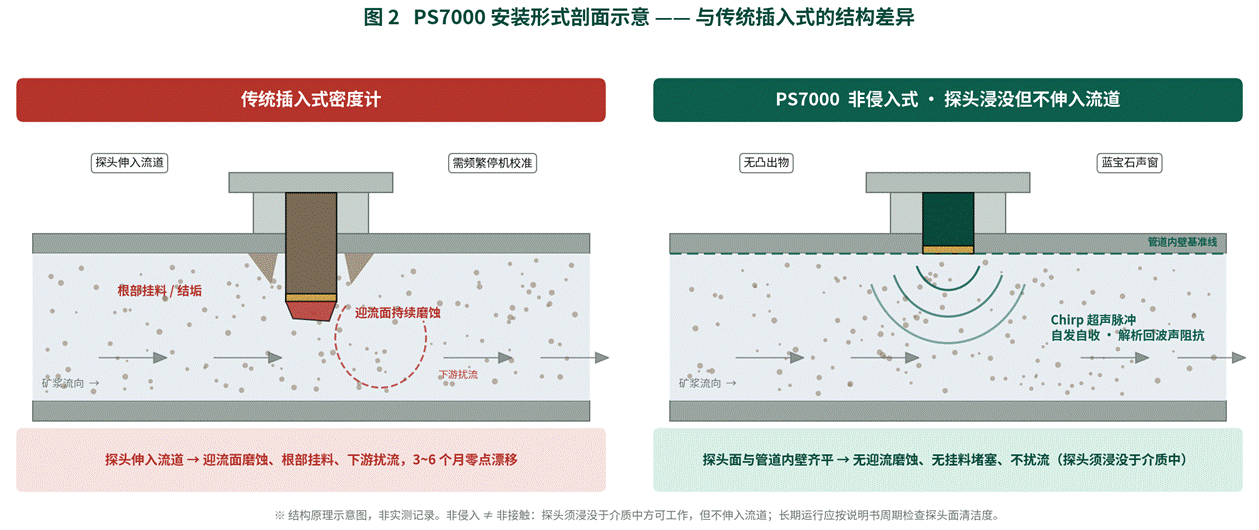

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 本工况介质温度超出标准型 0 ~ 80 ℃ 范围，须选用高温定制型；具体上限请在选型阶段与派声确认。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ OG 灰浆测点应避开文丘里与冷却塔的直接下游：该段浆液携带大量洗涤气泡且流量脉动大。建议移至灰浆池排出泵出口的稳定段，或浓缩池进料管的垂直上行段。

▪ 高温工况须在选型阶段单独申明：介质温度超过 80 ℃ 须选用高温定制型，并同步确认接液材质与衬里对 pH 2 ~ 3 的耐蚀要求。标定时还应注意浆液温度稳定 —— 温度变化会影响测量信号，温度大幅波动期间不宜采集标定点。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

PS7000 已在国内多家钢铁企业的烧结脱硫与转炉 OG 除尘工段部署。沿海某大型钢厂的转炉 OG 灰浆排放管路应用反馈：原差压式密度计平均约 4 个月即因含铁尘泥磨蚀穿孔报废，更换为 PS7000 后，截至反馈时点已投运 18 个月未发生仪表故障，灰浆浓缩环节的密度数据具备了连续可用性。

需要特别说明选型口径：该测点介质温度为 80 ~ 90 ℃，超出标准型 0 ~ 80 ℃ 的介质温度范围，实际采用的是高温定制型。同类工况在询价阶段必须先确认最高介质温度、温度波动幅度与接液材质，不能按标准型参数直接选型 —— 这是 OG 工段选型最常见的疏漏。

运行期间的标定与复核按取样称重法在线完成。需要提醒的是，OG 灰浆的取样代表性受尘泥沉降影响较大：取样点应尽量靠近测点并与表显读数同时刻记录，否则输送滞后与取样分层带来的偏差容易被误判为仪表偏差。

▍客户侧的实际收益

▪ OG 灰浆测点摆脱了接触式膜片按季度磨穿更换的循环，该厂反馈投运 18 个月未发生仪表故障，相应的停机更换作业与备件消耗随之取消。

▪ 脱硫塔循环浆液测点不再因取压口堵塞与漂移安排每月停机维护，密度信号可长期参与脱硫运行监视。

▪ 非核源方案契合集团「减核」规划：新增测点无需辐射安全许可证、年检与源退役处置；转炉煤气区可选配防爆型。

▪ OG 灰浆密度连续可用后，浓缩与过滤工序有了稳定的过程数据依据，工况调整不再只能依赖间歇取样化验。

五 常见问题

Q1 OG 灰浆 80 ~ 90 ℃，标准型能用吗？高温工况怎么选？

A 不能按标准型直接用。说明书标准型的介质温度范围是 0 ~ 80 ℃（环境温度 -30 ~ 60 ℃），OG 灰浆长期运行在 80 ~ 90 ℃，已经压在上限之外，必须选用高温定制型。具体的温度上限、探头与接液材质、衬里方案需要在选型阶段按实际工况逐项确认 —— 请提供最高介质温度、温度波动幅度、pH、固含与颗粒粒度。这里顺带提醒一句：如果在选型资料上看到没有标注适用条件的耐温数值，请要求给出对应型号与出处 —— 我们的口径始终是标准型介质温度 0 ~ 80 ℃，超出部分一律走高温定制并逐单确认，不做笼统承诺。另外，高温还会影响标定 —— 说明书把「温度稳定」列为标定前置条件之一，浆液温度大幅波动期间应避免采集标定点。

Q2 含铁尘泥磨蚀这么强，探头能用多久？

A 先讲结构：PS7000 的探头装在测量管段上，浸没于介质但不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷这一主要磨损机理 —— 这正是它在 OG 灰浆工况下相对差压膜片、音叉的结构性差异所在，也是差压式约 4 个月磨穿而该测点能连续运行的原因。但「不迎流」不等于不磨损：近壁流对管段内壁与探头端面仍有擦蚀，探头采用特殊定制材质，测量管段可按工况选配衬里。我们不给出具体的使用寿命年限承诺 —— 磨蚀速率取决于流速、固含、颗粒粒度与硬度，脱离工况谈寿命没有意义；上述钢厂投运 18 个月未发生故障的反馈可作为同类工况的参考，而不是保证值。建议把探头表面状态纳入日常点检，发现结垢或附着物用清水冲洗后复标。

Q3 烧结脱硫塔气泡多、含尘高，测量的边界在哪里？

A 分两种情况看。细小分散的气泡（氧化风搅拌后残留在循环浆液中的部分）—— 说明书明确允许液体中存在气泡，Chirp 宽频信号对这类气泡有较好的穿透能力，通常可以稳定测量，这也是相对差压取压方式的优势。大量游离气泡 —— 例如直接取自氧化风曝气区、塔内浆液跌落卷吸区、循环泵负压入口的测点，气泡会抬高回波能量，表现为读数系统性偏高并伴随波动，这是声阻抗法的原理性限制，不能靠标定系数补偿，只能通过测点位置规避（优先循环泵出口后的稳定段与垂直上行管）。另外烧结脱硫浆液含尘量高，若介质中存在大量悬浮或沉积的大颗粒物质则不适用，这一点说明书有明确限定；粗颗粒或结垢风险高的测点，应在选点阶段就与我们确认，而不是投运后再调参数。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。

关于派声

西安派声信息科技有限公司（PISONICS）专注于超声波在线测量技术，产品覆盖浆体密度、溶液浓度、光谱浓度、液位与流量等工业过程参数。PS7000 系列超声波浆液密度计为公司自主研发的非核源浆体密度在线监测仪表，已在电力脱硫、有色与黑色金属选矿、煤炭洗选、盐湖化工、疏浚工程、市政污泥等行业投入运行。

超声波 · 密度 · 浓度 · 在线测量专家

※ 本案例中的工况参数与运行情况依据实际项目整理；图 1、图 2 为原理与布置示意图，非实测记录曲线。仪表技术参数与安装、标定要求以随货《Pisonics 超声密度计使用说明书》为准，如有变更恕不另行通知。
