绞吸船 · 耙吸船 · 抽沙船泥浆密度在线监测方案

绞吸船排泥浓度怎么测？粗颗粒与不满管工况的实船对策

超声波声阻抗法替代核子密度计的船载工程实践

适用范围：绞吸船 / 耙吸船 / 抽沙船等疏浚船舶 —— 泥泵出口排泥主管，用于港口扩建、航道维护、河湖清淤与吹填造陆工程

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 产量 = 排泥密度 × 排泥流量

疏浚工程是港口建设、航道维护、吹填造陆与河湖清淤的核心环节。绞吸船以绞刀切削水下沉积土，由泥泵将水土混合物吸入，经排泥管长距离输送至吹填区或抛泥场。整条作业链的产出指标 —— 单位时间土方产量 —— 由「排泥浆体密度 × 排泥流量」共同决定，因此排泥密度既是产量指标，也是泥泵与管路的安全约束：

▪ 密度偏低 —— 含土量不足，等量的柴油与泥泵功率大部分用来输送水，单位产量下降、单方能耗上升；

▪ 密度偏高 —— 浆体阻力与所需扬程同步上升，长距离排泥管中易发生沉积堵塞，严重时「打闷车」，需停机反冲洗管路；

▪ 密度的瞬时变化 —— 反映绞刀下切深度、横移速度与土质是否匹配，是驾驶台调整绞刀臂高度与横移速度的直接依据；

▪ 多管线并行排泥 —— 各管路的密度差异反映水土比分配是否均衡，是排查单侧堵塞的第一手信号。

疏浚行业普遍采用的排泥浆体工作密度区间为 1.15 ~ 1.35 g/cm³。该区间随土质（淤泥、粉砂、中粗砂、黏土块）与排距差异较大，应以本船本工程的试挖数据为准，不宜直接套用他船经验值。

▍1.2 现有测量方案的局限

▪ 核子（γ 射线）密度计：船舶携带放射源涉及水路运输许可与船员防护、年检、资质培训；跨境作业（东南亚、非洲、中东等海外项目）还需目的国的输入与使用审批，周期长、船位调整时变更困难。近年国内新建项目的辐射安全许可审批也在收紧。

▪ 差压式 / 膜片式密度计：膜片直接暴露于含砂浆体，疏浚泥砂磨蚀性强，现场反馈的膜片使用周期普遍不足 6 个月；膜片磨穿后浆体进入取压腔即彻底失效，船上更换需停船作业。

▪ 音叉 / 转子等插入式仪表：伸入流道的部件在粗颗粒排泥管中既是磨蚀对象也是挂料点，且会在大口径管道内形成局部扰流，影响下游流态。

▪ 船载环境的共性约束：泥泵振动、甲板盐雾与变频器电磁干扰叠加，陆用仪表的安装方式无法直接照搬；驾驶台、机舱与甲板之间的信号传输距离也决定了通信方式的选择。

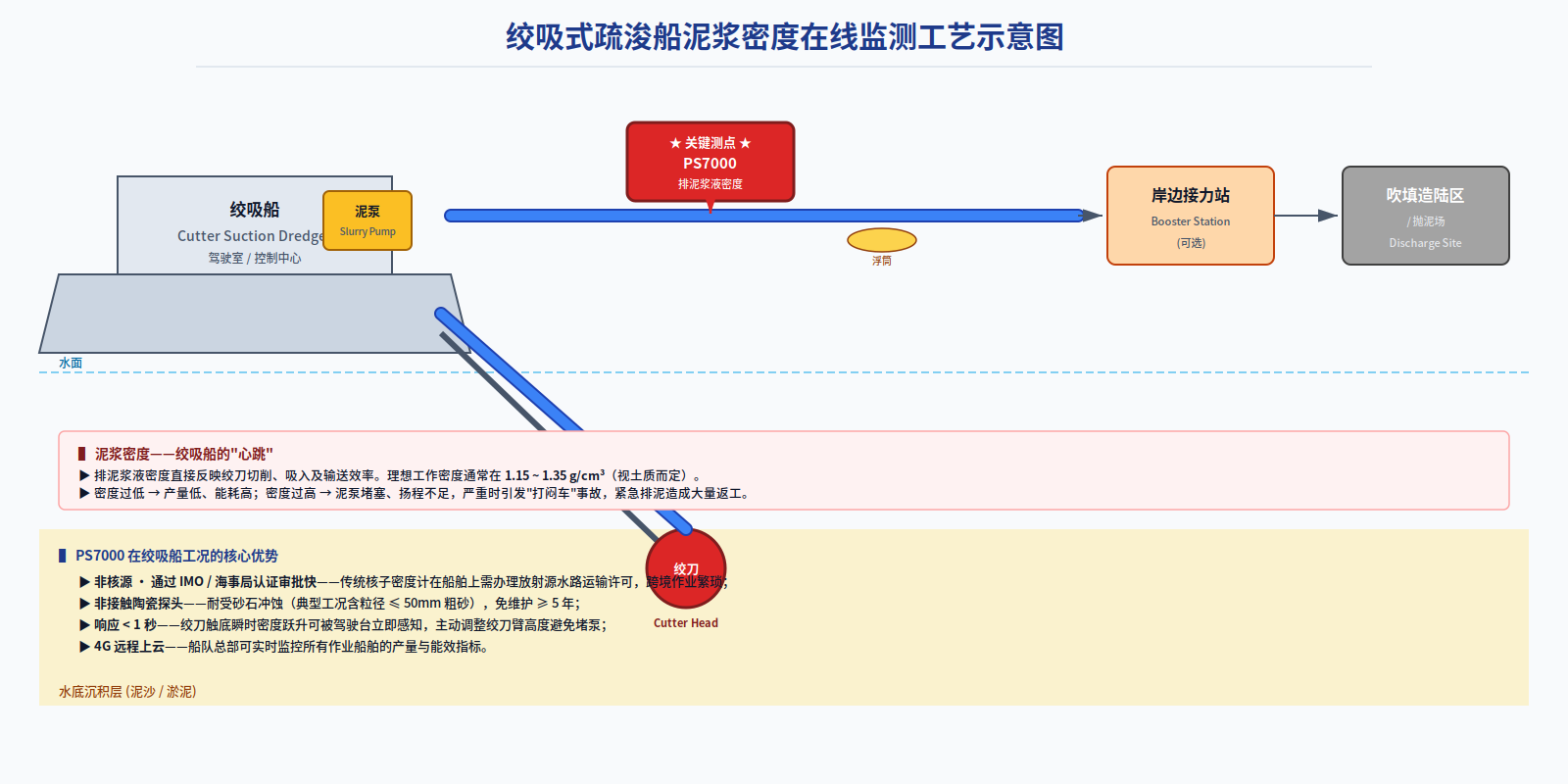

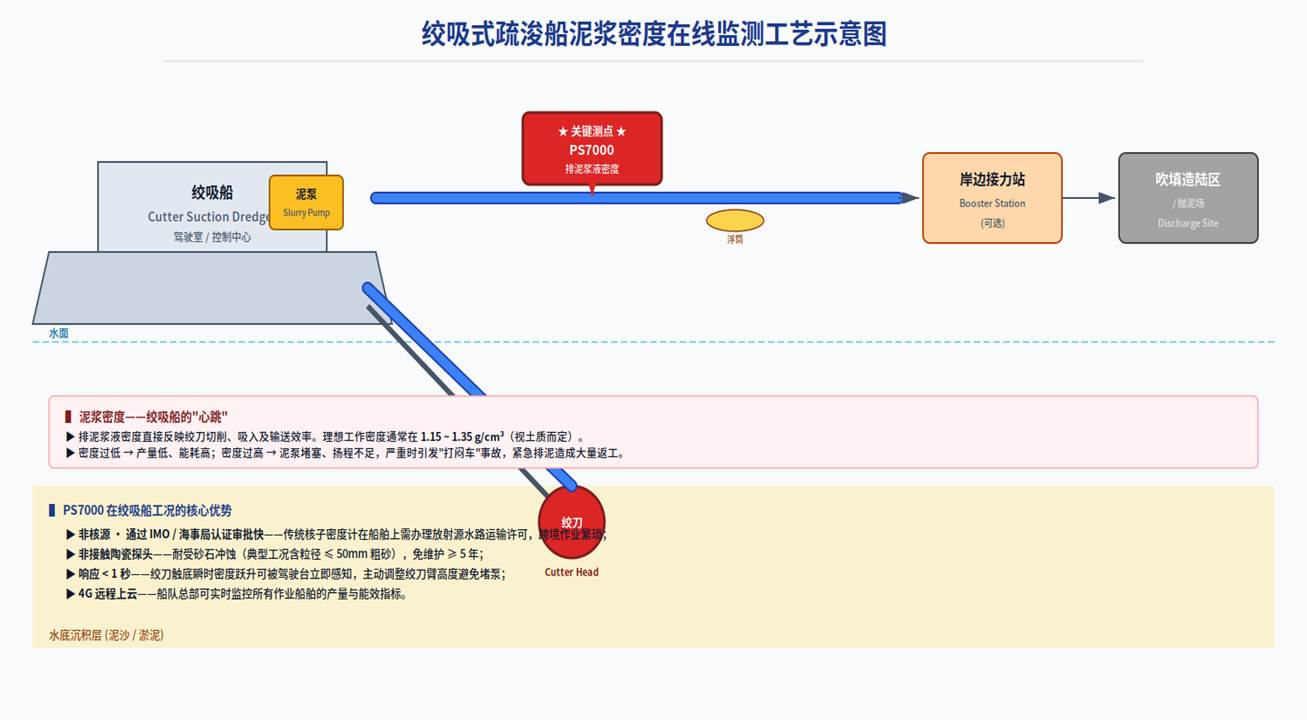

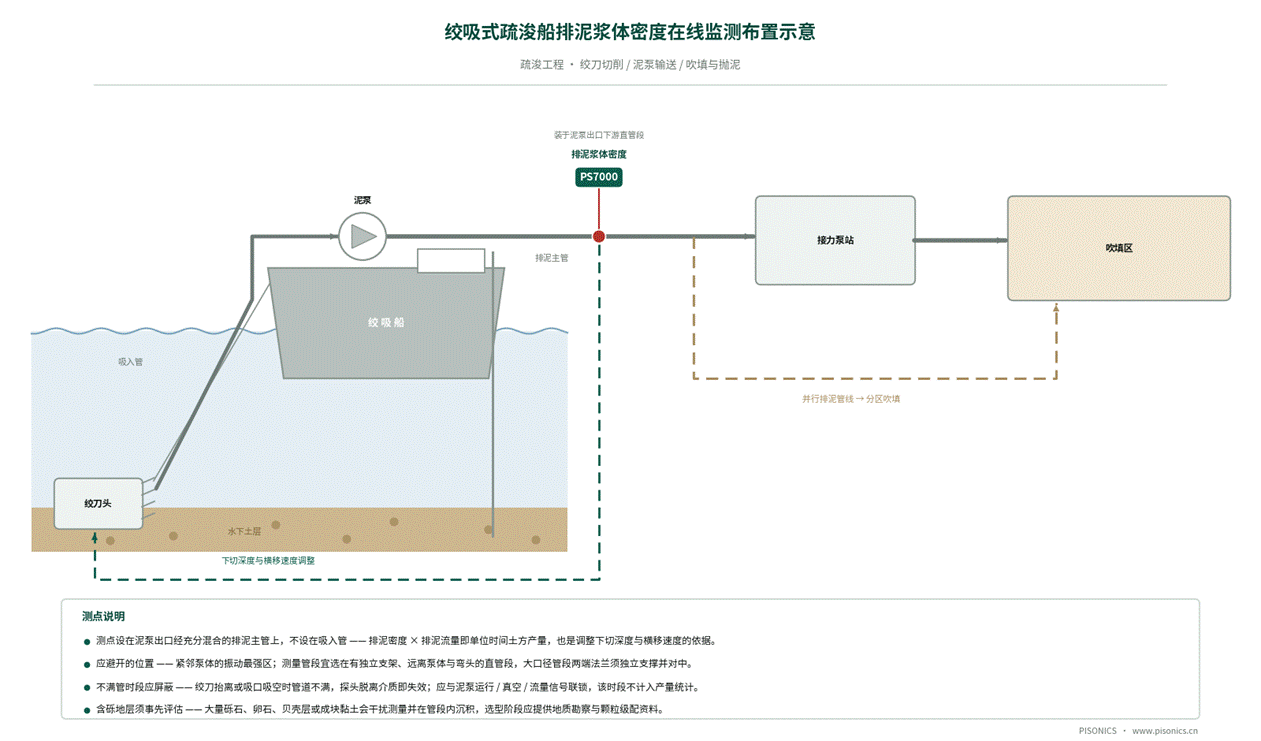

图 1 绞吸式疏浚船排泥浆体密度在线监测工艺布置示意图

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

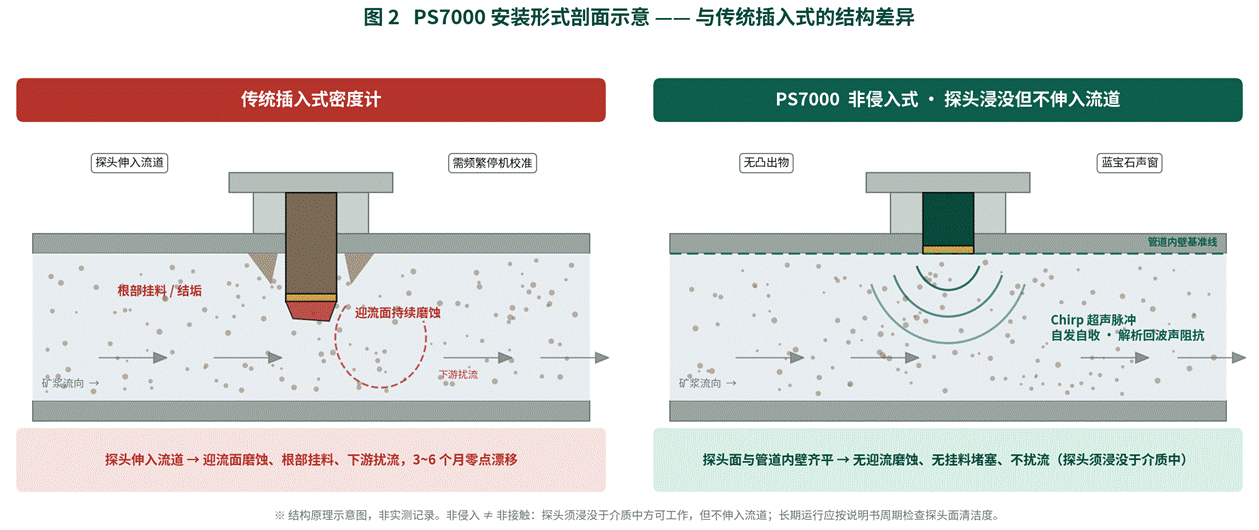

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 说明书标称管道直径为 DN50 ~ DN1000，本案例 DN700 ~ DN1000 排泥管处于标称范围内；更大口径的排泥主管需在选型阶段确认定制方案。衬里、量程、防爆与高温均属定制选项，按工况逐点确认。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ 船上安装须避开振动最强区：说明书明确要求安装场所不应有强烈震动。泥泵出口紧邻泵体处振动最强，测量管段宜选在有独立支架固定、远离泵体与弯头的直管段上；主机可采用分体式挂墙安装于机舱内，避开甲板的直接冲击与盐雾。

▪ 大口径测量管段须独立支撑：DN700 ~ DN1000 测量管段自重与浆体动量都很大，两端法兰应独立支撑并保证对中，不应由相邻软管或伸缩节承载，以免管段受力变形改变探头与流道的相对位置。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

某大型疏浚施工集团旗下绞吸船在国内某沿海港口扩建工程中，以 PS7000 替代原核子密度计，测量管段串接于泥泵出口排泥主管。投运一年，该客户反馈：堵泵（打闷车）事故次数较改造前同期下降 60 % 以上，单船日均有效生产时间增加约 1.5 小时。上述为客户侧的运行统计口径，未经第三方核算；不同船型、排距与土质条件差异很大，建议在贵司项目中以本船的实际作业记录为准。

更换后免除了放射源随船携带与水路运输许可环节，该集团后续在内河航道清淤与海外吹填造陆项目中沿用了同一配置。运行期间的标定复核均按取样称重法在线完成，未因仪表标定安排停船。

▍客户侧的实际收益

▪ 免除放射源随船携带、水路运输许可、船员防护培训与源退役处置，海外项目的报关与准入环节相应简化。

▪ 取消了膜片式仪表数月一次的换膜停船作业，减少非计划停工。

▪ 排泥密度进入驾驶台显示后，绞刀下切深度与横移速度的调整有了量化依据，不再单纯依赖泥泵声音与经验判断。

▪ 密度信号经 MODBUS-RTU（可选 4G）接入船舶监控与船队平台，总部可汇总各船的排泥密度与产量数据。

五 常见问题

Q1 排泥管里有粗砂、砾石甚至贝壳和黏土块，这些能测吗？

A 要分开看。由细砂、粉砂构成的均匀浆体属于适用范围 —— 说明书明确本产品适合含气泡的固液两相浆液及含固体颗粒的介质。但说明书同时给出一条边界：介质中不应含有大量悬浮或沉积的大颗粒物质。疏浚地层若出现大量砾石、卵石、贝壳层或成块黏土，回波会被这些颗粒散射干扰，管段内也可能出现沉积，属于超出适用边界的工况。工程上的做法是：选型阶段提供地质勘察资料与颗粒级配；测点选在泥泵出口经充分混合的排泥管段，而不是吸入管；并对含砾地层段的可用性事先给出预期 —— 这类干扰不能指望靠标定系数消化。

Q2 绞刀离底或吸口吸空时排泥管不满管，读数还能用吗？

A 不能直接用，这是声学法的原理性限制：探头必须浸没于介质中才能工作，非满管且探头接触不到介质时测量即失效。工程上分两层处理。其一是选型：大口径排泥管应选分体式安装并将探头置于管道下方，尽可能保持浸没；一体式且探头位于管道上方时，说明书要求必须满管。其二是数据使用：吸空段的读数本身不代表真实土方浓度，正确做法是与泥泵运行、真空度或流量信号联动，把该时段标记或屏蔽，不计入产量统计。把吸空段数据混入统计再回头质疑仪表，是这类项目最常见的误判。

Q3 船上振动大、盐雾重，仪表扛得住吗？密度跃升能第一时间看到吗？

A 振动方面，说明书明确要求安装场所不应有强烈震动 —— 泥泵出口紧邻泵体处是振动最强区，测量管段应选在有独立支架固定、远离泵体与弯头的直管段上；主机可采用分体式挂墙安装于机舱内，避开甲板的直接冲击与盐雾。防护等级为 IP65，室外与湿热环境建议加装防护箱。响应方面要说明白：说明书未给出响应时间指标，我们不做「秒级响应」一类承诺；仪表提供测量阻尼与测量间隔两项可调参数，可在响应快慢与读数平稳之间取舍，报警的实际可用性应在现场用一次真实的密度跃升事件来整定。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。
