盐湖卤水 / 钾肥蒸发结晶含固两相流密度测量

盐湖提钾结晶浆密度怎么测？探头结晶结垢的应对办法

以超声波声阻抗法替代 γ 射线密度计，测量饱和母液与 KCl 晶体构成的含固两相流

适用范围：盐湖化工与钾肥行业 —— 原卤进料、多效蒸发结晶、旋流稠化、离心分离工段；同类蒸发结晶装置（锂盐、硼酸、镁盐等）可参照选型

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 密度贯穿盐湖提钾的进料 — 结晶 — 分离全线

我国青海察尔汗、新疆罗布泊等盐湖区域，支撑着世界级的钾肥、锂盐、硼酸与镁盐产业。典型钾肥工艺以盐湖原卤为原料，经预沉降除杂、多效蒸发结晶、旋流稠化、离心分离、干燥包装，最终产出 KCl 成品。其中三处浆液密度直接决定装置的运行经济性与产品质量：

▪ 卤水进料浓度 —— 原卤中 KCl、NaCl、MgCl₂ 的组成随气候与季节波动，进料浓度偏离设计值会推高蒸发能耗、拉低多效蒸发的效率；

▪ 结晶器出料密度 —— 出料是饱和母液与 KCl 晶体构成的含固两相流，其密度是判断结晶完成度、决定排料时机、避免设备结疤的核心参数；

▪ 离心机给料密度 —— 直接决定离心分离效率与母液回收率，给料浓度的波动会直接反映在成品含水率上。

盐湖工况真正的难点在介质本身：接近饱和的高氯溶液（行业公开资料给出的原卤氯离子浓度可达 200 000 mg/L 量级，约为海水的十倍），温度或压力稍有变化即析出晶体；结晶段还同时存在晶种、闪蒸蒸汽与气泡。这既是常规密度仪表在此失效的原因，也是选型时必须正视的边界条件 —— 任何测量方案在这里都要先回答「结晶附着怎么办」这个问题。

▍1.2 现有测量方案的局限

▪ 差压式 / 膜片式密度计：膜片与引压管直接暴露于高氯饱和卤水，腐蚀与晶体磨蚀叠加。该厂反馈原 316L 膜片方案使用不足一年即出现穿孔，引压管也易被析出的晶体堵塞，零点漂移频繁。

▪ 音叉 / 振动式密度计：叉体伸入流道，在接近饱和的溶液中表面容易结晶挂料 —— 附着质量直接改变叉体的振动频率，使输出产生系统性偏移，需要频繁停机清理。

▪ γ 射线密度计：能应对腐蚀，但盐湖装置多分布在偏远高原，放射源的许可办理、年检、人员资质、运输与退役处置在这类场区的落实难度远高于内地厂区。

▪ 多相流型的共性挑战：结晶段是母液 + 晶体 + 闪蒸蒸汽的多相流，依赖单一压差或叉体振动的方案在这种流型下读数跳变，难以作为排料与给料控制的稳定输入。

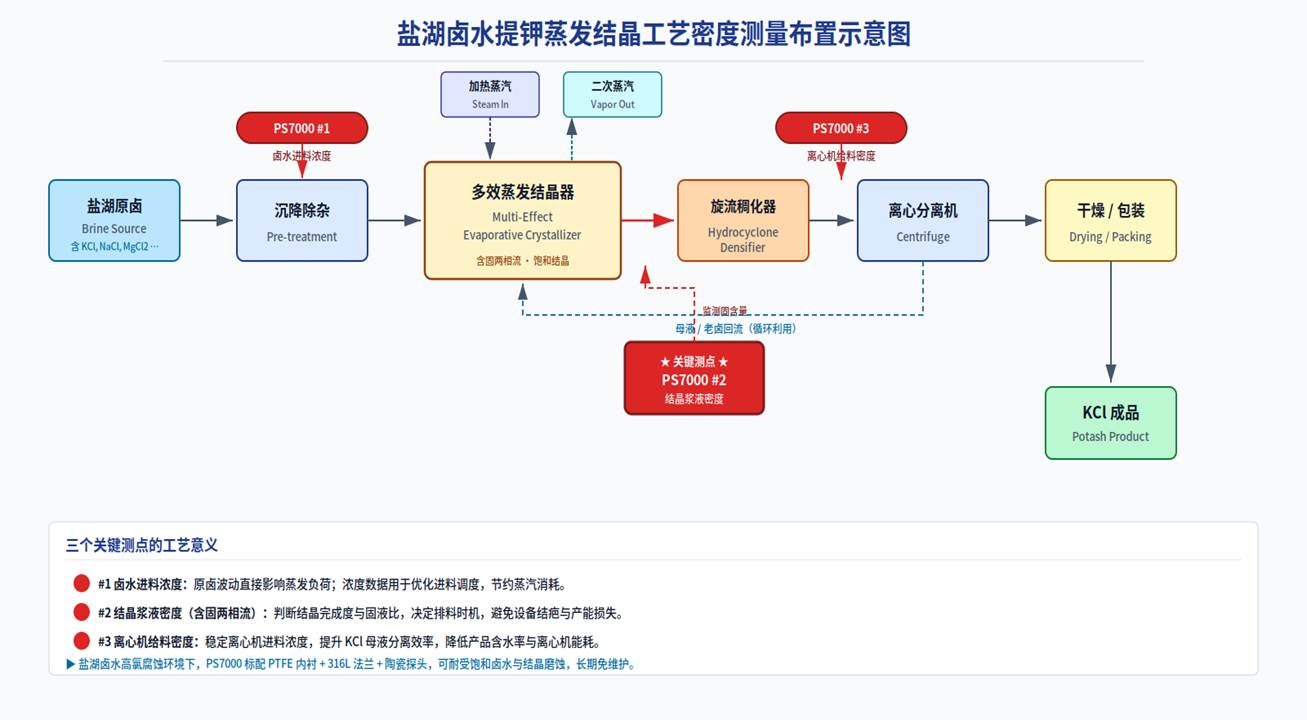

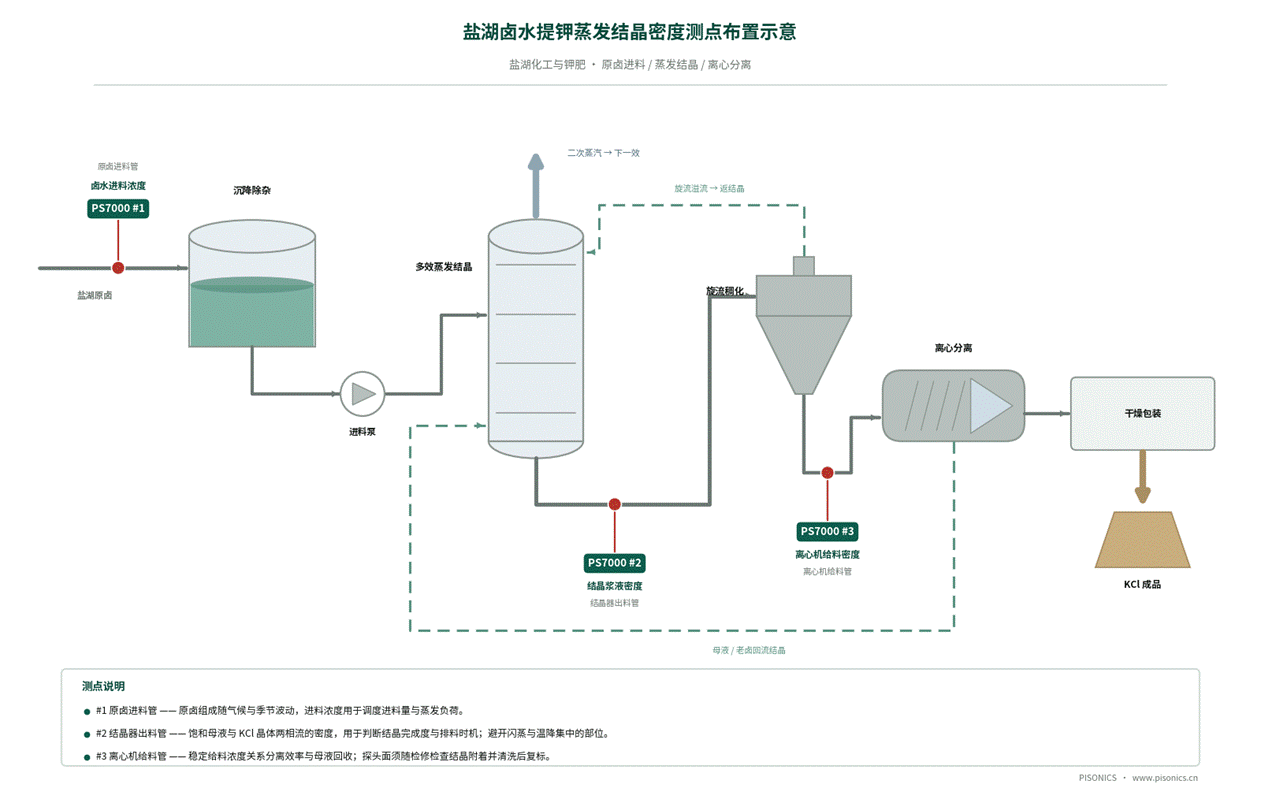

图 1 盐湖卤水提钾蒸发结晶工艺密度测点布置示意图（PS7000 #1 卤水进料浓度 / #2 结晶浆液密度 / #3 离心机给料密度）

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

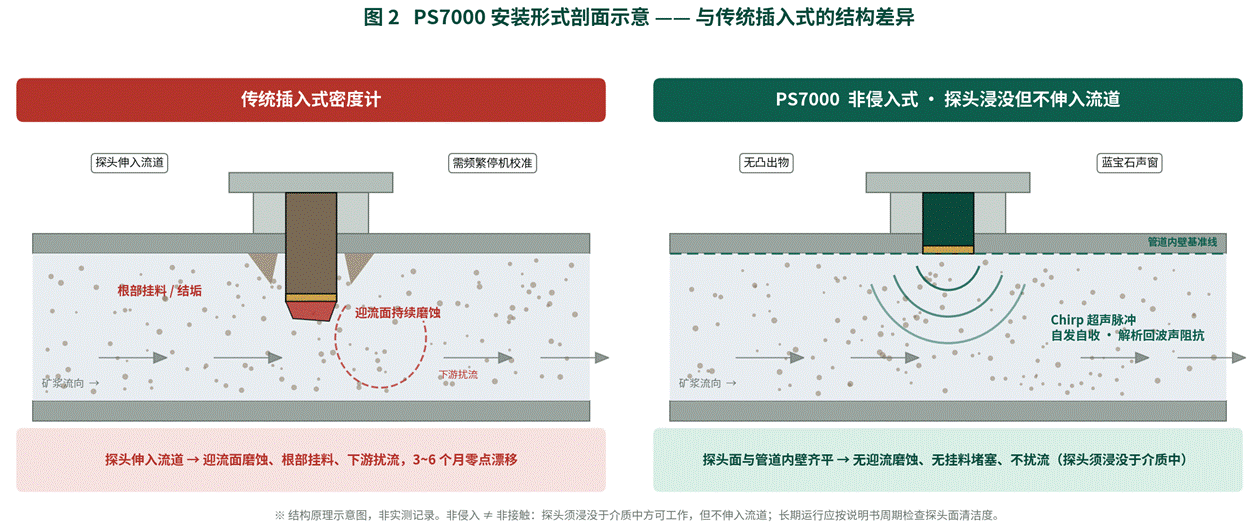

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 本工况介质温度为现场常温 ~ 80 ℃，恰处标准型 0 ~ 80 ℃ 范围的上限；若结晶器出料等测点的实际温度可能超过 80 ℃，须选用高温定制型，具体上限请在选型阶段与派声确认。测量管段衬里与探头材质均可按介质腐蚀性定制，询价时请提供介质组成与温度区间。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ 避开闪蒸与温降最集中的部位：减压阀后、换热器出口紧邻段等位置晶体析出最集中，选点时应尽量避开；测点须保证流速 > 1 m/s，并预先考虑停泵后管段内晶体沉积的清理方式。

▪ 把探头表面检查排进点检计划：高结晶倾向介质应随装置检修（或每 1 ~ 3 个月）检查探头表面有无结晶附着与垢层，清洗后复核标定 —— 说明书将「探头表面结垢」明确列为校准失败的排查项之一。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

在青海某大型钾肥厂，PS7000 替代原 γ 射线密度计部署于离心机给料管线，并在原卤进料与结晶器出料管线同步设点。投运半年期间按取样称重法进行多轮现场比对，表显值与人工化验值在工艺可接受的偏差范围内保持一致，标定复核均在线完成。该厂反馈：离心机给料密度的波动区间由原来的 ± 3 % 收窄至 ± 0.5 %，KCl 产品含水率合格率由 92 % 提升至 98 % 以上。上述为该厂自身的统计口径，含水率还受结晶粒度、离心机运行状态等因素影响，具体项目的效果应以本厂的对比数据为准。原核子密度计随后在主装置退役。

针对高结晶倾向工况，该项目在交付时即把探头表面检查列入了装置的定期点检项：若探头面被结晶层或垢层覆盖，回波特征会发生变化、读数随之漂移。我们在方案阶段就向客户说明了这一点 —— 与其承诺「免维护」，不如把点检周期写进交付清单，这对双方都更省事。

▍客户侧的实际收益

▪ 免除放射源在偏远高原场区的许可办理、年检、人员资质培训、运输与退役处置管理。

▪ 离心机给料密度的波动区间收窄（该厂反馈由 ± 3 % 至 ± 0.5 %），给料稳定性改善，成品含水率更容易控制在指标内。

▪ 流道内无凸出物，取消了膜片穿孔与引压管结晶堵塞导致的停机更换作业；标定复核在线完成，不影响装置连续运行。

▪ 密度信号经 4-20 mA / MODBUS-RTU 接入 DCS，可选 4G 模块远程上云，适配无人值守盐湖蒸发场区的集中监控。

五 常见问题

Q1 饱和卤水会不会在探头表面结晶？测量还准吗？

A 会有这个风险，这是本工况必须正视的一点。饱和溶液在温度或压力波动时会析出晶体，一旦探头表面被结晶层或垢层覆盖，回波特征就会改变、读数随之漂移；说明书把「探头表面结垢」明确列为校准失败的排查项之一，处理方式是清洗探头后重新校准。因此我们不对这类介质使用「免维护」的说法，而是建议三件事：① 把探头表面检查随装置检修（或每 1 ~ 3 个月）纳入点检周期；② 测点保证流速 > 1 m/s，并避开闪蒸与温降最集中的部位；③ 测量管段按工况定制衬里以降低附着倾向。相比伸入流道的膜片与叉体，非侵入式结构的附着面积小、清理也更方便，但这是「更抗结垢」，不是「不结垢」。

Q2 含固两相流测出来的到底是什么？能反映晶体含量吗？

A 仪表输出的是测量截面上介质的总体密度（饱和母液与 KCl 晶体的混合密度），不是直接的晶体固含量。若工艺需要固含量，须在标定阶段用取样（过滤 / 称重）建立本装置的「密度 — 固含」对应关系，并注意一个前提：母液本身的密度会随 KCl / NaCl / MgCl₂ 组成的变化而变化，母液组成漂移时，同一固含量也会对应不同的总密度。这是用单一密度参量反推固含的原理性限制，组成波动较大的装置应通过定期取样复核来修正。

Q3 结晶器出料温度偏高，标准型够用吗？

A 要分测点看。说明书标准型的介质温度范围是 0 ~ 80 ℃，本项目现场为常温至 80 ℃，恰处上限；若某测点的实际温度可能超过 80 ℃，必须选用高温定制型，具体上限请在选型阶段确认，不要按常规型下单。另外，温度本身会影响测量信号 —— 说明书要求标定时温度稳定，仪表也提供温度补偿功能（按温度对主测量值做线性修正，出厂默认关闭）。建议在实际工作温度下完成标定；温度跨度大的测点再启用温度补偿并整定补偿斜率。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。
