浸出液 PLS · 萃余液 · 电积阴极液浓度在线监测

湿法冶金浸出液浓度在线测：高温强酸工况的选型边界

超声波声阻抗法替代 γ 射线 / 差压式与人工取样 —— 浸出液、萃余液与电积阴极液的连续浓度监测

适用范围：铜 / 钴 / 镍 / 锂湿法冶金 L-SX-EW 流程 —— 浸出反应槽出口、SX 萃余液管路、电积阴极液循环管三类测点

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 L-SX-EW 三段工艺的共同控制变量是溶液浓度

湿法冶金（Hydrometallurgy）是铜、钴、镍、锂、铀等金属精炼的主流路线，典型流程为「浸出（Leaching）— 萃取（Solvent Extraction）— 电积（Electrowinning）」，简称 L-SX-EW：矿石中的目标金属先经酸浸转入溶液形成浸出液（PLS, Pregnant Leach Solution），再由有机相选择性萃取并经反萃形成富集电解液，最后在电积槽以铅银阳极加不锈钢阴极电沉积获得阴极金属产品。

三段工艺各自的操作变量不同，但控制目标最终都落在溶液浓度上：

▪ 浸出液 PLS 浓度 —— 反映浸出反应的进程与终点，是浸出工序控制与 SX 系统进料调度的依据；

▪ 萃余液（Raffinate）浓度 —— 反映 SX 段的萃取效率与金属回收情况，也用于酸循环平衡核算；

▪ 电积阴极液 Cu²⁺ / H₂SO₄ 浓度 —— 直接关系电流效率、吨金属电耗与阴极板质量，是三段中控制要求最高的测点；

▪ 浓度失控的传递性 —— 上游一段的偏离会沿工艺链向下传递，等到阴极产品出问题时已经滞后数个工序。

湿法冶金矿区多分布在南美、非洲、青海等偏远地区，化验室资源与人员配置有限，人工取样化验的频次通常按班次甚至按天计。在这类项目上，连续在线的浓度趋势值往往比更高的单点精度更有价值 —— 前提是仪表要能在高温强酸环境里长期活着，并且不给现场增加合规负担。

▍1.2 现有测量方案的局限

▪ γ 射线（核子）浓度计：能适应强腐蚀介质，但属辐射类计量器具。放射源的进口报关、许可证办理、年检与源退役处置在偏远矿区往往难以落地；跨国矿业公司的安全与 ESG 合规审查也普遍对放射源持保留态度，审批周期不可控。

▪ 差压式 / 膜片式密度计：导压管与膜片直接接触「高浓酸 + 高浓金属离子 + Cl⁻ / F⁻」的复合腐蚀介质；膜片穿孔后泄漏物进入溶液，可能引发下游 SX 有机相中毒或电积阴极结瘤等连锁损失，其代价远大于仪表本身。高温强酸下引压管还容易结晶堵塞。

▪ 人工取样化验：频次按班次甚至按天计，跟不上浸出与电积工况的变化；高温强酸溶液的现场取样本身也存在作业安全风险。

▪ 电积车间的复合干扰：强电磁场、酸雾与振动叠加，对仪表的抗干扰能力、外壳防护与接线规范要求高，普通仪表在 EW 工段容易出现输出漂移。

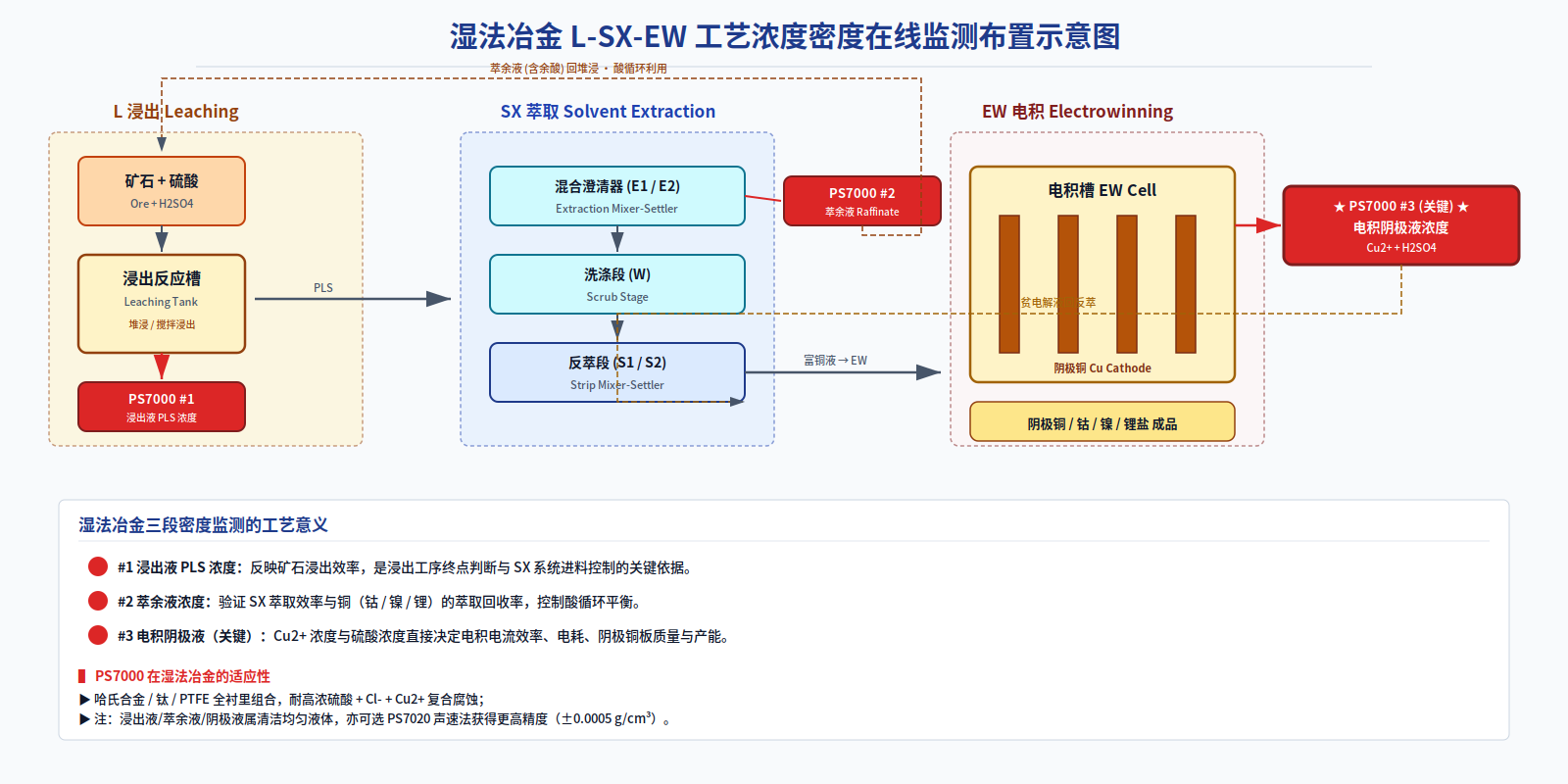

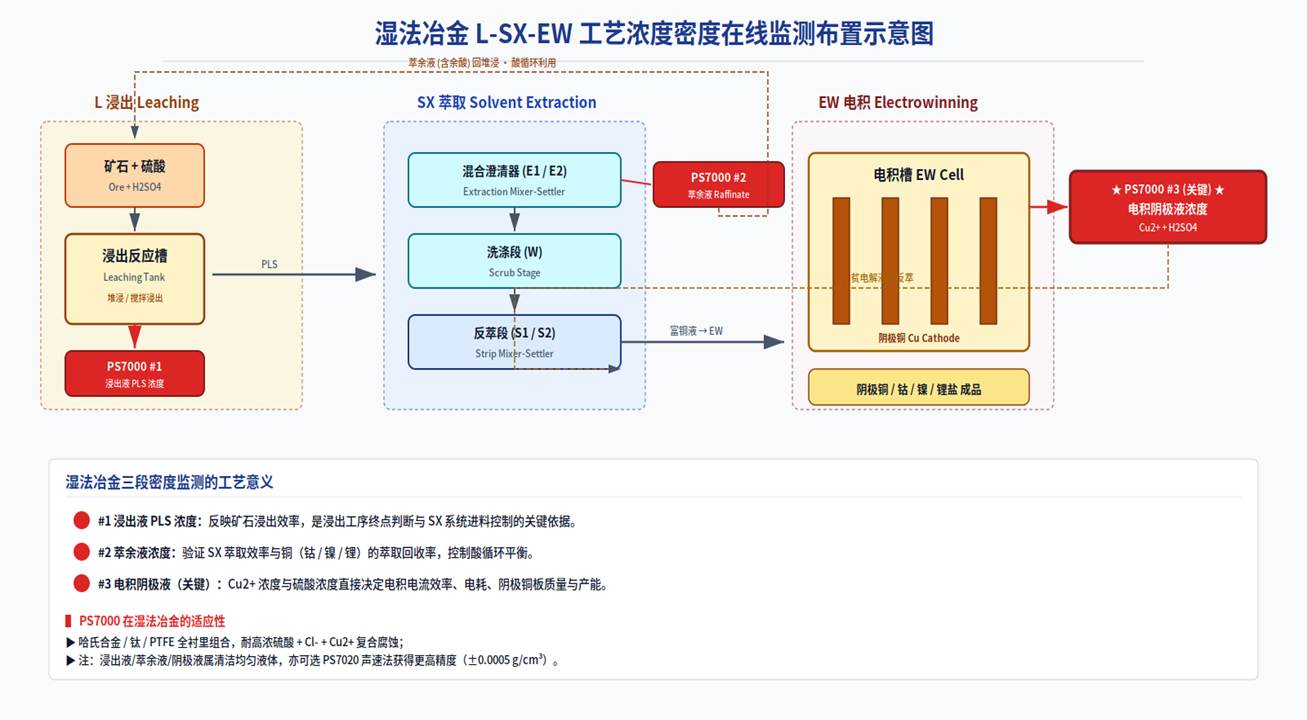

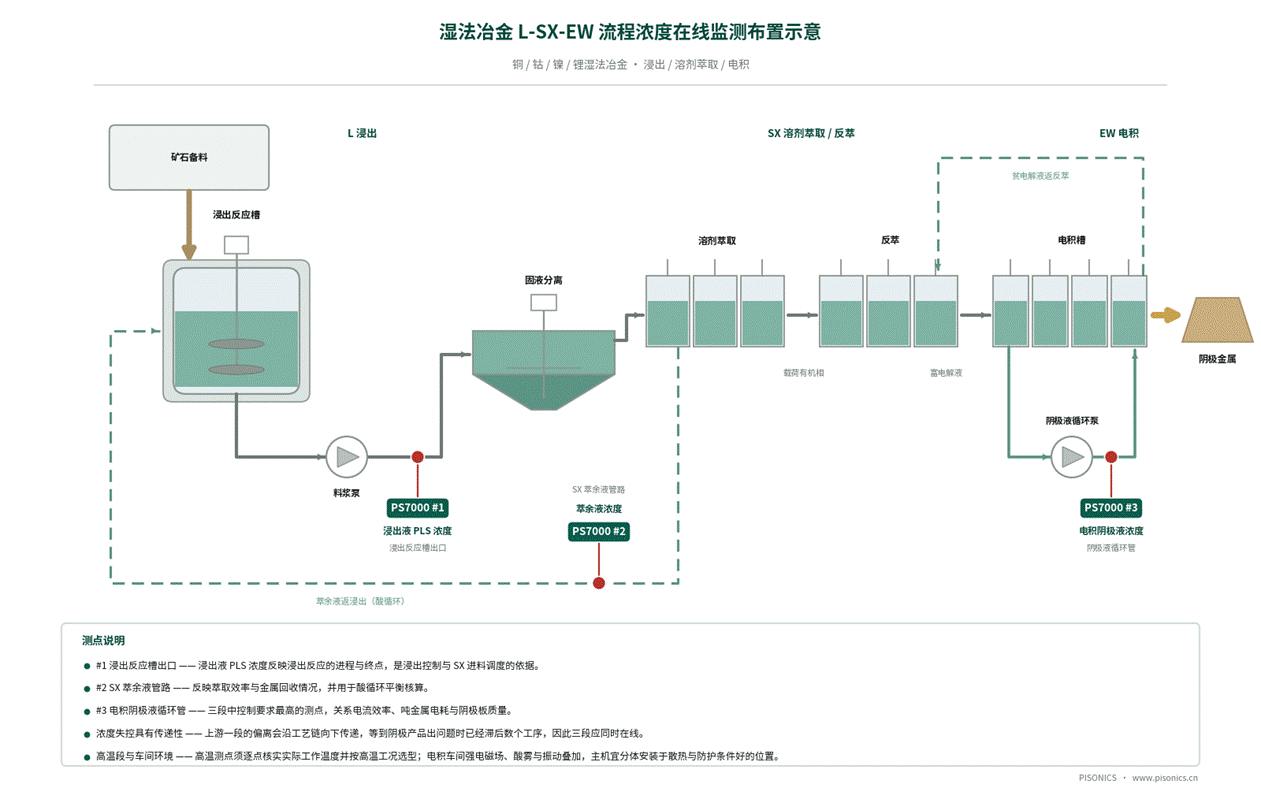

图 1 湿法冶金 L-SX-EW 工艺浓度在线监测布置示意图（PS7000 #1 浸出液 PLS / #2 萃余液 / #3 电积阴极液）

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 本工况部分测点的介质温度超出标准型 0 ~ 80 ℃ 范围，须选用高温定制型；具体上限请在选型阶段与派声确认，本材料不给出高温型的温度承诺值。测量管段衬里、探头材质、法兰与密封件属定制项，须依据溶液全分析（Cu²⁺、H₂SO₄、Cl⁻ / F⁻、有机相夹带、温度）逐项确认。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ 高温段必须走定制型，且温度须逐点核实：标准型的介质温度范围是 0 ~ 80 ℃，这是硬边界，超过必须选用高温定制型；高温型的上限属定制范围，请在选型阶段与派声确认，并按测点逐个提供实际最高工作温度、常态温度与波动范围，而不是给一个全厂笼统的温度区间。另需注意主机的环境温度指标为 -30 ~ 60 ℃ —— 高温管道附近的辐射热会让主机所处环境超标，此类测点应采用分体式，把主机移到散热条件好的位置。

▪ 接液材质须依据溶液全分析确认：高浓酸叠加 Cl⁻ / F⁻ 的复合腐蚀环境下，测量管段衬里、探头材质、法兰密封面与密封件需逐项核对，SX 段的有机相夹带也应在选型时一并说明。现场腐蚀失效多发生在密封件与法兰面，而不是衬里本体；材质清单建议写入技术协议。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

在海外某大型铜湿法冶金项目中，3 台 PS7000 分别部署于浸出反应槽出口（PLS）、SX 萃余液管路与电积阴极液循环管。该项目反馈：投运一年内三个测点连续运行；电积阴极液 Cu²⁺ 浓度的波动区间由约 ± 3 g/L 收窄至约 ± 0.8 g/L；同期统计的电流效率提升约 1.5 个百分点。

上述数字为该项目在其自身统计口径下的运行反馈。需要说明的是，电流效率受电流密度、槽温、添加剂、极板管理与短路率等多项因素共同影响，1.5 个百分点的变化不宜全部归因于单一仪表 —— 更准确的表述是：浓度有了连续在线值之后，补酸与进料调整具备了依据，这是电流效率改善的条件之一。建议在验收阶段以厂内化验值为参照，连续采集多组「表显值 + 同时刻取样化验值」，以平均偏差与趋势一致性作为判据，并在合同附件中明确取样点、取样时机与化验方法。

同类方案后续也用于国内的钴湿法精炼、镍红土矿加压浸出与盐湖提锂等项目。需要提醒的是，这些工况在温度、酸度、卤素含量与有机相体系上的差异很大，选型不能照搬本案例，须按各自的溶液全分析与温度条件逐个核算。

▍客户侧的实际收益

▪ 免除放射源的进口报关、许可证办理、年检、放射工作人员资质与源退役处置，偏远矿区与跨国项目的合规路径简化。

▪ 结构上取消承压膜片这一泄漏通道，降低了仪表失效引发 SX 有机相污染、电积阴极结瘤等连锁损失的风险。

▪ 三个测点采用同一型号仪表，备件与运维统一；标定用取样称重法在线完成，不需要为校准安排停机。

▪ 浓度信号接入集中监控与远程诊断平台后，浸出终点判断、萃取效率核算与电积补酸调整具备了连续的输入量（具体工艺改善以该厂运行统计为准）。

五 常见问题

Q1 工况温度超过 80 ℃，标准型是不是就不能用？高温型到底能到多少度？

A 是的，标准型不能用 —— 说明书给出的介质温度范围是 0 ~ 80 ℃，这是硬边界，超过就必须选用高温定制型。高温型的上限属于定制范围，需要按具体测点的最高工作温度、波动幅度、管道材质与保温条件核算后确认，我们不在案例材料里给一个统一的承诺值，请在选型阶段把每个测点的实际温度单独提供给我们。还有两点常被忽略：一是主机的环境温度指标为 -30 ~ 60 ℃，高温管道旁的辐射热会让主机所处环境超标，此时应采用分体式并把主机移到散热条件好的位置；二是温度本身会改变溶液的密度与声速，标定条件里明确要求「温度稳定」，高温测点的标定应在接近正常运行温度下进行，并记录取样时刻的液温 —— 用常温标定的系数去测高温溶液，偏差会被系统性地带进来。

Q2 PS7000 能分别测出 Cu²⁺ 和 H₂SO₄ 吗？

A 不能。声阻抗法输出的是介质密度这一个标量，它是金属离子浓度、游离酸浓度与温度共同作用的结果，单台仪表无法把它分解成两个独立的浓度值。在电积阴极液这类双参量工况下，可行的做法是：把密度作为综合浓度的指示量与趋势监视量，配合厂内化验做定期标定与复核；若工艺确实要求分离 Cu²⁺ 与 H₂SO₄，需要引入第二个独立测量量，此时可考虑 PS7020 声速法方案并配合双参量分离标定曲线，或与在线分析仪表配合使用。请不要把密度计当作在线化验仪使用 —— 在浸出液与萃余液这类主要关注趋势与终点判断的测点上，密度值已经够用；但用于金属平衡核算或结算，仍应以化验值为准。

Q3 萃余液带的有机相、电积车间的酸雾和电磁场，会不会影响测量？

A 分三层说。有机相夹带：SX 段溶液中的微量有机相若在测点处聚集成层或附着在探头表面，会改变回波特征 —— 这属于介质本身的变化，不是仪表故障。测点应避开混合澄清器出口的有机相富集区，探头表面附着须纳入日常点检；出现标定失败时，先冲洗探头再重新标定。酸雾与湿度：外壳防护等级为 IP65、湿度范围 ≤ 98 %RH，接线口与电缆入口的密封须按规范施工 —— 现场进液故障绝大多数出在这里，而不是外壳本体。电磁干扰：Chirp 宽频解析对电积车间的电磁环境有较好抑制，但仍须按规范做屏蔽接地、信号线与动力电缆分槽敷设，不要指望仪表算法替代基本的电气施工规范。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。
