低浓 LC / 中浓 MC / 黑液 / 白液浓度在线监测

制浆黑液浓度怎么在线测？110℃ 强碱工况的选型要点

超声波声阻抗法替代 γ 射线 / 差压式的碱回收与制浆工段实践

适用范围：硫酸盐法制浆与碱回收 —— 黑液蒸发器出口、白液苛化器出口、高浓储浆塔出料与纸机低浓给料

▍项目快报 / 工况速览

一 工艺背景与测量痛点

▍1.1 浓度贯穿制浆与碱回收的物料闭环

现代化纸厂的制浆与碱回收是一条闭合的化学品循环。纸浆从蒸煮锅出来后依次经过洗浆、筛选、漂白、储浆与纸机抄造，浆料浓度按行业惯例分为低浓 LC ≤ 6 %、中浓 MC 6 ~ 15 %、高浓 HC ≥ 15 %；蒸煮废液（稀黑液）经多效蒸发浓缩为固含 65 % ~ 75 % 的浓黑液送碱回收锅炉燃烧，燃烧产物绿液经苛化转化为白液回送蒸煮锅。浓度在这条回路的每个节点上都是控制变量：

▪ 浓黑液固含 —— 决定碱回收锅炉的燃烧稳定性与产汽量：偏低则炉膛燃烧不稳、蒸发负荷上升；偏高则粘度骤增，喷枪雾化变差甚至堵塞；

▪ 白液有效碱浓度 —— 决定蒸煮工段的用碱量与卡伯值，直接影响浆料质量与后段漂白药耗；

▪ 中浓浆 MC 浓度 —— 决定储浆塔出料与配浆的准确性，是制浆与抄纸之间的衔接指标；

▪ 低浓浆 LC 浓度 —— 直接进入纸机稀释与流浆箱，偏差会反映为纸张定量与匀度的波动。

有一件事必须放在最前面说清楚：黑液蒸发器出口的介质温度通常在 80 ~ 110 ℃，已经超出 PS7000 标准型 0 ~ 80 ℃ 的介质温度范围，该测点必须选用高温定制型，具体温度上限须在选型阶段与派声逐点确认。这不是现场调试能够回避的问题，而是选型阶段就要定下来的边界。

▍1.2 现有测量方案的局限

▪ γ 射线浓度计：过去纸厂黑液与浆浓测量的主流方案，精度可靠，但需要辐射安全许可证、年检、放射工作人员资质与源退役处置。近年新建纸厂项目的许可审批明显收紧，存量装置也面临退役安排。

▪ 差压式 / 膜片式密度计：黑液 pH ≥ 13、含有机硫化物且粘度高，膜片腐蚀与结垢并行；该厂反馈膜片使用周期为 3 ~ 6 个月，期间零点持续漂移，需反复停机校准。

▪ 插入式音叉 / 转子式仪表：中浓浆纤维极易在叉体与转子根部缠绕成团，该厂反馈平均每月需停机清理 1 ~ 2 次，清理期间浓度数据中断。

▪ 间歇取样化验：低浓浆与白液工段虽然腐蚀较弱，但依赖班次取样化验，数据间隔以小时计，无法为药剂投加与浓度自适应控制提供连续输入。

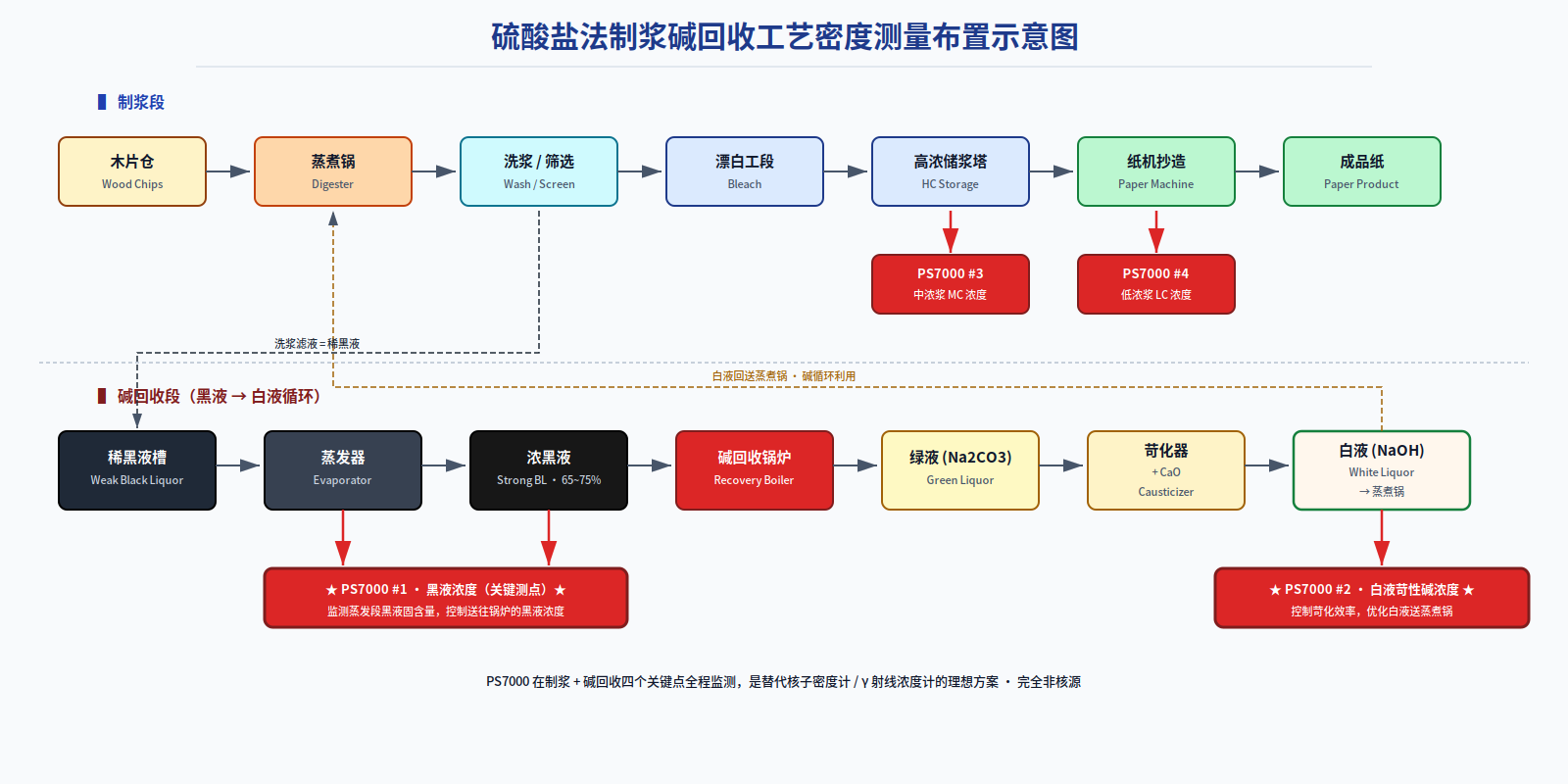

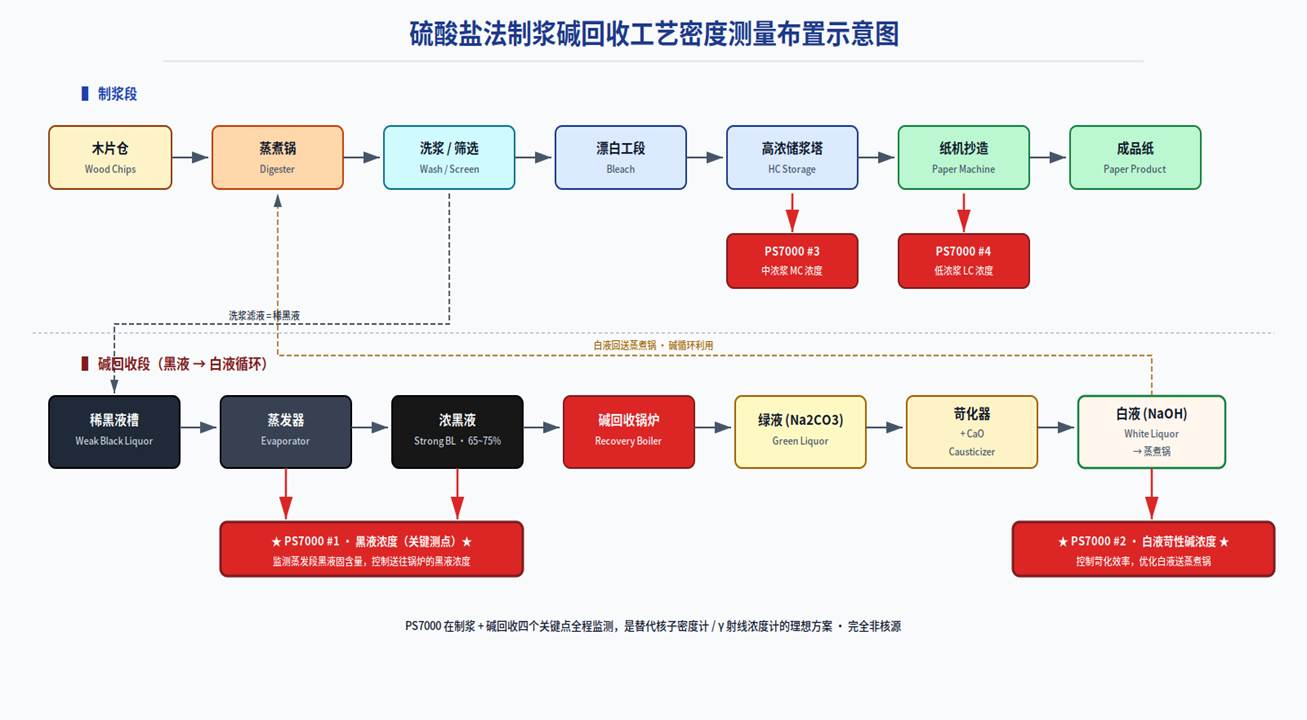

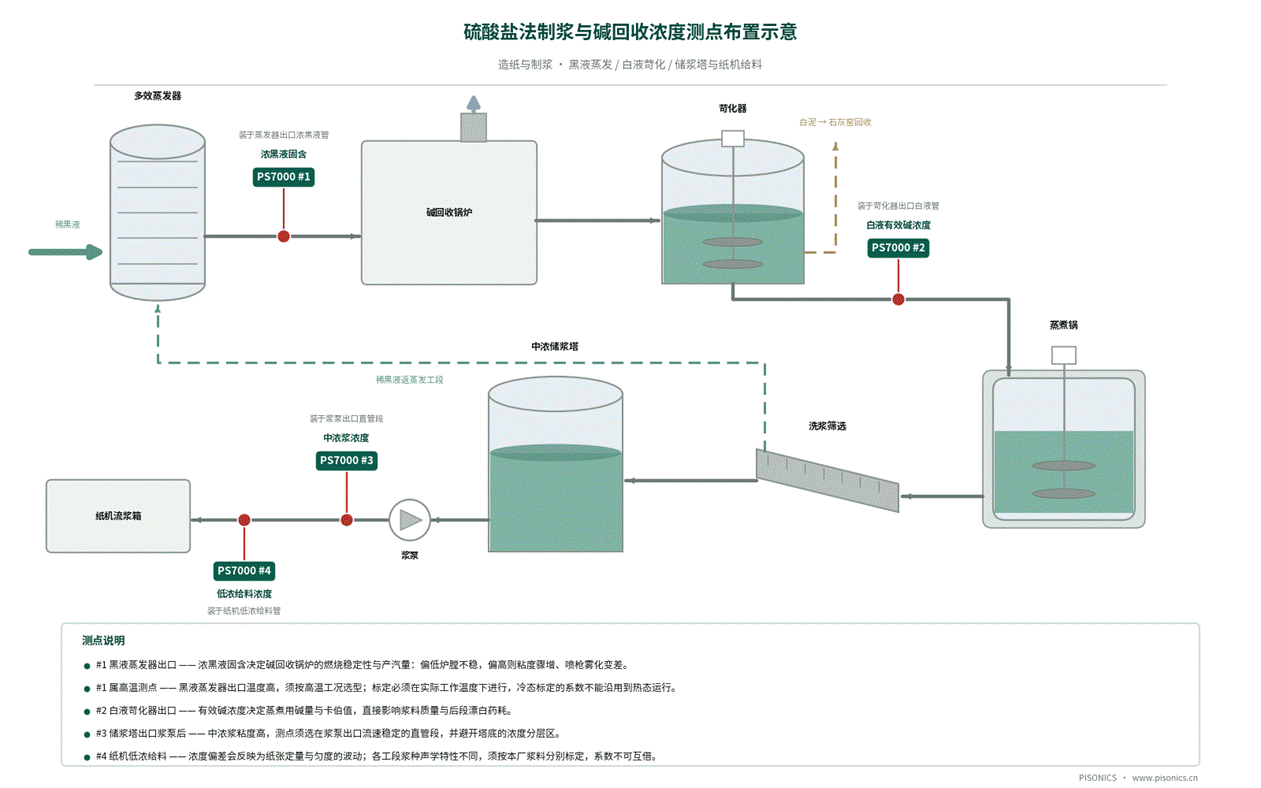

图 1 硫酸盐法制浆碱回收工艺浓度测点布置示意图（黑液蒸发 / 白液苛化 / 中浓储浆塔 / 纸机低浓给料）

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 本工况介质温度超出标准型 0 ~ 80 ℃ 范围，须选用高温定制型；具体上限请在选型阶段与派声确认。另需注意：浓黑液固含 65 % ~ 75 % 已接近 0 ~ 80 % 量程上限，测量管段衬里与探头材质亦须按黑液强碱工况定制。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ 高温测点必须按定制型选型：黑液蒸发器出口 80 ~ 110 ℃ 超出标准型 0 ~ 80 ℃ 的介质温度范围，须选用高温定制型，并在选型阶段确认具体上限、探头材质与是否需要隔热安装；标定必须在实际工作温度下进行 —— 温度会改变介质声速与信号特征，冷态标定的系数不能直接沿用到热态运行。

▪ 中浓浆测点要先满足流速条件：说明书要求流速 > 1 m/s。中浓浆（6 ~ 15 %）粘度高，储浆塔出口的低流速段容易停滞，测点应选在浆泵出口有稳定流速的直管段，并避开塔底可能的浓度分层区。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

在国内某大型纸业集团（年产 80 万吨文化用纸）的碱回收技改项目中，3 台 PS7000 分别部署于浓黑液送锅炉前管路、白液送蒸煮锅前管路与高浓储浆塔出口，替代原核子浓度计与差压式仪表。其中黑液测点按高温定制型选型，白液与浆浓测点为标准型；三个测点各自按本工段介质单独标定，未共用系数。

投运 12 个月，该厂反馈：浓黑液浓度的波动区间由改造前的 ± 2.5 % 收窄至 ± 0.5 %（该厂 DCS 统计口径），碱回收锅炉给料稳定性相应改善；白液浓度稳定后，蒸煮工段碱耗较改造前下降约 3 %（该厂运行报表口径，未经第三方核算）。现场比对采用取样称重法，多轮比对的表显值与化验值在工艺可接受的偏差范围内保持一致。

▍客户侧的实际收益

▪ 3 台核子浓度计退出运行，纸厂辐射源存量与后续退役处置压力相应减少。

▪ 中浓储浆塔出口测点不再因纤维缠绕停机清理，浓度数据连续可用。

▪ 黑液浓度进入 DCS 后，碱回收锅炉的给料浓度具备了稳定的闭环控制输入。

▪ 白液有效碱浓度由班次取样化验改为在线连续跟踪，蒸煮用碱的调整依据从事后化验前移到过程监视。

五 常见问题

Q1 黑液 110 ℃，标准型能凑合用吗？

A 不能。说明书标准型的介质温度范围是 0 ~ 80 ℃，110 ℃ 已超出上限，必须选用高温定制型，具体上限在选型阶段确认 —— 我们不会给出一个未经确认的耐温数值。高温工况另有两点必须提前说明：其一，温度会改变介质声速与信号特征，标定必须在实际工作温度下进行，冷态标定的系数不能沿用；其二，蒸发器负荷变化时黑液温度会波动，而说明书把「温度稳定」列为标定的前置条件之一，因此标定应安排在工况平稳时段，并在负荷大幅变更后复核。

Q2 中浓浆能测吗？高浓浆呢？

A 中浓浆（6 ~ 15 %）可以测，前提是测点满足说明书的流速条件（> 1 m/s）、选在浆泵出口的稳定直管段，并按本厂实际浆种做现场标定 —— 不同木片来源、不同游离度的浆料声学特性不同，不能沿用他厂系数。高浓浆（≥ 15 %）我们不建议直接套用：这类浆料粘度高、常呈塞状流动，流速与均匀性都难以满足说明书的安装条件，属于需要提供具体工况逐案评估的范围。宁可在选型阶段说清不适用，也不要在投运后互相扯皮。

Q3 黑液强碱 pH ≥ 13、含有机硫，探头能用多久？

A 我们不承诺具体年限，只说明机理：非侵入式结构的探头不伸入流道，因此不存在插入式探头迎流面被持续冲刷的磨损机理，这一点在含纤维、含固相的浆料中优势明确。但腐蚀是材质问题而不是结构问题 —— 黑液强碱且含有机硫化物，测量管段的衬里与探头材质必须按工况定制并在选型阶段确认。运行中仍应纳入日常点检：说明书把「探头表面结垢或附着物」列为校准失败的排查项之一，处理方式是清洗探头后重新标定。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。

关于派声

西安派声信息科技有限公司（PISONICS）专注于超声波在线测量技术，产品覆盖浆体密度、溶液浓度、光谱浓度、液位与流量等工业过程参数。PS7000 系列超声波浆液密度计为公司自主研发的非核源浆体密度在线监测仪表，已在电力脱硫、有色与黑色金属选矿、煤炭洗选、盐湖化工、疏浚工程、市政污泥等行业投入运行。

超声波 · 密度 · 浓度 · 在线测量专家

※ 本案例中的工况参数与运行情况依据实际项目整理；图 1、图 2 为原理与布置示意图，非实测记录曲线。仪表技术参数与安装、标定要求以随货《Pisonics 超声密度计使用说明书》为准，如有变更恕不另行通知。
