一 工艺背景与测量痛点

▍1.1 污泥浓度决定加药量、脱水效果与外运量

市政污水处理厂的污泥工段是一条串联的减量化流程：初沉与二沉产生的剩余污泥（含固率约 0.5 % ~ 1.0 %）先经浓缩池提高到 3 % ~ 6 %，再进入厌氧消化池（约 35 ℃，停留 20 ~ 30 天）实现稳定化与减量化，最后由离心机或带式压滤机配合 PAM 絮凝剂脱水成泥饼，用于焚烧、填埋或资源化利用。此外，自来水厂混凝沉淀段的矾花浓度、工业污水中和沉淀池的污泥浓度也属同类测量场景。浓度在这条流程上的作用是逐段递进的：

▪ 浓缩池底流浓度 —— 反映浓缩效率与上清液带泥情况，偏低说明浓缩时间或排泥节奏需要调整；

▪ 消化池循环污泥浓度 —— 关系到产气量与池内传质，浓度过高会影响搅拌与传热效果；

▪ 脱水机入料浓度 —— 是整条流程的关键控制点，直接决定 PAM 投加量与泥饼含水率：入料浓度波动而加药量不变，结果要么药剂浪费、要么絮凝不足；

▪ 泥饼含水率 —— 最终决定污泥外运量与处置环节的负担，是污泥工段最直观的考核指标。

量程口径也需要先说明：污泥工段的实际含固率远低于仪表 0 ~ 80 % 的满量程 —— 浓缩前仅 0.5 % ~ 1 %，脱水入料一般 3 % ~ 6 %。因此本行业的正确用法不是「一台仪表覆盖全部工段」，而是按各测点的实际范围分别设置量程上下限并单独标定，具体策略见第五节问答。

▍1.2 现有测量方案的局限

▪ γ 射线密度计：市政厂区人员密集（运行、维护、参观、实习等多类人员进出），放射源的安全管控压力大；多地新建污水处理项目已不再批准新增放射源，存量装置也面临退役安排。

▪ 差压式 / 膜片式密度计：厌氧消化污泥含硫化氢与有机酸，膜片腐蚀与零点漂移并发；污泥有机质粘附在膜片表面会进一步放大偏差，清理频次高。

▪ 插入式音叉 / 转子式仪表：污泥中含毛发、纤维、织物碎屑与塑料片，缠绕在叉体或转子根部形成料团；该厂反馈平均每周需停机清理一次，清理期间数据中断。

▪ 取样化验 + 经验投加：PAM 投加量长期依据班组经验与间歇化验结果估算，入料浓度突变时加药量跟不上 —— 过量投加浪费药剂，投加不足则絮体破碎、泥饼含水率上升。

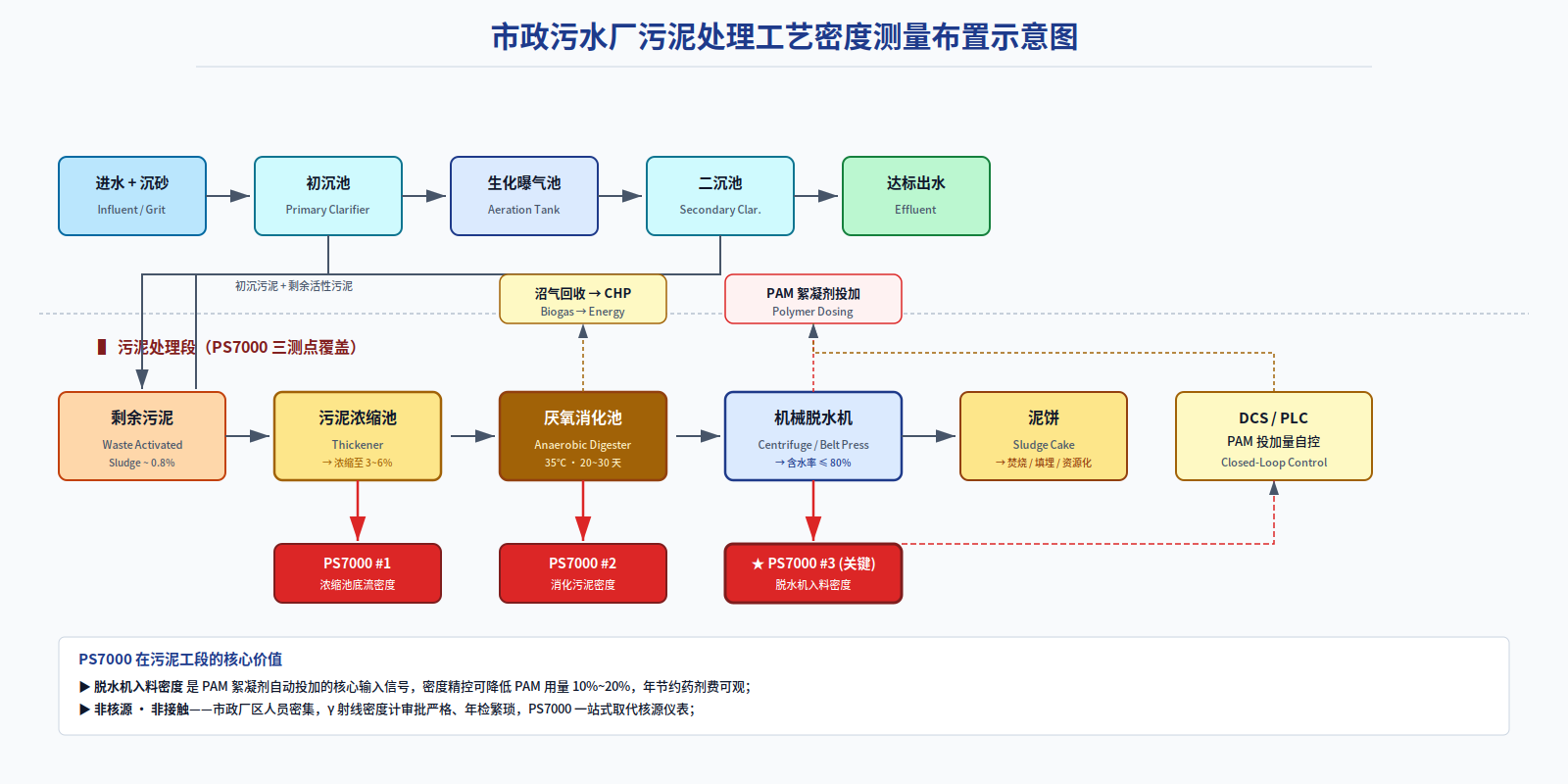

图 1 市政污水厂污泥处理工艺浓度测点布置示意图（浓缩池底流 / 消化池循环 / 脱水机入料）

二 PS7000 的技术路径

▍2.1 测量原理：线性调频（Chirp）声阻抗法

超声波在介质中传播遇到固液界面时，回波强度由界面两侧的声阻抗差异决定，而声阻抗 Z = 介质密度 ρ × 声速 c，与介质密度直接相关。PS7000 采用单探头自发自收设计，持续发射线性调频（Chirp）超声脉冲并实时采集回波；Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰，主机通过算法解析回波的声阻抗特征还原介质密度。

与 γ 射线法的本质区别在于：PS7000 不含任何放射源，属非核源仪表，无需辐射安全许可证，也不涉及源的年检、人员资质与退役处置。

▍2.2 非侵入式测量：探头浸没于介质，但不伸入流道

PS7000 的测量管段以法兰串接在工艺直管段上，超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异，也是选型时最容易被误解的一点，此处按《使用说明书》口径明确说明：

▪ 非侵入式（非侵入 ≠ 非接触）：探头须浸没于介质中才能工作，但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求：水平安装且探头位于管道上方时必须保证满管，否则探头接触不到液体即测量失效；分体式水平安装时探头应置于管道下方，以保证浸没。

▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题，也不会造成堵管。

▪ 探头声窗为蓝宝石，光洁度高、耐磨、耐腐蚀；测量管段可按工况定制衬里（PTFE / 橡胶 / 陶瓷）。

▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一，处理方式为清洗探头后重新校准。

▪ 适用性边界：允许介质中存在气泡；但介质中不应含有大量悬浮或沉积的大颗粒物质。

图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异（结构原理示意图，非实测记录）

▍2.3 关键技术参数

※ 污泥工段的实际含固率远低于 0 ~ 80 % 满量程（浓缩前约 0.5 % ~ 1 %，脱水入料约 3 % ~ 6 %），应按各测点的实际范围设置量程上下限并分别标定。± 1 % FS（规格书公示口径为 ± 1 % 质量浓度）为通用指标口径；在含固率仅 0.5 % ~ 1 % 的浓缩前测点，该偏差与被测量本身处于同一量级，此类测点建议以趋势监视与相对变化控制为主，不宜作为考核计量依据。

▍2.4 选型与安装条件（重要）

以下条件直接决定现场测量的稳定性，建议在设计选点阶段即予确认，可避免绝大多数投运后的偏差争议：

▪ 优先垂直安装，流体自下而上。水平安装时须确认介质无分层、测点具代表性。

▪ 流速 > 1 m/s；固相密度越大所需流速越高。避免低流速或滞流工况，防止颗粒沉降扰动精度与稳定性。

▪ 直管段要求：安装位置应远离泵及阀门、弯头等局部阻力件；水平安装时须保证前 10D、后 5D 直管段（最少前 5D、后 3D）。

▪ 保证探头浸没：一体式水平安装、探头位于管道上方时必须满管；分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。

▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡，气泡会抬高回波能量、使读数偏高，这是声学法的原理性限制，应通过测点位置规避，而非依靠标定补偿。

▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后，人工化验值与表显值的时间不对齐，会被误判为仪表偏差。

▪ 测点应设在格栅与除砂之后：说明书的适用性边界是「介质中不应含有大量悬浮或沉积的大颗粒物质」。砂砾、塑料块与无机粗渣既会散射回波，也可能在测量管段内沉积，因此不建议把测点放在初沉污泥或未经除砂的管线上；脱水机入料泵出口是本行业最稳妥的测点。

▪ 污泥泵脉动与低流速须一并核对：污泥输送多用螺杆泵或柱塞泵，出口压力与流量存在脉动，测点应远离泵出口并保证直管段，必要时适当提高测量阻尼；污泥管路流速常偏低，须核对是否满足 > 1 m/s，低流速场合优先选垂直上行管段。

▍2.5 现场标定：取样称重法，在线完成

标定用于让仪表显示值与介质真实密度一致：采集若干组「仪表读数 + 对应化验值」，由仪表自动回归计算修正系数。整个过程无需停机，只要工况稳定、探头清洁即可在线进行。

标定前须逐项确认的工况条件：

现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次（每次约 2 分钟，共约 4 分钟）：两次实测点加上系统自动补充的虚拟零点构成 3 个回归点，仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致，系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。

标定周期建议：新装仪表在首次运行 12 ~ 24 小时内标定一次；稳定运行后每 6 ~ 12 个月复核；精度要求高的测点每 1 ~ 3 个月复核；更换探头或介质后应立即重新标定。

三 改造前后对比

四 现场验证与运行情况

在华东某 30 万吨 / 日规模的市政污水处理厂技改项目中，3 台 PS7000 替代原核子密度计与差压式仪表，分别部署于浓缩池底流出口、消化池循环管路与脱水机入料管路。其中脱水机入料为关键测点，其浓度信号送入 PAM 加药控制回路作为前馈量；三个测点按各自工段的污泥单独标定。

投运 8 个月，该厂反馈的运行统计为：PAM 絮凝剂用量较改造前同期下降约 18 %，脱水泥饼平均含水率由 82.3 % 降至 78.5 %。上述数据取自该厂运行报表口径，未经第三方核算；不同厂的污泥性质、脱水机型与药剂品种差异较大，建议以贵厂自身的对比试验结果为准。现场比对采用取样称重法，取样点设在测量管段附近，以减小输送滞后带来的方法误差。

▍客户侧的实际收益

▪ 厂区不再设放射源，免除许可证办理、年检、人员资质与源退役处置环节。

▪ 脱水机入料测点不再因毛发、纤维缠绕每周停机清理，浓度数据连续可用。

▪ 入料浓度作为 PAM 加药的前馈信号，减少了「先看到泥饼变差、再回头调药量」的滞后调整。

▪ 浓缩、消化、脱水三段浓度接入中控后，污泥工段具备了连续的物料数据，便于核对外运量与处置台账。

五 常见问题

Q1 污泥里全是毛发、纤维和塑料碎片，探头会不会被缠住、堵住？

A 缠绕这一项确实是这种结构的优势：探头不伸入流道，流道内没有凸出物，也就没有可供纤维缠绕的根部，这与插入式音叉、转子的失效机理完全不同。但请同时看清另一条边界 —— 说明书明确「介质中不应含有大量悬浮或沉积的大颗粒物质」。砂砾、塑料块与无机粗渣会散射回波，也可能在管段内沉积，这类工况不在适用范围内。因此测点应设在格栅与除砂之后，避开初沉污泥这类含渣量高的管线。另外，污泥有机质容易在探头表面形成附着层，说明书把「探头表面结垢」列为校准失败的排查项之一，应纳入日常点检，清洗后重新标定即可。

Q2 剩余污泥只有 0.5 % ~ 1 %，仪表量程却是 0 ~ 80 %，测得出来吗？各工段怎么标定？

A 要分测点回答。脱水机入料（3 % ~ 6 %）与消化循环污泥是本行业的主力测点，浓度水平适中、流速有保证，按本厂污泥现场标定后可用于控制。浓缩前的剩余污泥（0.5 % ~ 1 %）则要现实一点：± 1 % FS（规格书公示口径为 ± 1 % 质量浓度）是通用指标口径，在这个浓度水平上与被测量本身处于同一量级，因此该测点建议作为趋势监视与相对变化的参考，不要当作考核计量。标定策略有三条：一是按各测点的实际范围设置量程上下限，不要让所有测点共用 0 ~ 80 % 满量程；二是各工段单独标定，浓缩、消化、脱水三段污泥的有机质含量与颗粒结构不同，系数不能互相借用；三是进水水质、污泥龄或季节发生明显变化后应复核 —— 说明书建议新装仪表 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核。

Q3 能不能直接拿它做 PAM 全自动加药？

A 建议做前馈，不建议做唯一输入的全自动闭环。入料浓度只是絮凝效果的一个影响因素，污泥龄、有机质比例、温度、PAM 溶配浓度与熟化时间同样显著；把加药量完全绑定在单一浓度信号上，遇到污泥性质变化就会失准。工程上更稳的做法是：以浓度信号做前馈计算基准加药量，以泥饼含水率或滤液浊度做反馈修正，操作端保留人工干预权限。另需如实说明，说明书没有给出响应时间指标，我们不做「秒级响应」一类承诺 —— 仪表提供测量阻尼与测量间隔两项可调参数，加药回路的时间常数应在现场按实际工况整定。

Q4 探头到底接不接触介质？会不会被磨掉？

A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作（水平安装且探头在上方时必须满管，否则测量失效），但探头不伸入流道，流道内没有凸出物，因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意：市面上部分资料把这类结构写成「非接触」，并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式（声衰减法），以及核法的 γ 射线密度计。

Q5 现场怎么标定？要停机吗？多久标一次？

A 取样称重法，通过遥控器菜单完成，不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时，用同一介质连续采集两次（共约 4 分钟），系统会用 r² 交叉校验两次信号一致性，不一致直接拒绝校准。周期：新装 12 ~ 24 小时内首标，稳定后每 6 ~ 12 个月复核，高精度测点每 1 ~ 3 个月，更换探头或介质后立即重标。

Q6 测点该选 PS7000 还是别的型号？

A PS7000（超声声阻抗）针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造，选 PS7010 外夹式（声衰减）；清洁液体的浓度分析选 PS7020（声速）；易结垢的化工酸碱液体选 PS7400（音叉）；DN200 以上大口径主管线可选 PS7300（差压）；贸易计量级精度选 PS7200（科里奥利）；多组分浓度分析选 PS7100 / 7110（光谱 / 折光）；含水悬浊液可选 PS7600（微波）。选型不确定时可把工况参数发给我们代为核算。
