PISONICS· 西安派声
PS7000 系列
超声波声阻抗浆体密度计
盾构施工 / 泥水平衡 行业应用案例
—— 送泥 / 排泥密度对比测量 · 开挖面平衡控制 ——
送 / 排泥密度差 = 渣土量 · 喷涌 / 塌方预警 · 城市轨交安全
盾构施工 / 泥水平衡 · PS7000 应用方案
一、工艺背景
泥水平衡盾构机（Slurry Shield TBM）是城市地铁、过江隧道、海底隧道等大型市政基础设施建设的核心装备。其工作原理是：通过地面泥水分离厂配制特定密度的"清浆"，经送泥管输送至盾构机刀盘后的泥水仓，形成与开挖面地下水土压力相平衡的支护体；同时刀盘切削下的渣土与清浆混合形成排泥浆，经排泥管返回地面分离厂，分离出渣土后清浆循环利用。整个泥水循环系统的稳定运行，直接关系到隧道掘进效率、地表沉降控制与施工安全。
"送泥密度"和"排泥密度"的差值，乘以泥浆流量，即等于单位时间的渣土量——这是判断开挖面压力平衡是否正常、是否存在超挖 / 欠挖、是否预警喷涌或塌方风险的关键依据。送泥密度典型 1.05 ~ 1.15 g/cm³（视土质调整），排泥密度典型 1.15 ~ 1.30 g/cm³。
二、传统密度 / 浓度测量方案的痛点
• 盾构施工现场紧凑、振动剧烈、潮湿粉尘大，对仪表的稳定性与防护等级要求极高；
• 传统差压式 / 音叉式密度计在含砂砾、漂石的浆液中磨损快、堵塞频繁，平均寿命不足 1 个 TBM 工程；
• γ 射线密度计虽能适应工况，但在城市地下、人员密集的盾构隧道中使用，辐射安全管理压力极大；
• 送泥与排泥两路密度需要"严格同步对比"，传统仪表误差累积大，难以支撑精准的渣土量计算与开挖面平衡控制。
三、PS7000 解决方案
PS7000 双台部署：一台在送泥管路（PS7000 #1）、一台在排泥管路（PS7000 #2），两台仪表的密度差直接送入盾构 PLC，实时计算渣土量与开挖面平衡状态。法兰直插式安装，DN300 ~ DN800 管径全覆盖。

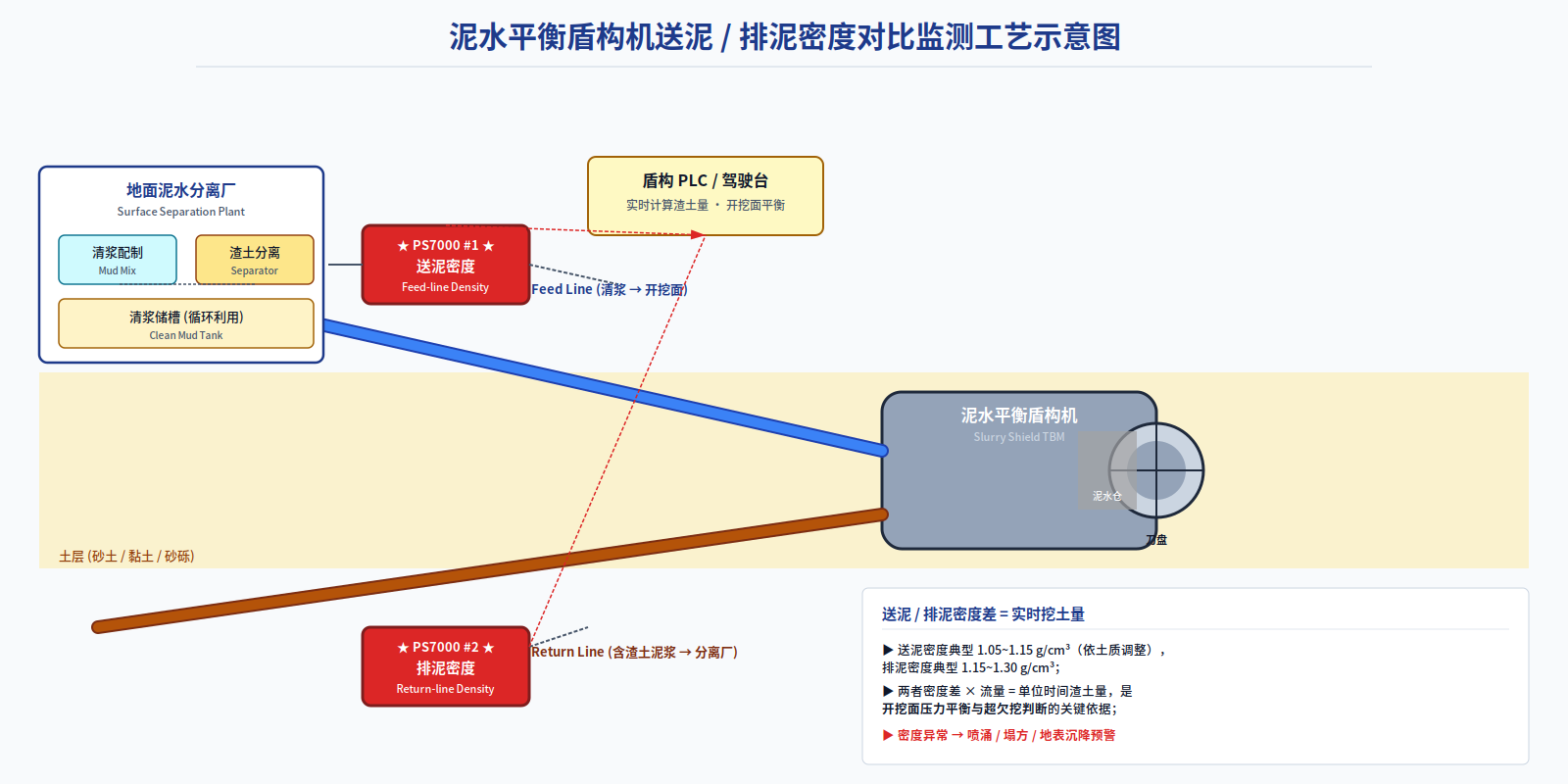

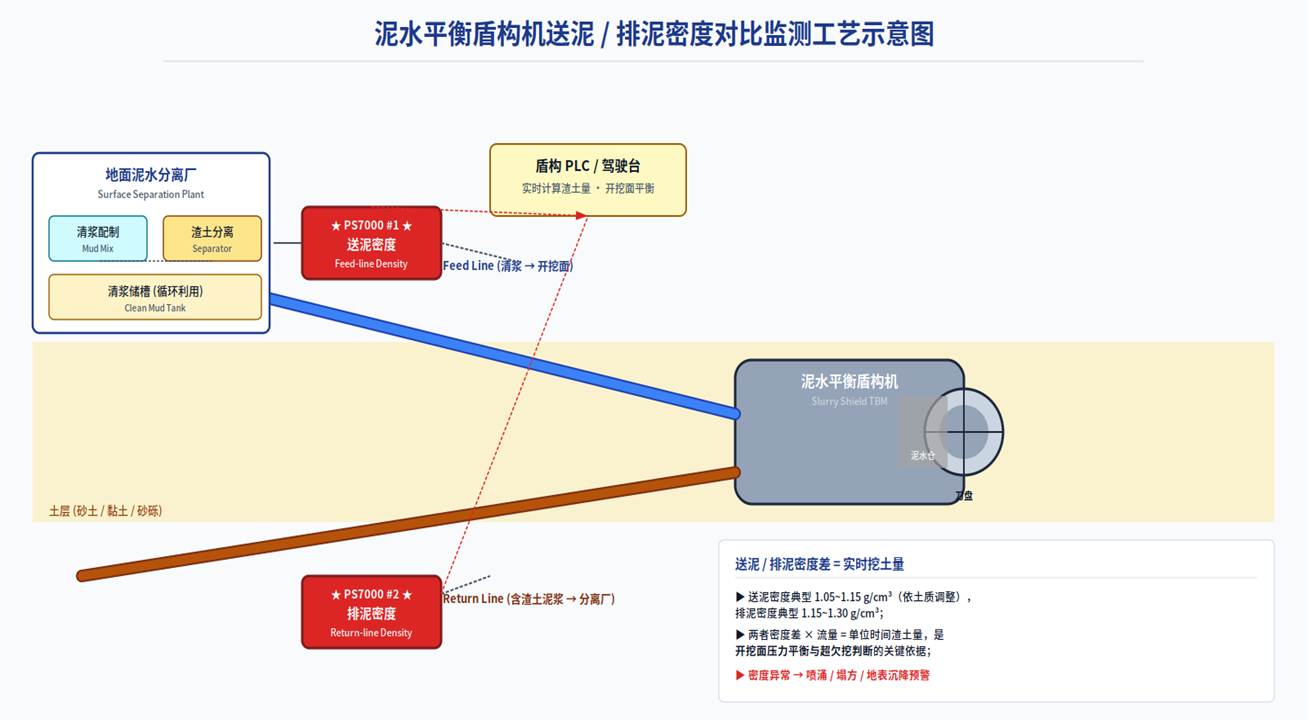

图 1 泥水平衡盾构机送泥 / 排泥密度对比监测工艺示意图
PS7000 在盾构施工 / 泥水平衡行业的核心技术优势 ▶ 完全非核源——城市地下与隧道环境本质安全，符合大型市政工程"零辐射源"要求； ▶ 陶瓷探头 + 抗冲蚀结构——耐受含砂砾、漂石的混合浆液持续冲蚀，单 TBM 工程全程零维护； ▶ 送 / 排两路 PS7000 同型号同标定——避免传统不同品牌仪表的误差累积，密度差精度优于 ±0.5%； ▶ 响应 < 1 秒——排泥密度异常跃升可即时预警喷涌 / 塌方风险，为驾驶台争取宝贵的应急处置时间； ▶ IP65 + 抗振动外壳——适应 TBM 主机舱高湿、剧烈振动的复合环境； ▶ 4G / Modbus 多通道接入——盾构集团总部可远程监控所有在建项目的实时掘进数据。 |
四、客户价值
对比维度 | 原传统方案 | PS7000 方案 |
辐射安全 | γ 射线 · 隧道隐患 | 完全非核源 |
仪表寿命 | 差压式 · 单工程报废 | 陶瓷探头 · 多工程复用 |
密度差精度 | 不同品牌误差累积 | 同型号 · ±0.5% 精度 |
喷涌预警 | 事故后被动响应 | 密度跃升 · 即时预警 |
集团管理 | 本地数据 · 分散 | 4G 远程 · 集中监控 |
在国内某一线城市地铁隧道项目中，2 台 PS7000 同步部署于盾构机送 / 排泥管路。投运一个工程区间后，渣土量计算精度优于 ±2%，全程未发生喷涌或塌方事故；与原核子密度计方案对比，免除了城市地下放射源使用审批与年检流程，工期紧张的市政项目得以快速推进。该方案已被多家头部盾构施工集团列入标准技术方案。
结语
西安派声（PISONICS）基于 PS70 系列四种超声测量原理（声阻抗 / 声衰减 / 声速法 / 声呐调频），覆盖从含固两相浆体到清洁均匀液体的全工况密度 / 浓度在线测量需求。针对盾构施工 / 泥水平衡行业的工艺特点，PS7000 系列超声波声阻抗浆体密度计提供从仪表选型、安装调试到长期运维的全周期技术支持。
如需深入探讨贵司项目的具体工况、获取定制选型方案或现场技术咨询，欢迎随时联系西安派声技术工程师团队。
