盾构泥水双测点:靠密度差算出渣量到底准不准?
超声波声阻抗法替代 γ 射线密度计 —— 泥水平衡盾构送 / 排泥双测点密度差与出渣量监测
适用范围:泥水平衡盾构(Slurry Shield TBM)施工 —— 地面泥水分离厂送泥管、盾构机排泥管两类测点
▍项目快报 / 工况速览
客户行业 | 市政轨道交通 / 盾构施工 |
应用区域 | 国内某一线城市地铁隧道区间 |
测量介质 | 盾构泥水 —— 送泥(清浆)/ 排泥(含渣泥浆,含砂砾与开挖渣块) |
介质温度 | 现场常温(在标准型 0 ~ 80 ℃ 范围内,无需高温定制型) |
管径 / 安装 | DN300 ~ DN800 送 / 排泥管;测量管段以法兰串接于直管段,非侵入式探头 |
量程 / 精度 | 0 ~ 80 % 质量浓度,± 1 % FS(规格书公示口径为 ± 1 % 质量浓度);送泥典型 1.05 ~ 1.15 g/cm³、排泥典型 1.15 ~ 1.30 g/cm³ |
现场标定 | 取样称重法;在线校准,无需停机;送 / 排两路须按同一规程标定 |
替代对象 | γ 射线(核子)密度计;同工段的差压式 / 音叉式仪表 |
运行情况 | 该项目反馈:投运一个掘进区间,两路密度差信号用于出渣量核算与开挖面状态判断 |
一 工艺背景与测量痛点
▍1.1 送 / 排泥密度差是开挖面状态的判据
泥水平衡盾构(Slurry Shield TBM)是城市地铁、过江与海底隧道施工的主力装备。地面泥水分离厂配制一定密度的清浆,经送泥管送至刀盘后的泥水仓,形成与开挖面水土压力相平衡的支护体;刀盘切削下来的渣土与清浆混合成排泥浆,经排泥管返回地面分离厂,分离渣土后清浆循环使用。
这条循环里真正被用作控制判据的量,不是任一路的绝对密度,而是送泥密度与排泥密度的差值:
▪ 密度差 × 泥浆流量 ≈ 单位时间的出渣量 —— 与理论开挖量比较,可用于判断是否存在超挖或欠挖;
▪ 排泥密度短时跃升 —— 常对应开挖面局部失稳、渣土集中涌入,是喷涌与地表沉降风险的早期信号之一;
▪ 送泥密度偏离设定 —— 支护泥膜的形成条件改变,直接影响开挖面稳定与刀盘扭矩;
▪ 两路密度必须同步可比 —— 计算用的是差值,任一路的系统偏差都会被原样搬到差值上。
送泥密度典型在 1.05 ~ 1.15 g/cm³(随土质调整),排泥密度典型在 1.15 ~ 1.30 g/cm³ —— 两者的差值本身并不大。这意味着本工况对两台仪表「一致性」的要求高于对单台「绝对精度」的要求,这一点直接决定了选型与标定思路,也是下文安装与 FAQ 反复强调的重点。
▍1.2 现有测量方案的局限
▪ γ 射线(核子)密度计:能适应含砂砾工况,但属辐射类计量器具。盾构隧道是封闭空间、人员密集,城市地下使用放射源还需办理《辐射安全许可证》并承担年检、放射工作人员资质培训与源退役处置;市政工程工期紧,这些审批环节常常落在关键路径上。
▪ 差压式 / 膜片式密度计:导压管与膜片直接暴露在含砂砾的泥浆中,磨蚀与堵塞是常态,排泥管一侧尤甚。该项目反馈原有接触式仪表在单个盾构区间内即需更换。
▪ 音叉 / 振动式密度计:叉体伸入流道,泥浆中的砂砾与黏土容易缠绕、附着,振动频率随附着量单向漂移,读数越测越高。
▪ 两路仪表的一致性问题:送泥与排泥若采用不同品牌、不同原理的仪表,各自的系统偏差互不抵消,累积到密度差上会显著削弱出渣量核算的可信度 —— 这是本工况区别于普通单点密度测量的关键难点。

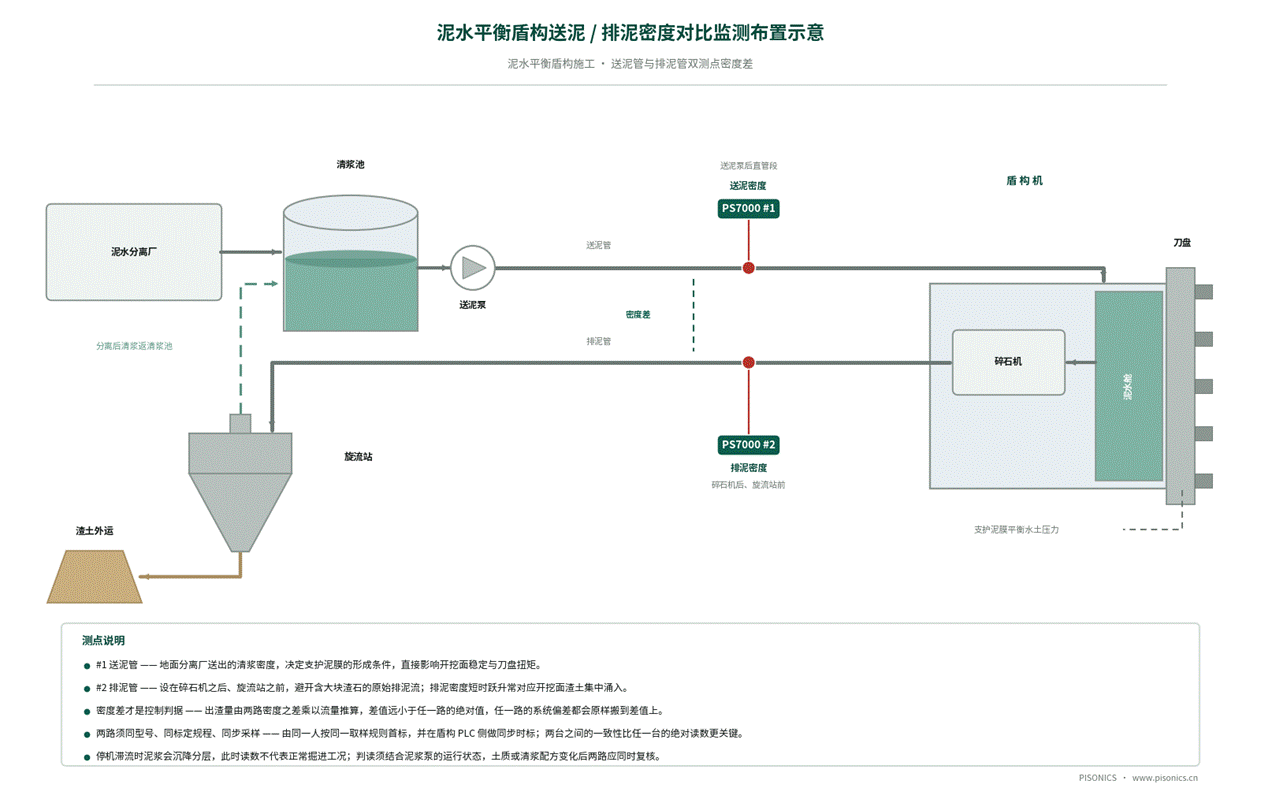

图 1 泥水平衡盾构送泥 / 排泥密度对比监测工艺布置示意图(PS7000 #1 送泥管 / #2 排泥管)
二 PS7000 的技术路径
▍2.1 测量原理:线性调频(Chirp)声阻抗法
超声波在介质中传播遇到固液界面时,回波强度由界面两侧的声阻抗差异决定,而声阻抗 Z = 介质密度 ρ × 声速 c,与介质密度直接相关。PS7000 采用单探头自发自收设计,持续发射线性调频(Chirp)超声脉冲并实时采集回波;Chirp 信号的宽频带特性有助于穿透气泡层、抑制多重反射干扰,主机通过算法解析回波的声阻抗特征还原介质密度。
与 γ 射线法的本质区别在于:PS7000 不含任何放射源,属非核源仪表,无需辐射安全许可证,也不涉及源的年检、人员资质与退役处置。
▍2.2 非侵入式测量:探头浸没于介质,但不伸入流道
PS7000 的测量管段以法兰串接在工艺直管段上,超声探头装在管段上 —— 这是与传统插入式仪表最关键的结构差异,也是选型时最容易被误解的一点,此处按《使用说明书》口径明确说明:
▪ 非侵入式(非侵入 ≠ 非接触):探头须浸没于介质中才能工作,但不伸入流道 —— 流道内没有凸出物。说明书对此有明确要求:水平安装且探头位于管道上方时必须保证满管,否则探头接触不到液体即测量失效;分体式水平安装时探头应置于管道下方,以保证浸没。
▪ 因此不存在插入式探头的迎流面冲刷磨蚀、根部挂料与下游扰流问题,也不会造成堵管。
▪ 探头声窗为蓝宝石,光洁度高、耐磨、耐腐蚀;测量管段可按工况定制衬里(PTFE / 橡胶 / 陶瓷)。
▪ 强结垢介质仍应纳入日常点检 —— 说明书将「探头表面结垢」列为校准失败的排查项之一,处理方式为清洗探头后重新校准。
▪ 适用性边界:允许介质中存在气泡;但介质中不应含有大量悬浮或沉积的大颗粒物质。
图 2 PS7000 安装形式剖面示意 —— 与传统插入式的结构差异(结构原理示意图,非实测记录)
▍2.3 关键技术参数
项目 | 规格 | 项目 | 规格 |
测量原理 | 超声波线性调频(Chirp)声阻抗法 | 管道直径 | DN50 ~ DN1000 |
测量范围 | 0 ~ 80 % 质量浓度 / 可按介质标定 | 安装方式 | 一体式 / 分体式,直管段法兰安装 |
测量精度 | ± 1 % FS(规格书公示口径为 ± 1 % 质量浓度) | 外形尺寸 | 288 (W) × 190 (D) × 95 (H) mm |
供电电源 | 标准 AC220V(175 ~ 285V, 50/60Hz);可选 DC24V | 产品重量 | 约 2.5 kg |
产品功耗 | ≤ 1 W | 显示窗口 | OLED 屏(中英双语菜单) |
环境温度 | -30 ℃ ~ 60 ℃ | 模拟输出 | 4-20 mA,2 路 |
介质温度 | 0 ℃ ~ 80 ℃ | 数字接口 | RS485 / Modbus RTU,约 500 m |
湿度范围 | ≤ 98 %RH | 防护等级 | IP65 |
数据存储 | 实时 2000 条 + 日记录 400 条(可定制) | 远程传输 | 可选配 4G 模块 |
现场标定 | 取样称重法,在线进行、无需停机 | 定制选项 | 衬里、量程、防爆、高温等按工况定制 |
※ 本工况介质温度为现场常温,在标准型 0 ~ 80 ℃ 范围内,无需高温定制型;DN300 ~ DN800 处于说明书标称的 DN50 ~ DN1000 范围内。含砂砾工况的测量管段衬里与探头材质属定制项,须在选型阶段依据土质与粒径分布确认。
▍2.4 选型与安装条件(重要)
以下条件直接决定现场测量的稳定性,建议在设计选点阶段即予确认,可避免绝大多数投运后的偏差争议:
▪ 优先垂直安装,流体自下而上。水平安装时须确认介质无分层、测点具代表性。
▪ 流速 > 1 m/s;固相密度越大所需流速越高。避免低流速或滞流工况,防止颗粒沉降扰动精度与稳定性。
▪ 直管段要求:安装位置应远离泵及阀门、弯头等局部阻力件;水平安装时须保证前 10D、后 5D 直管段(最少前 5D、后 3D)。
▪ 保证探头浸没:一体式水平安装、探头位于管道上方时必须满管;分体式水平安装时探头应置于管道下方。非满管工况优先选分体式。
▪ 避开游离气泡富集点。曝气、双泵抽吸、负压入口等工况会引入大量游离气泡,气泡会抬高回波能量、使读数偏高,这是声学法的原理性限制,应通过测点位置规避,而非依靠标定补偿。
▪ 对比取样点应尽量靠近测点。取样点距测点过远会引入输送滞后,人工化验值与表显值的时间不对齐,会被误判为仪表偏差。
▪ 排泥侧测点应设在粒径受控之后的管段:说明书对适用性有明确限定 —— 介质中不应含有大量悬浮或沉积的大颗粒物质。排泥浆含渣量与粒径变化大,测点建议设在碎石机(破碎装置)之后、旋流站之前的管段,避免直接测量含大块渣石的原始排泥流。掘进区间含漂石、卵石时,须在选型阶段提供土质与粒径分布,由派声评估适用性;送泥(清浆)侧不存在该问题,选点相对自由。
▪ 两台仪表应同型号、同标定规程、同步采样:出渣量取的是两路密度之差,一致性比单台绝对精度更关键。建议两台采用同一型号仪表,由同一人按同一取样规则完成首次标定,并在盾构 PLC 侧对两路信号做同步时标处理;土质变化、清浆配方调整或停机再启动后,两路应同时复核。另需注意停机滞流时泥浆会沉降分层,此时的读数不代表正常掘进工况,判读须结合泥浆泵的运行状态。
▍2.5 现场标定:取样称重法,在线完成
标定用于让仪表显示值与介质真实密度一致:采集若干组「仪表读数 + 对应化验值」,由仪表自动回归计算修正系数。整个过程无需停机,只要工况稳定、探头清洁即可在线进行。
标定前须逐项确认的工况条件:
管道满管 | 探头必须完全浸没在液体中 |
流量稳定 | 波动不超过 ± 5 % |
无明显气泡 | 管道内不应有排气作业 |
温度稳定 | 浆液温度变化会影响测量信号 |
探头清洁 | 无明显附着物或结垢,可用清水冲洗 |
现场最常见的是「只有工艺介质、无法临时通清水」的情况。此时用同一介质连续采集两次(每次约 2 分钟,共约 4 分钟):两次实测点加上系统自动补充的虚拟零点构成 3 个回归点,仪表通过拟合优度 r² 交叉校验两次信号的一致性 —— 若采集期间出现气泡、流量突变或阀门异常导致数据不一致,系统会直接拒绝校准而不是给出一个错误的系数。这是防止「标定看起来成功、实际标歪了」的关键机制。
标定周期建议:新装仪表在首次运行 12 ~ 24 小时内标定一次;稳定运行后每 6 ~ 12 个月复核;精度要求高的测点每 1 ~ 3 个月复核;更换探头或介质后应立即重新标定。
三 改造前后对比
对比维度 | 原 γ 射线(核子)密度计方案 | PS7000 方案 |
合规与工期 | 城市地下使用放射源需办理辐射安全许可证,并承担年检、人员资质与源退役处置;审批常落在工期关键路径上 | 非核源、零辐射,无辐射类审批环节,设备进场不受放射源管理流程约束 |
隧道内安全管理 | 封闭空间内的放射源需按辐射工作场所管理,人员进出与作业受限 | 无放射源管理要求,仪表按常规电气设备管理 |
磨蚀与堵塞 | 插入流道的膜片 / 叉体在含砂砾泥浆中磨蚀、挂料,该项目反馈单区间内即需更换 | 非侵入式探头不伸入流道,无迎流冲刷面;流道内无凸出物,不构成堵塞源 |
两路一致性 | 不同品牌 / 原理的仪表系统偏差互不抵消,直接累积到密度差上 | 送 / 排两路可用同型号仪表、同一标定规程,一致性更易保证 |
测量指标 | — | ± 1 % FS(规格书公示口径为 ± 1 % 质量浓度),0 ~ 80 % 全量程,可按泥浆标定 |
系统集成 | 多为单一模拟量输出 | 4-20 mA × 2 + MODBUS-RTU,可选 4G,接入盾构 PLC 与集团远程监控平台 |
四 现场验证与运行情况
在国内某一线城市的地铁隧道区间项目中,2 台 PS7000 分别部署于盾构送泥管与排泥管,两路密度信号接入盾构 PLC,用于出渣量核算与开挖面状态判断。该项目反馈:投运一个掘进区间期间,仪表未发生因磨蚀或堵塞导致的更换;与原核子密度计方案相比,免除了城市地下放射源的使用审批、年检与源管理环节,设备进场不再受放射源管理流程约束。
关于「密度差」这一用法,有必要把误差链讲清楚:出渣量由两路密度之差乘以流量推算,而差值本身远小于任一路的绝对值,因此两台仪表的一致性(同型号、同标定规程、同步采样)比单台的绝对精度更重要;流量计的误差也会等比例传递到结果上。建议在验收阶段用地面分离厂的实际出渣量做阶段性物料衡算校核,并以趋势一致性与阶段累计量的吻合度作为判据,而不是逐点比对瞬时值。
该区间掘进期间未发生喷涌或塌方 —— 这是施工组织、泥水配方、掘进参数与监测手段共同作用的结果。密度信号只是开挖面状态的判断依据之一,不应理解为仪表提供了安全保证。
关于比对方法的说明 取样称重法本身带有方法误差:取样点与测点的空间距离会引入输送滞后,取样操作的代表性、化验环节的称量与烘干精度也都会贡献偏差。因此我们不使用「完全吻合」一类表述,而是建议以连续多组比对的平均偏差与趋势一致性作为验收依据,并在合同附件中明确取样规则。派声可提供标准的现场比对与验收方案。 |
▍客户侧的实际收益
▪ 免除城市地下放射源的使用审批、年检、放射工作人员资质培训与源退役处置,隧道内不再需要按辐射工作场所管理。
▪ 送 / 排两路采用同型号仪表与同一标定规程,密度差的系统性偏差来源减少,出渣量核算的可比性提高。
▪ 非侵入式结构在含砂砾泥浆中不存在迎流冲刷面,该项目反馈投运一个掘进区间内未因磨蚀或堵塞更换仪表。
▪ 两路密度与差值接入盾构 PLC 后,排泥密度的异常变化可作为开挖面状态的监视量之一,与掘进参数一并显示在驾驶台;经 4G 上传后可支持项目部与集团侧的远程查看。
五 常见问题
Q1 排泥浆里有砂砾和渣块,会不会打坏探头、或者测不准?
A 这是本工况必须先讲清楚的边界。说明书对适用性有明确限定:允许介质中存在气泡,但介质中不应含有大量悬浮或沉积的大颗粒物质。结构上探头不伸入流道、没有迎流冲刷面,因此不存在插入式探头被砂砾持续冲蚀的机理;但大颗粒渣块经过声程时会造成回波的短时突变,表现为读数毛刺 —— 颗粒越大、越集中,毛刺越明显。工程上的做法是选点:排泥侧测点应设在碎石机之后、粒径已经受控的管段,让含渣粒径先降下来;送泥(清浆)侧则没有这个问题。掘进区间含漂石、卵石时,请在选型阶段提供土质与粒径分布,由我们评估适用性。如果测点处始终存在大量大粒径渣块,这已超出本仪表的合理适用范围,我们不建议勉强安装。
Q2 两台表算密度差来推出渣量,到底准不准?
A 关键在一致性,而不在单台精度。送 / 排泥密度差通常只有 0.05 ~ 0.20 g/cm³,远小于任一路的绝对值,任何一路的系统偏差都会被原样搬到差值上并被放大。因此建议:两台采用同型号仪表,由同一人按同一取样规则完成首次标定;PLC 侧对两路做同步时标;土质变化、清浆配方调整或停机再启动后两路同时复核。还要注意出渣量还要乘以流量,流量计的误差同样会等比例传到结果里。我们的建议是把这条链路当作趋势与异常判断工具,用分离厂的实际出渣量做阶段性物料衡算校核,而不是把它当成计量器具使用。
Q3 盾构主机舱振动大、又潮又脏,仪表扛得住吗?现场选点有什么坑?
A 说明书指标是:防护等级 IP65、环境温度 -30 ~ 60 ℃、功耗 ≤ 1 W,适用于 TBM 主机舱与地面分离厂的常见环境;主机舱振动剧烈时建议采用分体式安装,把主机固定在振动较小的位置、探头留在管段上,并按规范做屏蔽接地与电缆固定。现场最常见的两个坑:一是直管段被省掉 —— 盾构管路紧凑,测量管段常被挤在弯头或泵出口附近,水平安装应保证前 10D、后 5D(最少 5D / 3D),这是投运后争议最多的原因;二是停机滞流时泥浆沉降分层,此时读数不代表正常掘进工况,判读须结合泥浆泵运行状态,必要时用泵运行信号对数据做使能。
Q4 探头到底接不接触介质?会不会被磨掉?
A 接触。说明书的正式用词是「非侵入式」而不是「非接触」—— 探头必须浸没在介质中才能工作(水平安装且探头在上方时必须满管,否则测量失效),但探头不伸入流道,流道内没有凸出物,因此不存在插入式探头迎流面被高速固相持续冲刷的磨损机理。请注意:市面上部分资料把这类结构写成「非接触」,并不准确 —— 派声产品线中真正不接触介质的是 PS7010 外夹式(声衰减法),以及核法的 γ 射线密度计。
Q5 现场怎么标定?要停机吗?多久标一次?
A 取样称重法,通过遥控器菜单完成,不需要停机 —— 只要满管、流量波动在 ± 5 % 以内、无排气作业、温度稳定、探头清洁即可在线标定。现场只有一种介质时,用同一介质连续采集两次(共约 4 分钟),系统会用 r² 交叉校验两次信号一致性,不一致直接拒绝校准。周期:新装 12 ~ 24 小时内首标,稳定后每 6 ~ 12 个月复核,高精度测点每 1 ~ 3 个月,更换探头或介质后立即重标。
Q6 测点该选 PS7000 还是别的型号?
A PS7000(超声声阻抗)针对的是含气泡、高固含的浆液密度。若管道不允许开孔或为老旧管道改造,选 PS7010 外夹式(声衰减);清洁液体的浓度分析选 PS7020(声速);易结垢的化工酸碱液体选 PS7400(音叉);DN200 以上大口径主管线可选 PS7300(差压);贸易计量级精度选 PS7200(科里奥利);多组分浓度分析选 PS7100 / 7110(光谱 / 折光);含水悬浊液可选 PS7600(微波)。选型不确定时可把工况参数发给我们代为核算。
